NVR PoE 4K Ajax NVR H2D8PAC (8-ch) White 8 ports PoE 160W

NVR Ajax NVR H2D8PAC 8 canaux, HDMI 4K avec 8 ports PoE et 2 emplacements disques durs

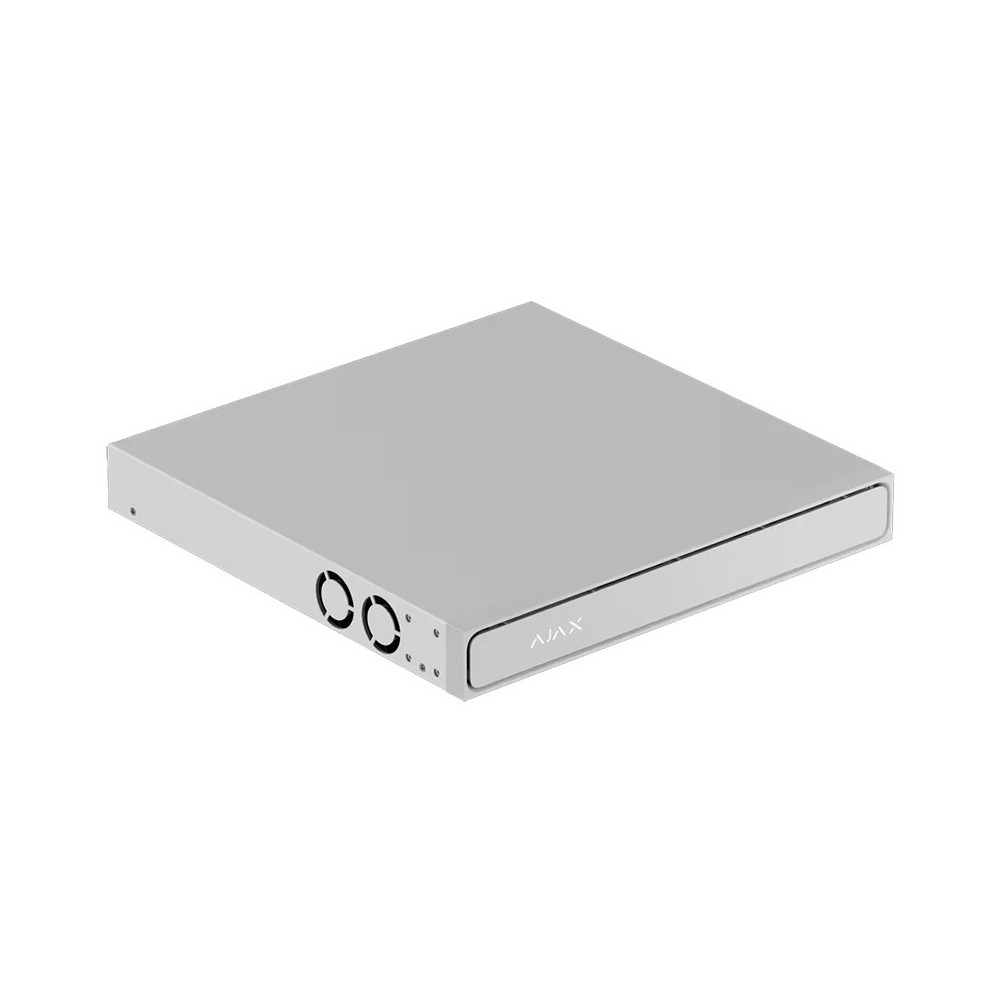

Le NVR Ajax NVR H2D8PAC (8-ch) White est un enregistreur vidéo réseau 8 canaux conçu pour les installations de vidéosurveillance IP petites et moyennes. Il gère jusqu'à 8 caméras de surveillance, dispose d'une sortie HDMI 4K et de 8 ports PoE pour alimenter directement les caméras. Deux emplacements pour disques durs remplaçables à chaud permettent d'adapter le stockage aux besoins du site.

Présentation générale du NVR

Le NVR Ajax NVR H2D8PAC travaille sur 8 canaux vidéo avec un enregistrement jusqu'en 12 MP selon la définition des caméras raccordées. La visualisation en direct et la lecture des enregistrements peuvent se faire en 12 MP, 8 MP, 6 MP, 5 MP, 4 MP, 3 MP, 1080p, 720p, D1, VGA ou CIF suivant les flux configurés. La sortie HDMI gère une définition jusqu'à 3840 × 2160 pixels, ce qui permet d'exploiter un écran ou un moniteur 4K pour le mur d'images.

Le débit entrant et sortant est de 160 Mbps, ce qui convient à un parc de 8 caméras de surveillance en haute résolution correctement paramétrées. Le NVR fonctionne avec les formats de compression H.265, H.264 et JetSparrow, ce qui aide à optimiser l'espace disque et la bande passante réseau.

Fonctions d'analyse intelligentes

La partie analyse vidéo du NVR Ajax NVR H2D8PAC gère la détection de mouvement à deux niveaux distincts. D'un côté, chaque caméra Ajax peut envoyer sa propre détection de mouvement sur 8 canaux au total. De l'autre, le NVR analyse lui-même l'image sur 8 canaux grâce à son logiciel interne de détection de mouvement.

Il est possible de choisir dans l'application Ajax si la détection se fait côté caméra ou côté NVR. Cette souplesse permet soit d'alléger la charge sur les caméras, soit au contraire de centraliser l'analyse sur le NVR selon l'architecture du site et les habitudes de l'installateur.

Gestion des flux et affichage vidéo

Le NVR Ajax NVR H2D8PAC gère plusieurs modèles de fenêtres de visualisation en direct pour adapter l'affichage au poste de supervision. Les dispositions disponibles sont 1, 4, 9, 16, 25, 5+1, 7+1 et 12+1 vues. Un mode personnalisé permet de composer un mur d'images jusqu'à 10 × 10 vues selon les besoins de l'opérateur.

La lecture des enregistrements se fait avec une lecture synchronisée sur 4 canaux. Cette fonction facilite l’analyse d’un évènement vu sous plusieurs angles au même moment, directement depuis l’interface de gestion.

Interfaces réseau et ports PoE

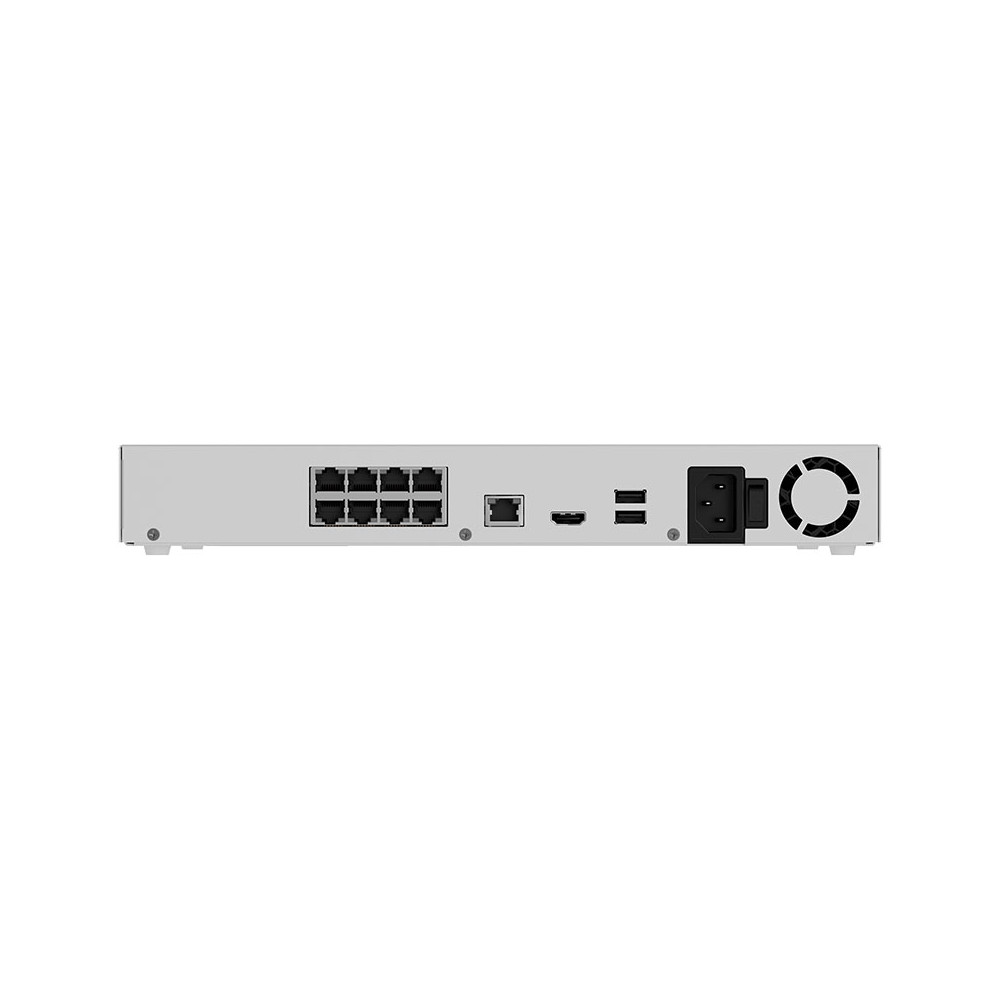

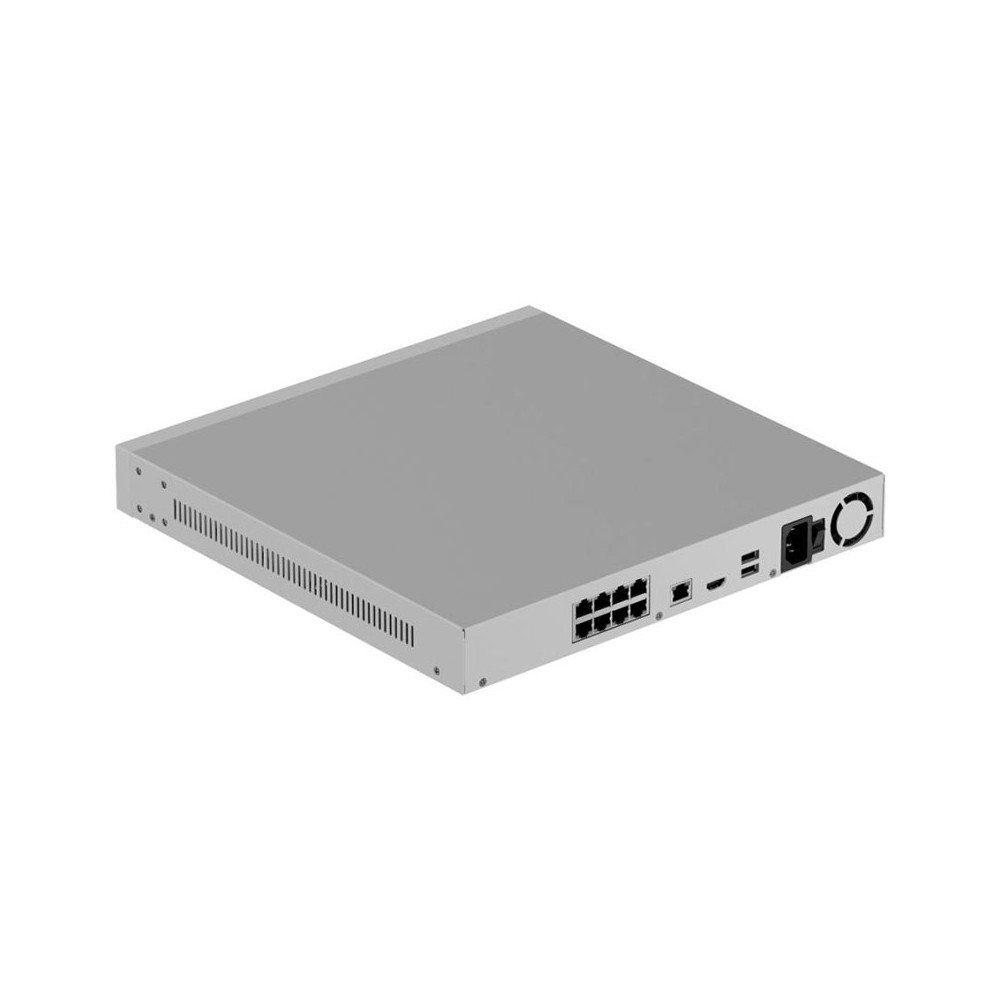

Le NVR Ajax NVR H2D8PAC est équipé d’un port RJ45 Gigabit auto-adaptatif pour la liaison au réseau principal. En façade arrière, il dispose de 8 ports PoE Fast Ethernet (10/100 Mbps) au format IEEE 802.3af/at pour alimenter et connecter directement les caméras de surveillance. L’alimentation PoE se fait selon l’Alternative A, c’est-à-dire via les paires de données du câble RJ45.

La puissance maximale par port PoE est de 25 W, avec une réserve totale jusqu'à 160 W pour l’ensemble des 8 ports. Sur un chantier, cela permet de raccorder la plupart des caméras fixes classiques sans ajouter de switch PoE externe, en centralisant alimentation et réseau sur le NVR.

Stockage sur disques durs

Le NVR Ajax NVR H2D8PAC dispose de 2 emplacements SATA III pour disques durs ou SSD en format 2,5" ou 3,5". Chaque disque peut atteindre une capacité maximale de 16 To, ce qui permet de dimensionner la rétention vidéo en fonction du nombre de caméras et de la résolution utilisée. Le stockage interne n’est pas fourni par défaut et doit être ajouté séparément.

Les deux baies acceptent le remplacement à chaud. Un disque peut donc être remplacé ou étendu sans éteindre le NVR, ce qui est utile pour les installations qui doivent rester en enregistrement en continu.

Modes de gestion du stockage

Deux modes avancés de gestion des enregistrements sont disponibles sur le NVR Ajax NVR H2D8PAC. Le mode Redondance enregistre les mêmes flux vidéo sur les deux disques simultanément pour sécuriser les données en cas de panne d’un disque dur. Ce mode est adapté aux sites sensibles où la perte d’archives vidéo est inacceptable.

Le mode Division répartit les flux vidéo de manière séquentielle sur plusieurs disques. Ce mode équilibre la charge d’écriture et optimise la durée totale d’enregistrement disponible, pratique pour les installations qui privilégient la rétention longue plutôt que la redondance.

Système de gestion vidéo intégré

Le NVR Ajax NVR H2D8PAC intègre une interface de mur vidéo pour afficher en direct les flux des caméras raccordées. Les opérateurs disposent de filtres d'évènements pour retrouver rapidement les séquences utiles dans les archives vidéo. Une chronologie interactive avec navigation par aperçu permet de parcourir les enregistrements de façon visuelle sans chercher manuellement les heures précises.

La vérification visuelle des alarmes du système Ajax est prise en charge. Lorsqu'un détecteur Ajax déclenche un évènement, le NVR peut mettre automatiquement en avant le flux de la caméra associée sur le mur vidéo. Cette logique permet à l'opérateur de vérifier immédiatement l'origine de l'alarme sans perdre de temps à chercher la bonne caméra.

Interopérabilité et protocoles

Le NVR Ajax NVR H2D8PAC fonctionne avec les caméras de surveillance compatibles ONVIF via les profils S et T, ainsi qu’avec les flux RTSP. Cette compatibilité permet de l’intégrer sur des sites mixtes qui ne sont pas exclusivement équipés en caméras Ajax.

Côté réseau, le NVR gère les principaux protocoles utiles en vidéosurveillance comme HTTP, HTTPS, TCP/IP, IPv4, IPv6, UPnP, SNMP, RTSP, UDP, SMTP, NTP, DHCP, DNS et DDNS. L’enregistrement et la supervision peuvent donc s’intégrer dans une architecture réseau professionnelle standard.

Conditions d’utilisation et alimentation

Le boîtier du NVR Ajax NVR H2D8PAC mesure 330 × 330 × 44 mm pour un poids de 3,26 kg. La plage de température de fonctionnement s'étend de 0 °C à +50 °C, ce qui convient à une installation en local technique, baie informatique ou meuble de supervision. Le taux d'humidité admissible n’est pas précisé et l’indice de protection du châssis n’est pas communiqué.

L’alimentation principale accepte une tension secteur de 100 à 240 V en 50/60 Hz pour une intensité de 5 A. La consommation électrique maximale monte jusqu'à 280 W, en fonction du nombre de caméras PoE alimentées et des disques installés. Une batterie de type CR2032 (3 V) est présente pour l’horloge interne.

Connectique USB et kit de base

Le NVR Ajax NVR H2D8PAC dispose de trois ports USB 2.0 de type A, deux à l’arrière et un en façade. Ces ports servent par exemple à raccorder une souris, un clavier ou un support de sauvegarde externe pour exporter des séquences vidéo. La couleur du boîtier est blanche, ce qui facilite son intégration dans un environnement de bureau ou de local technique visible.

Le kit de base comprend un câble d'alimentation et un câble Ethernet. Les disques durs ou SSD ne sont pas fournis et doivent être sélectionnés en fonction des besoins de stockage du projet.

Caractéristiques techniques Ajax NVR H2D8PAC (8-ch) White
