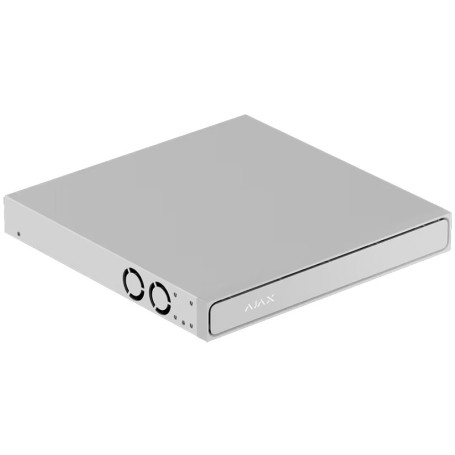

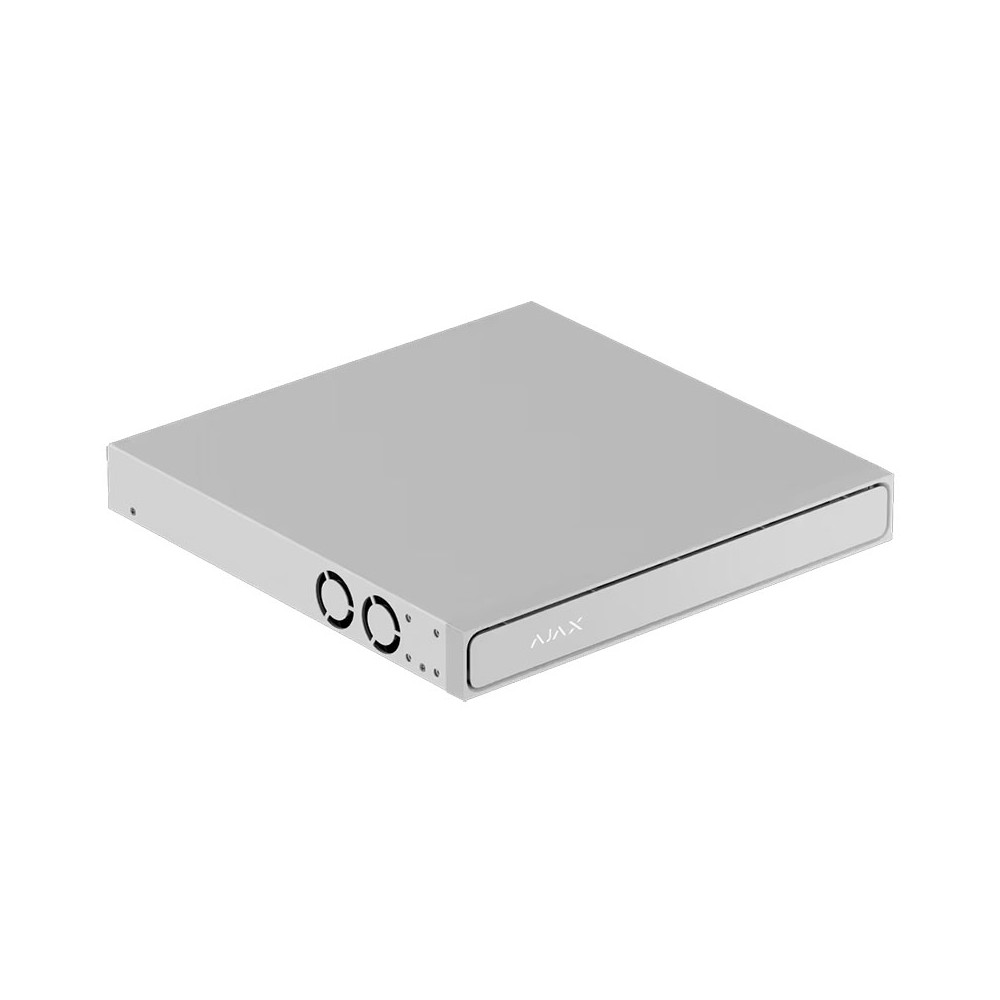

NVR PoE 4K Ajax NVR H2D16PAC (16-ch) White 16 ports PoE 160W

NVR Ajax NVR H2D16PAC (16-ch) White 16 canaux avec sortie HDMI 4K et 16 ports PoE

Le NVR Ajax NVR H2D16PAC (16-ch) est un enregistreur vidéo réseau 16 canaux conçu pour centraliser un système de vidéosurveillance sur IP. Il gère directement jusqu’à 16 caméras via ses ports PoE et sort les images en HDMI 4K pour un affichage précis en salle de contrôle. Le châssis accepte deux disques durs remplaçables à chaud, ce qui simplifie la maintenance et la gestion du stockage.

Ce NVR de vidéosurveillance convient aux installations qui nécessitent un mur d’images simple avec analyse de mouvement côté NVR ou côté caméras. Il est adapté aux caméras compatibles ONVIF ou RTSP, ce qui facilite l’intégration dans des parcs existants ou mixtes.

Présentation générale du NVR

Le NVR Ajax NVR H2D16PAC (16-ch) gère jusqu’à 16 canaux vidéo en entrée. L’enregistrement accepte de nombreuses résolutions, jusqu’à 12 MP, pour exploiter des caméras très haute définition. Il enregistre en H.265, H.264 ou JetSparrow, ce qui donne de la souplesse sur le choix des caméras et optimise la bande passante réseau.

La définition de sortie HDMI monte jusqu’à 3840 × 2160 pixels, ce qui permet d’exploiter pleinement un écran 4K pour la visualisation. L’affichage en visualisation en direct ou en lecture accepte également les résolutions jusqu’à 12 MP, ce qui reste cohérent avec l’enregistrement. La lecture synchronisée se fait sur 4 canaux, pratique pour rejouer une scène sur plusieurs caméras en même temps.

Fonctions d’analyse intelligentes

Le NVR H2D16PAC dispose d’une détection de mouvement intégrée sur 16 canaux. L’analyse de mouvement peut se faire soit par les caméras Ajax, soit directement par le NVR. Il est possible de basculer d’un mode à l’autre dans l’application Ajax, ce qui aide à répartir la charge entre les caméras et l’enregistreur selon la configuration du site.

Le NVR gère aussi la vérification visuelle des alarmes du système Ajax. Lorsqu’un détecteur Ajax déclenche un événement, le flux de la caméra associée remonte automatiquement sur le mur vidéo. L’opérateur visualise immédiatement la scène concernée, ce qui accélère l’analyse de la situation et la prise de décision.

Décodage et affichage vidéo

Le NVR Ajax NVR H2D16PAC (16-ch) décode les flux vidéo aux formats H.265, H.264 et JetSparrow. Le débit entrant maximal est de 160 Mbps et le débit sortant maximal est également de 160 Mbps, ce qui convient à un parc de caméras haute définition correctement dimensionné.

Pour la visualisation, plusieurs modèles de division d’écran sont disponibles en direct : 1, 4, 9, 16, 25, 5+1, 7+1 ou 12+1 vues. Il est aussi possible de configurer des affichages personnalisés jusqu’à 10×10 vues, ce qui laisse une grande liberté pour organiser le mur d’images. La lecture des enregistrements se fait en synchro sur 4 canaux, pratique pour comparer plusieurs angles de vue sur un même incident.

Système de gestion vidéo intégré

Le NVR NVR H2D16PAC (16-ch) intègre un système de gestion vidéo complet. Une interface de mur vidéo permet d’afficher les flux en direct et d’organiser les vues selon les besoins du site. Des filtres d’événements intelligents facilitent l’accès aux enregistrements pertinents au lieu de parcourir des heures de vidéo.

Une chronologie interactive avec navigation par aperçu est disponible pour la lecture. L’opérateur se déplace facilement dans le temps et visualise rapidement les séquences clés. L’ensemble simplifie le travail de contrôle en temps réel comme l’exploitation des enregistrements après incident.

Interfaces réseau et ports PoE

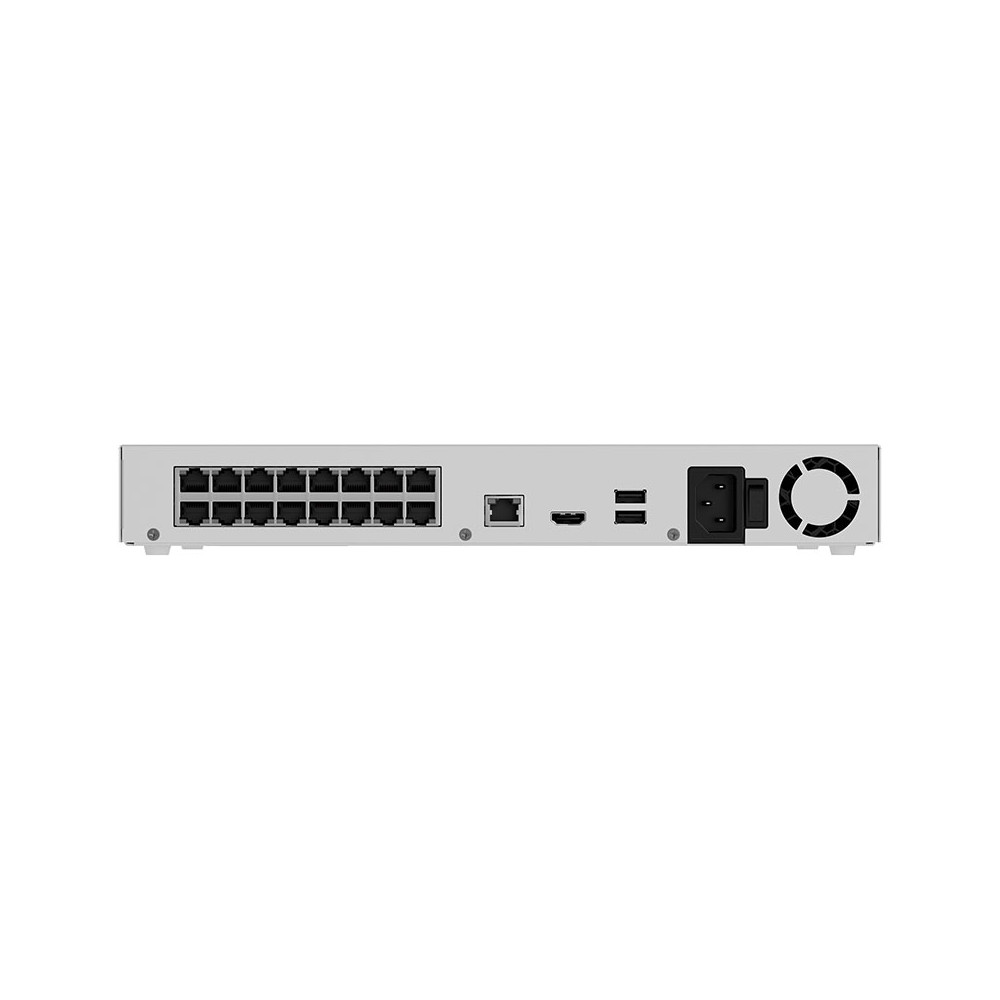

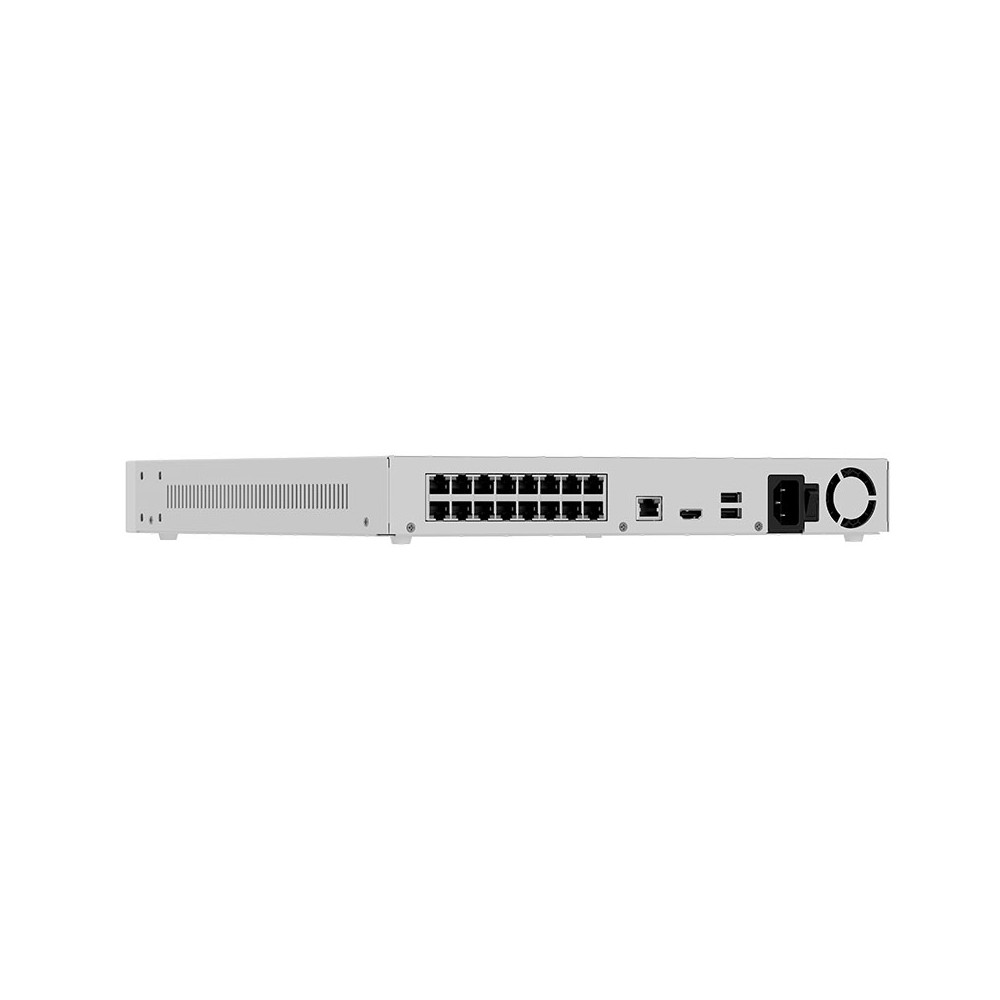

Le NVR Ajax NVR H2D16PAC (16-ch) dispose d’un port RJ45 Ethernet auto-adaptatif 10/100/1000 Mbps pour le raccordement au réseau principal. Il intègre 16 ports PoE Fast Ethernet (10/100 Mbps) au format IEEE 802.3af/at, alimentation par paires de données (Alternative A). Ces ports alimentent directement les caméras de surveillance compatibles PoE et transportent en même temps le flux vidéo.

La puissance maximale par port PoE est de 25 W, pour une puissance PoE totale de 160 W. Il est donc possible d’alimenter un nombre important de caméras PoE classiques sur le même châssis, sous réserve de bien vérifier la consommation de chaque modèle. Côté protocole, le NVR gère notamment HTTP, HTTPS, TCP/IP, IPv4, IPv6, UPnP, SNMP, RTSP, UDP, SMTP, NTP, DHCP, DNS et DDNS, et reste interopérable via ONVIF.

Stockage et modes d’enregistrement

Le NVR H2D16PAC accueille deux disques durs via 2 emplacements SATA III. Chaque emplacement accepte des disques jusqu’à 16 To en format 2,5" ou 3,5", ce qui donne une capacité totale potentielle de 32 To. Les disques durs ou SSD ne sont pas fournis, il faut donc les prévoir à part selon la rétention souhaitée et le nombre de caméras.

Les deux emplacements supportent le remplacement à chaud, ce qui évite d’arrêter le NVR pour remplacer un disque. Deux modes de gestion du stockage sont disponibles. En mode Redondance, le même flux vidéo est enregistré sur deux disques pour sécuriser les données. En mode Division, les flux sont répartis séquentiellement sur plusieurs disques pour équilibrer la charge et optimiser l’espace disponible.

Compatibilité caméras et interopérabilité

Le NVR Ajax NVR H2D16PAC (16-ch) est compatible avec les caméras de surveillance connectées via ONVIF (profil S/T) ou via flux RTSP. Cette compatibilité permet de raccorder des caméras de différentes marques, tant qu’elles respectent ces standards. Dans un projet de rénovation ou d’extension, il est donc possible de conserver une partie du parc existant tout en ajoutant des caméras Ajax ou d’autres fabricants.

Le NVR gère aussi l’analyse de mouvement pour les caméras Ajax et l’exploitation des événements générés, ce qui en fait un point central pour la gestion vidéo dans un écosystème Ajax.

Alimentation et consommation

Le NVR H2D16PAC se branche directement sur le secteur en 100–240 V, 50/60 Hz, avec un courant nominal de 5 A. La consommation électrique maximale atteint 280 W, ce qui inclut la partie PoE et l’électronique interne, hors spécificités des disques installés.

Une batterie de type CR2032 3 V gère l’horloge interne. Cette pile facilite le maintien de l’heure système en cas de coupure de courant, ce qui reste essentiel pour avoir des horodatages fiables sur les enregistrements.

Boîtier et conditions d’utilisation

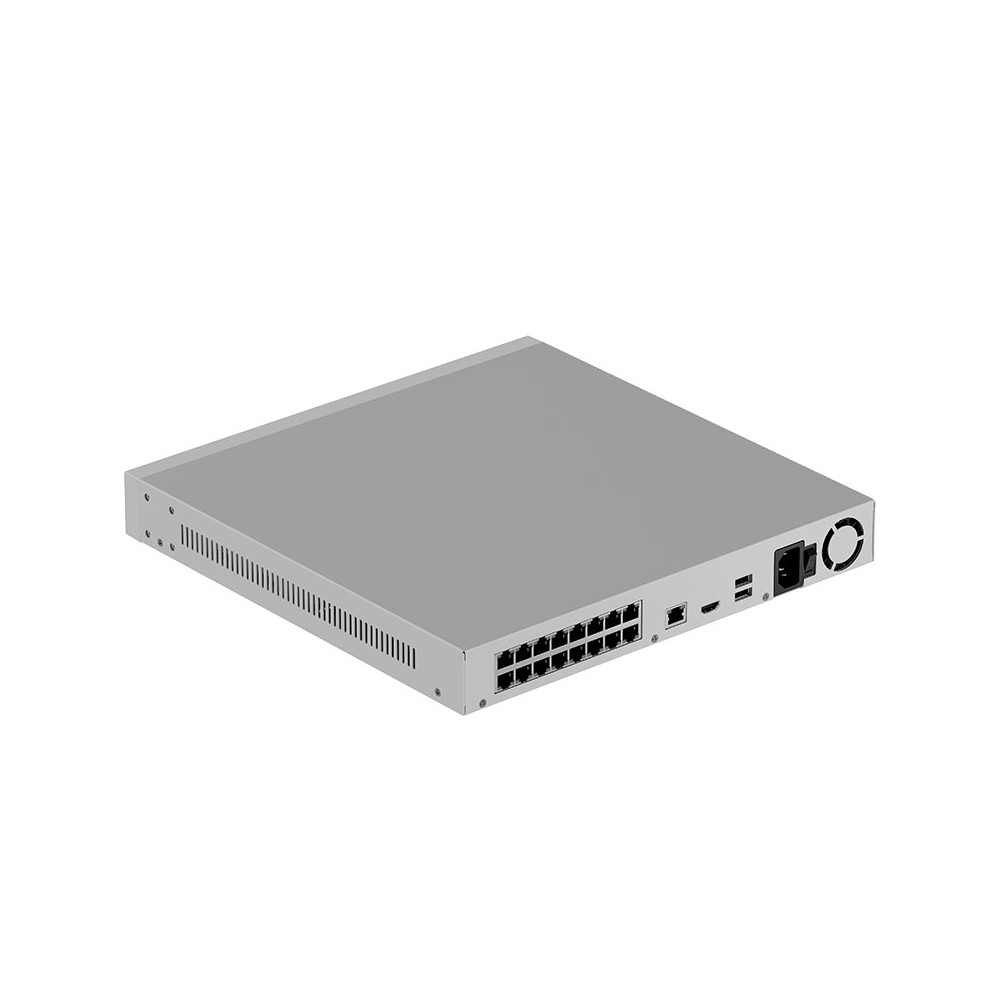

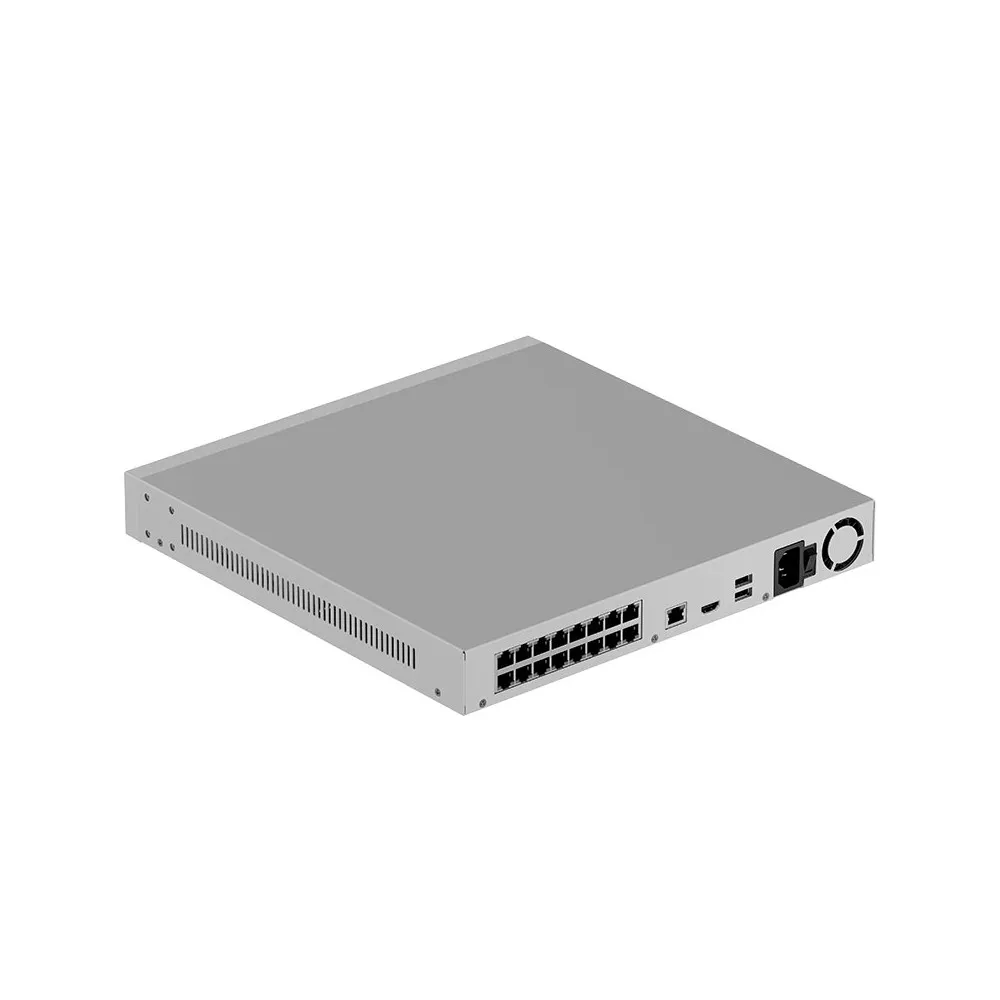

Le châssis du NVR Ajax NVR H2D16PAC (16-ch) mesure 330 × 330 × 44 mm pour un poids de 3,3 kg. Ce format convient à une installation en rack faible hauteur ou sur étagère en local technique, selon l’organisation du site.

La plage de température de fonctionnement va de 0°C à +50°C. Il convient donc de l’installer dans un local sec et tempéré, avec une bonne ventilation, pour garantir une durée de vie correcte des disques et du matériel. Un accéléromètre intégré déclenche une alarme si le NVR est déplacé, ce qui ajoute un niveau de sécurité physique en cas de tentative d’arrachement ou de vol.

Connectique USB et accessoires fournis

Le NVR H2D16PAC intègre trois ports USB 2.0 au format Type-A : deux à l’arrière et un en façade. Ces ports servent par exemple à brancher une souris de contrôle ou un support de sauvegarde externe pour extraire des séquences vidéo.

Le kit de base comprend un câble d’alimentation et un câble Ethernet. Les disques durs HDD ou SSD restent à ajouter en fonction des besoins de stockage du site de vidéosurveillance.

Caractéristiques techniques Ajax NVR H2D16PAC (16-ch) White
