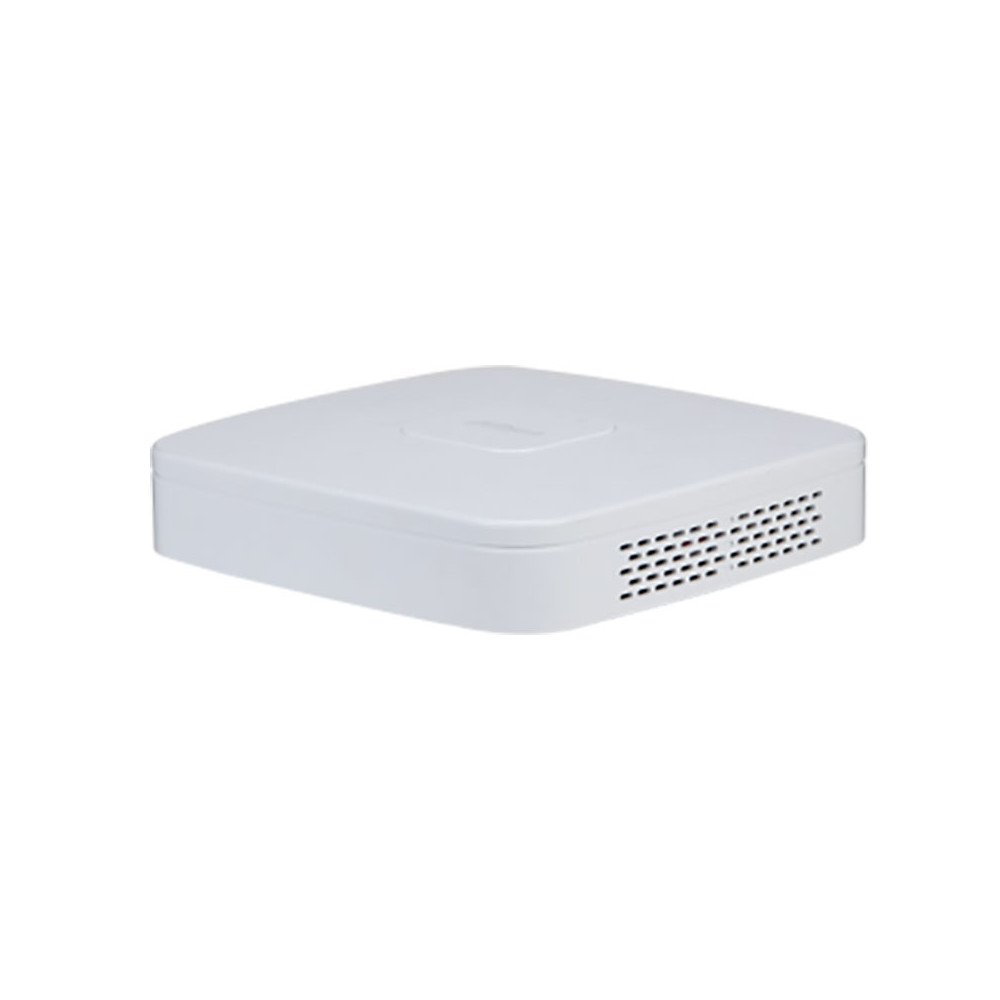

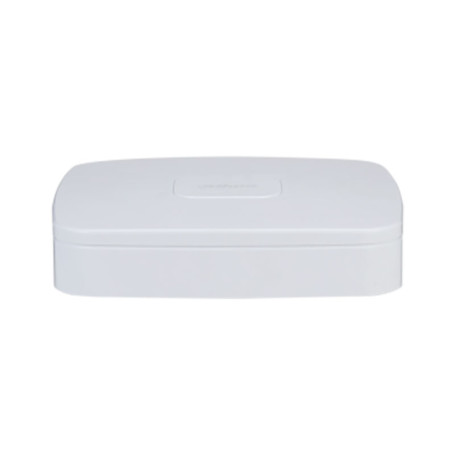

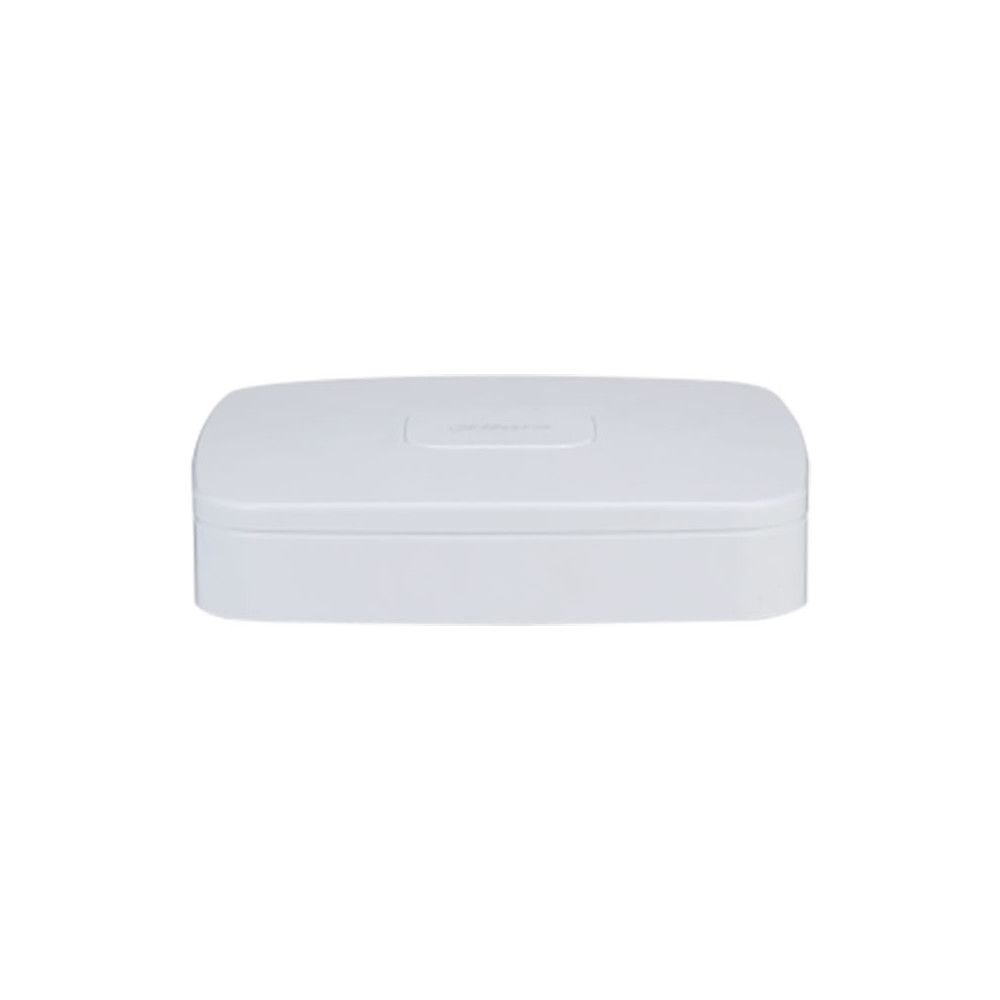

NVR 4K 16 canaux Dahua NVR4116-4KS3

Dahua NVR4116-4KS3 enregistreur réseau 16 canaux 4K avec fonctions IA par NVR et par caméras

L’enregistreur vidéo réseau Dahua NVR4116-4KS3 gère jusqu’à 16 caméras de surveillance IP avec des résolutions jusqu’à 12 MP et une sortie locale en 4K via HDMI. Ce modèle lit et enregistre les flux H.265/H.264, s’appuie sur un disque dur SATA unique jusqu’à 20 To et ajoute des fonctions d’analyse intelligente autant au niveau du NVR que des caméras compatibles.

La gestion de la bande passante monte jusqu’à 160 Mbps en entrée et en enregistrement sans IA, avec une capacité de décodage allant jusqu’à 8 flux 1080p ou 2 flux 8 MP en temps réel. Les fonctions IA par enregistreur couvrent notamment le SMD sur 4 canaux, alors que les caméras Dahua adaptées peuvent remonter de la détection de visage, de la reconnaissance faciale, de la protection périmétrique, du comptage de personnes ou encore des cartes thermiques.

Présentation générale et architecture

L’enregistreur Dahua NVR4116-4KS3 appartient à la gamme Lite NVR4-4KS3 en format 1U compact avec un emplacement pour disque dur. Le système s’appuie sur un processeur de grade industriel et un système Linux embarqué, avec une interface de gestion locale via écran HDMI/VGA et souris, ainsi qu’une interface web distante.

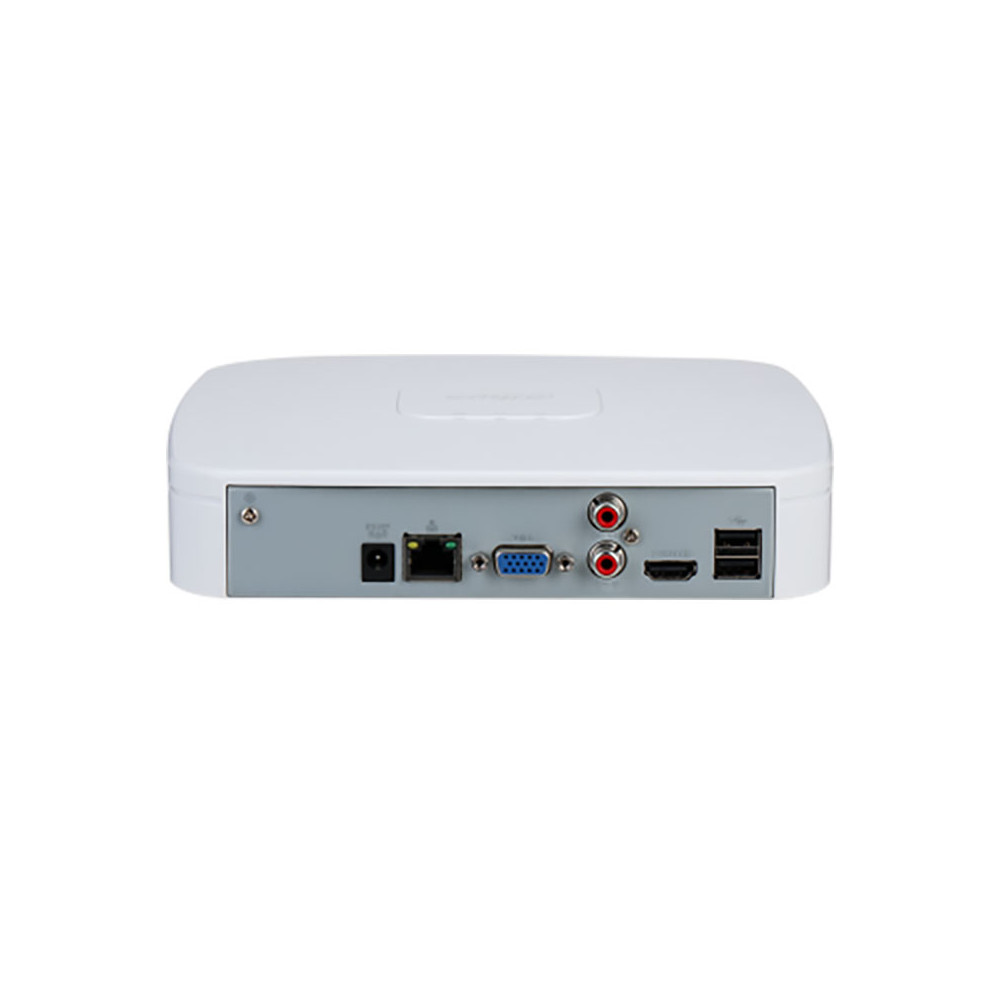

La face arrière dispose d’un port réseau RJ45 Gigabit, de deux ports USB 2.0, d’une sortie HDMI, d’une sortie VGA, d’une entrée audio RCA et d’une sortie audio RCA. Aucune alimentation PoE n’est intégrée, les caméras doivent donc être alimentées par des injecteurs ou des switchs PoE externes, ou par une alimentation locale.

Gestion vidéo et capacités d’enregistrement

Le NVR Dahua NVR4116-4KS3 gère jusqu’à 16 canaux IP, avec une résolution caméra allant jusqu’à 12 MP par canal. La bande passante maximale atteint 160 Mbps en entrée, 160 Mbps en enregistrement et 80 Mbps en sortie lorsque les fonctions IA sont désactivées.

Lorsque les fonctions d’IA sont activées, la bande passante utilisable est de 80 Mbps en entrée, 80 Mbps en enregistrement et 60 Mbps en sortie. Les résolutions supportées vont du QCIF jusqu’au 12 MP, en passant par le CIF, le D1, le 960p, le 720p, le 1080p, le 3 MP, le 4 MP, le 5 MP, le 6 MP et le 8 MP.

En décodage local, l’enregistreur traite par exemple, IA désactivée, jusqu’à 1 canal 12 MP à 30 ips, 2 canaux 8 MP à 30 ips ou 8 canaux 1080p à 30 ips. Avec l’IA activée, la capacité se réajuste, par exemple 1 canal 12 MP à 30 ips ou 7 canaux 1080p à 30 ips.

Affichage local et multi-écrans

La sortie HDMI gère des résolutions jusqu’en 3840 × 2160 pour un affichage en 4K sur un écran adapté, ainsi que des résolutions 1920 × 1080, 1280 × 1024 et 1280 × 720. La sortie VGA gère des résolutions jusqu’à 1920 × 1080, ainsi que 1280 × 1024 et 1280 × 720.

L’interface locale organise l’affichage principal et secondaire en différentes dispositions avec 1, 4, 8, 9 ou 16 fenêtres. Cela permet de visualiser en direct une caméra en plein écran, un groupe de 4 ou l’ensemble des 16 flux suivant la configuration du site.

Technologies principales

Compression Smart H.265+ et Smart H.264+

Les formats Smart H.265+ et Smart H.264+ réduisent la taille des enregistrements par rapport aux codecs standards H.265 et H.264, à conditions identiques de flux vidéo. Cette réduction de débit aide à diminuer l’occupation du disque dur et la charge sur le réseau, en particulier sur les installations avec un nombre important de caméras.

Les flux encodés en Smart H.265+ ou Smart H.264+ restent compatibles avec l’enregistrement et la lecture sur le NVR Dahua NVR4116-4KS3, ce qui facilite l’exploitation des caméras Dahua récentes sans surdimensionner le stockage.

IA par enregistreur : SMD Plus sur 4 canaux

La fonction SMD Plus par enregistreur filtre les événements sur 4 canaux pour ne conserver que les cibles humaines et véhicules motorisés. Le système analyse les détections de mouvement et élimine une partie des déclenchements liés aux feuilles, à la pluie ou aux variations rapides d’éclairage.

Sur le terrain, cette approche réduit la quantité d’alertes inutiles et simplifie le tri des événements lors des recherches, surtout lorsque les caméras sont installées dans des zones extérieures exposées aux faux mouvements.

Analyses IA par caméras Dahua compatibles

Le Dahua NVR4116-4KS3 exploite les métadonnées IA générées par les caméras Dahua adaptées pour gérer la détection de visages, la reconnaissance faciale, la protection périmétrique, le SMD, le comptage de personnes, les analyses stéréo et les cartes thermiques. Le NVR centralise ces informations et applique les enregistrements et les alarmes en fonction des règles configurées.

La reconnaissance faciale et la détection de visage s’appliquent à tous les canaux, avec jusqu’à 6 cibles analysées par seconde et par canal pour la partie visage. La protection périmétrique exploite jusqu’à 6 canaux issus des caméras, ce qui couvre les zones sensibles comme les clôtures, les parkings ou les accès livraisons.

Fonctions de détection

SMD Plus par NVR

La fonction SMD Plus par NVR fonctionne sur 4 canaux et applique un filtrage basé sur les formes humaines et véhicules motorisés. Les événements issus des détections classiques sont ainsi recadrés pour ne remonter que les passages réellement pertinents pour la sécurité.

Sur une installation existante avec des caméras standard, cette fonction ajoute une première couche d’intelligence directement au niveau de l’enregistreur sans devoir remplacer immédiatement toutes les caméras.

Protection périmétrique par caméras IA

La protection périmétrique par caméras IA exploite jusqu’à 6 canaux pour gérer des scénarios classiques comme le franchissement de ligne virtuelle ou l’intrusion dans une zone définie. Les caméras compatibles envoient au NVR des événements précis sur les entrées ou les déplacements dans les zones à surveiller.

Ce type de configuration s’emploie sur les clôtures, les entrées véhicules ou les zones d’accès restreint, pour générer des alarmes ciblées et enregistrer prioritairement les séquences utiles.

Détection et reconnaissance faciale par caméras IA

La détection de visage par les caméras permet de repérer les visages dans le champ de vision et d’associer des attributs comme le genre, le groupe d’âge, le port de lunettes, certaines expressions, le port d’un masque ou la présence d’une barbe. Le Dahua NVR4116-4KS3 exploite ces données pour alimenter des recherches et des événements.

La reconnaissance faciale consiste à comparer les visages détectés avec une base de données gérée par les équipements Dahua concernés, pour savoir si une personne fait partie d’un groupe autorisé ou surveillé. Le NVR prend en compte ces informations dans ses alarmes et ses enregistrements ciblés.

Comptage de personnes et analyses stéréo par caméras IA

Le comptage de personnes par caméras IA évalue les entrées et sorties dans une zone, par exemple à un accès de magasin, d’accueil ou de bâtiment. Les données sont ensuite consultables pour analyser la fréquentation sur des périodes définies.

Les analyses stéréo et les cartes thermiques exploitent les mêmes flux pour afficher visuellement les zones les plus fréquentées et les trajectoires dominantes. Ce type de fonction s’utilise dans les commerces ou les halls pour optimiser les flux de circulation et les implantations.

Fonctions complémentaires

Les modes d’enregistrement prennent en charge l’enregistrement continu, l’enregistrement sur détection de mouvement, l’enregistrement intelligent lié aux événements IA et l’enregistrement sur alarme. Les fonctions intelligentes disponibles incluent la détection de scène modifiée, la détection de perte vidéo, la détection de masquage de zones, ainsi que la gestion d’alarmes issues des entrées des caméras IP.

Les alarmes d’anomalie couvrent les erreurs de disque dur (absence, erreur, espace faible, quota bas), les problèmes réseau comme les conflits IP ou MAC, la déconnexion réseau, la caméra hors ligne, les détections audio et les pertes de flux. Les liens d’alarme associés activent l’enregistrement, les captures d’image, le déclenchement de sorties d’alarme des caméras, l’audio local, le buzzer intégré, la création de journaux et l’envoi de mails.

Enregistrement, lecture et sauvegarde

La lecture des enregistrements s’effectue jusqu’à 16 canaux en simultané, avec différents modes de lecture comme la lecture instantanée, la lecture générale, la lecture par événement, la lecture par marqueur et la lecture intelligente. Ces fonctions facilitent le tri des séquences sur une période donnée ou autour d’un incident identifié.

Les sauvegardes se font via les ports USB sur clé ou disque externe, ou via le réseau vers un stockage distant. Ce fonctionnement correspond aux pratiques habituelles de mise à disposition des extractions pour les demandes internes ou les autorités.

Audio et gestion des alarmes

Une entrée audio RCA et une sortie audio RCA permettent de raccorder un micro et un haut-parleur ou un système audio, lorsque le site nécessite un retour audio ou un monitoring sonore simple. Le NVR gère les codecs audio G.711a, G.711u, PCM et G726 pour la partie audio des flux IP.

La version de base n’intègre pas physiquement d’entrées ou de sorties d’alarme à borniers sur le châssis, mais le fabricant précise une option avec 2 entrées et 1 sortie 12 V 1 A sur certaines variantes. Les entrées et sorties d’alarme disponibles restent en pratique celles des caméras IP raccordées, que le NVR pilote via le réseau.

Gestion réseau et accès distant

Le port réseau Gigabit RJ45 assure la liaison principale avec le réseau de vidéosurveillance ou le réseau informatique du site. Les protocoles pris en charge couvrent notamment IPv4 et IPv6, TCP/IP, HTTP et HTTPS, RTSP, UDP, NTP, DHCP, DNS, SMTP, UPnP, FTP, SNMP, les services d’alarme distants, la connexion P2P, l’enregistrement automatique et la recherche d’équipements sur le réseau.

Le NVR Dahua NVR4116-4KS3 gère l’interopérabilité avec différents fabricants de caméras via ONVIF (Profile T, Profile S et Profile G), ainsi qu’avec des marques comme Panasonic, Sony, Axis, Arecont, Pelco, Canon ou Hanwha. Les intégrations de plus haut niveau passent par les API CGI et un SDK dédié.

Visualisation à distance

La visualisation à distance fonctionne via navigateur web sur PC et via applications mobiles sur smartphones et tablettes iOS et Android. L’interface web accessible en HTTP ou HTTPS reprend les fonctions principales de configuration, de visualisation en direct, de lecture des enregistrements et de gestion du système.

Sur site, l’accès se fait aussi via la sortie HDMI ou VGA, un écran et une souris USB, ce qui permet à un poste de sécurité d’exploiter le NVR sans forcément passer par un PC.

Stockage interne

Le NVR Dahua NVR4116-4KS3 dispose d’une interface SATA interne pour un disque dur. Chaque disque peut atteindre une capacité maximale de 20 To, sous réserve des conditions de température d’exploitation indiquées.

La capacité totale de stockage dépend donc du disque dur choisi, et la gestion des quotas et des durées de rétention se règle dans l’interface du NVR. Le disque dur est vendu séparément et doit être choisi parmi les modèles adaptés à un usage en enregistreur de vidéosurveillance.

Caractéristiques physiques et alimentation

Le boîtier compact mesure environ 204,6 × 206,4 × 45,6 mm et pèse autour de 0,45 kg à vide, pour un poids brut d’environ 1,07 kg avec emballage. Ces dimensions facilitent l’installation dans un petit coffret informatique, un meuble technique ou une étagère en salle de contrôle.

L’alimentation s’effectue en 12 VDC avec un courant nominal de 2 A, pour une consommation totale inférieure à 10 W hors disque dur. La plage de température de fonctionnement s’étend de –10 °C à +55 °C, avec une humidité entre 10 % et 93 % sans condensation, ce qui couvre les locaux techniques classiques et les baies informatiques.

Certifications

Le Dahua NVR4116-4KS3 respecte plusieurs normes de compatibilité électromagnétique et de sécurité électrique, notamment EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55035 et EN 50130-4 pour la partie CEM. La sécurité électrique est conforme à la norme EN 62368-1, ce qui correspond aux exigences courantes sur les équipements basse tension dans les installations de vidéosurveillance.

Compatibilité

• Compatible avec les navigateurs Chrome, Safari, Edge, Firefox et Internet Explorer sur les systèmes d’exploitation usuels de postes fixes.
• Compatible avec les smartphones et tablettes iOS et Android via les applications mobiles Dahua prévues pour la gestion des NVR.

Caractéristiques techniques Dahua NVR4116-4KS3
