NVR 8K WizSense 64 canaux Dahua DHI-NVR5464-EI2

NVR 64 canaux Dahua DHI-NVR5464-EI2 WizSense avec IA par enregistreur et IA par caméra

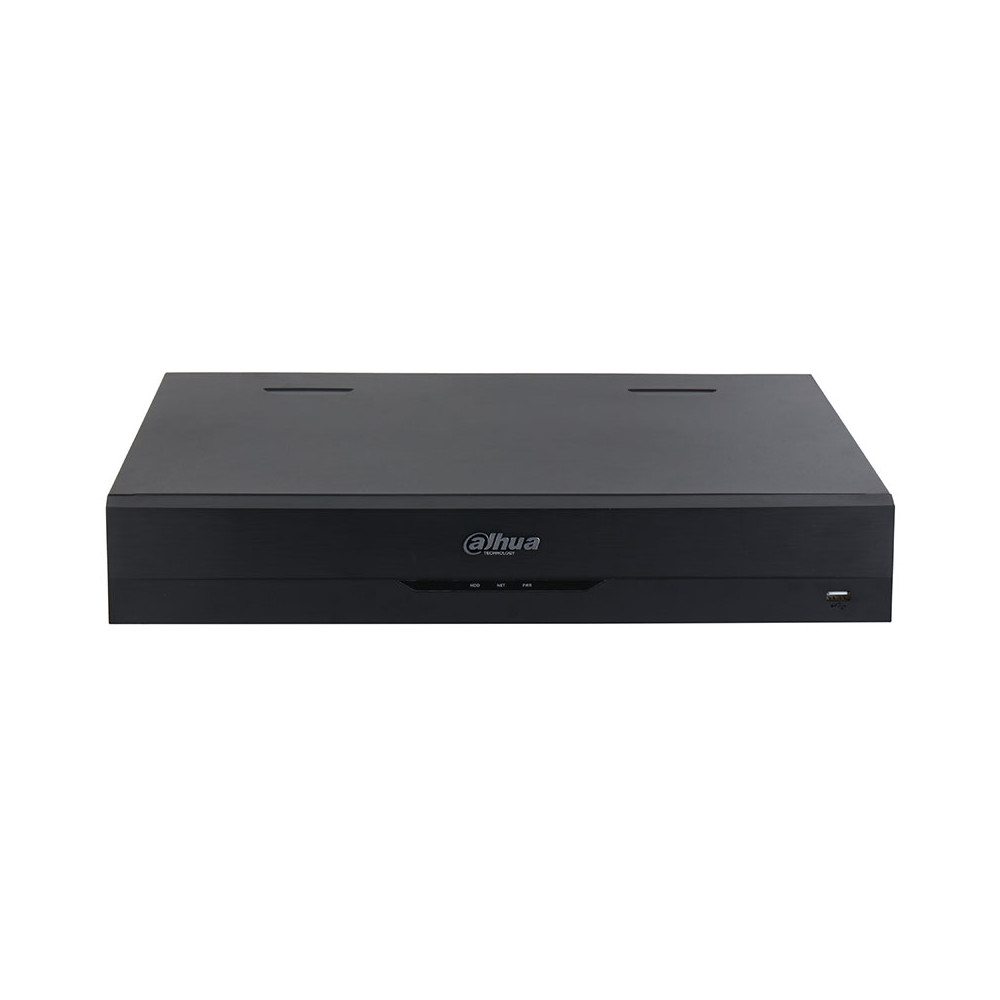

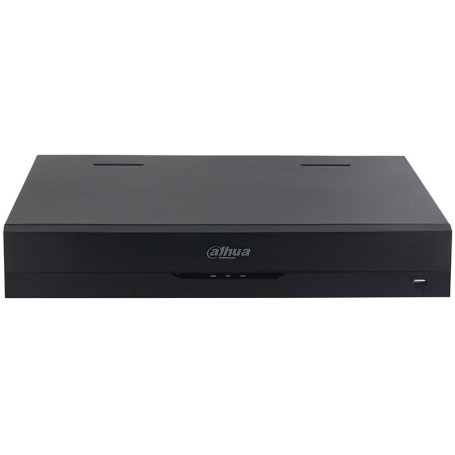

Le NVR Dahua DHI-NVR5464-EI2 est un enregistreur réseau 64 canaux au format 1,5U prévu pour des installations de vidéosurveillance de taille moyenne à grande. Il gère jusqu’à 4 disques durs de 20 To chacun et supporte des caméras jusqu’à 32 MP avec une sortie HDMI 8K. La gamme WizSense apporte une couche d’intelligence basée IA, exploitable soit directement par le NVR, soit via les caméras compatibles.

Présentation générale du NVR

Le NVR Dahua DHI-NVR5464-EI2 fonctionne sur une base Linux embarquée avec une interface de gestion locale (écran + souris) et une interface web. Il gère jusqu’à 64 canaux vidéo avec une bande passante maximale de 448 Mbps en entrée, en enregistrement et en sortie lorsque l’IA est désactivée.

Quand les fonctions IA sont activées, la bande passante disponible passe à 200 Mbps pour l’entrée, l’enregistrement et la sortie, ce qui reste adapté à un parc important de caméras Dahua ou compatibles ONVIF.

La résolution maximale des caméras supportées monte jusqu’à 32 MP. Le NVR gère une large plage de résolutions usuelles (4K, 4 MP, 1080p, etc.), ce qui facilite la reprise de parcs existants ou les extensions progressives. Il accepte les caméras de nombreux fabricants tiers via ONVIF ou protocoles propriétaires (Panasonic, Sony, Axis, Arecont, Pelco, Canon, Hanwha).

Fonctions d’analyse intelligentes WizSense

Le NVR Dahua DHI-NVR5464-EI2 dispose de fonctions IA locales (IA par enregistreur) et sait aussi exploiter les fonctions IA embarquées dans les caméras (IA par caméra).

Sur le NVR lui-même, on retrouve la détection et reconnaissance faciale, la détection avancée SMD Plus (filtre humain/véhicule), la protection périmétrique, les métadonnées vidéo et la fonction de recherche intelligente AcuPick.

En parallèle, lorsqu’elles sont présentes sur les caméras, le NVR sait remonter et gérer des fonctions comme la détection de visage, la reconnaissance faciale, la protection périmétrique, la SMD, l’analyse de foule, le comptage de personnes, la lecture de plaques (ANPR), la densité de véhicules, la cartographie thermique, la détection de port d’EPI, la détection d’objets et de sons suspects ainsi qu’AcuPick côté caméra. L’intérêt terrain est de concentrer la configuration et l’exploitation sur le NVR, tout en laissant le calcul aux caméras quand c’est plus adapté.

Reconnaissance faciale

La détection de visage par le NVR gère jusqu’à 4 canaux, avec jusqu’à 12 images de visage par seconde et par canal. Les visages détectés peuvent être analysés avec plusieurs attributs : genre, tranche d’âge, port de lunettes, expressions, port de masque, présence de barbe. Un maximum de 20 bases de visages est géré, pour un total de 30 000 images (3,75 Go au total), chaque entrée pouvant contenir des informations comme le nom, le genre, la date de naissance, l’adresse, le type et numéro de pièce d’identité, le pays et la région, et l’état.

Pour la reconnaissance faciale, plusieurs schémas sont possibles. Le NVR peut travailler sur 24 canaux en s’appuyant sur la détection faciale faite par les caméras, avec reconnaissance côté NVR pour un flux de 24 images de visage par seconde. Il peut également fonctionner sur 4 canaux en détection et reconnaissance directement par le NVR, toujours avec un total de 24 images de visage par seconde. Les flux en provenance des caméras avec IA embarquée peuvent aussi être exploités sur tous les canaux pour la reconnaissance (IA par caméra sur tous les canaux, jusqu’à 32 cibles par seconde).

Protection périmétrique et SMD / SMD Plus

La protection périmétrique par le NVR couvre jusqu’à 8 canaux, avec 10 règles IVS paramétrables par canal (franchissement de ligne, intrusion dans une zone, etc.). La même logique appliquée aux flux IA des caméras permet de gérer tous les canaux, avec une capacité de 32 cibles par seconde. Cette répartition IA par NVR / IA par caméra offre de la flexibilité pour dimensionner l’installation en fonction du nombre de caméras critiques.

La fonction SMD Plus par le NVR est disponible sur 16 canaux. Elle ajoute un filtre humain/véhicule pour réduire les fausses alertes liées à la végétation, à la pluie ou aux variations de lumière. Côté caméras, la fonction SMD est exploitable sur tous les canaux, avec une capacité de traitement annoncée de 64 cibles par seconde, ce qui est utile sur des sites avec beaucoup de mouvement.

Métadonnées vidéo, comptage et fonctions avancées

Le NVR Dahua DHI-NVR5464-EI2 gère jusqu’à 4 canaux de métadonnées vidéo en IA locale. Sur ces canaux, il extrait jusqu’à 22 attributs, séparés en personnes, véhicules motorisés et véhicules non motorisés. Pour les personnes, on remonte par exemple la couleur et le type du haut, la couleur et le type du bas, la présence de chapeau ou de sac, l’âge, le genre, ainsi que la présence d’un parapluie.

Pour les véhicules motorisés, les métadonnées incluent la plaque, la couleur de plaque, la couleur de carrosserie, le modèle de véhicule, le logo, l’usage du téléphone, la ceinture, la visibilité de l’habitacle et la région d’immatriculation. Les véhicules non motorisés disposent d’attributs comme le type de véhicule, la couleur, le nombre de personnes et le port du casque. Toutes ces données sont exploitables pour des recherches ciblées et des analyses plus fines sur les enregistrements.

AcuPick et gestion des plaques d’immatriculation

La fonction AcuPick côté NVR fonctionne sur 4 canaux. Elle sert à retrouver rapidement une cible (personne ou véhicule) dans les enregistrements à partir d’un exemple ou d’une zone sélectionnée, sans devoir balayer manuellement de longues périodes vidéo. Quand AcuPick est géré directement par les caméras, tous les canaux peuvent en bénéficier, avec une capacité de 32 cibles par seconde.

Pour la gestion des plaques, le NVR exploite l’ANPR côté caméra sur tous les canaux, avec une capacité de 8 cibles par seconde. Une base de plaques de 20 000 entrées est disponible, avec gestion de listes noires et blanches. Ce fonctionnement convient pour le contrôle d’accès véhicules, la gestion de parkings ou les alertes sur plaques recherchées.

Décodage vidéo et affichage

Le NVR Dahua DHI-NVR5464-EI2 gère le décodage de flux jusqu’à 32 MP, avec deux profils selon l’activation de l’IA. Sans IA, il peut décoder par exemple 40 canaux en 1080p à 30 images par seconde, ou 10 canaux en 8 MP à 30 images par seconde. Quand les fonctions IA sont activées, la capacité passe par exemple à 32 canaux en 1080p à 30 images par seconde, ou 8 canaux en 8 MP à 30 images par seconde.

Pour l’affichage, il dispose de 2 sorties VGA et 2 sorties HDMI. Les VGA montent jusqu’à 1920 × 1080. Les sorties HDMI gèrent des résolutions jusqu’à 7680 × 4320 (8K), 3840 × 2160 (4K) puis les résolutions classiques inférieures. Les sorties HDMI 1 et HDMI 2 peuvent afficher des sources différentes, ce qui permet par exemple de séparer un mur de contrôle principal et un écran opérateur. Chaque écran peut afficher plusieurs caméras avec des modes mosaïque allant jusqu’à 64 vues sur l’écran principal.

Interfaces réseau et compatibilité

Le NVR Dahua DHI-NVR5464-EI2 dispose de deux ports réseau RJ45 Gigabit. Les modes multi-adresses, agrégation de liens, répartition de charge et tolérance de panne sont supportés, ce qui aide à sécuriser la liaison réseau ou à séparer la boucle caméras du réseau client. De nombreux protocoles réseau standards sont gérés (IPv4, IPv6, DHCP, DNS, NTP, SMTP, FTP, DDNS, SNMP, etc.), ainsi que la recherche automatique d’équipements sur le réseau (caméras, NVR, DVR, stockage).

La visualisation à distance est possible sur smartphone et tablette iOS et Android. L’accès via navigateur est disponible sur Chrome, Edge, Safari, Firefox et IE. Côté compatibilité, le NVR est conforme ONVIF (profil T, S, G, M) et propose également un SDK et une interface CGI pour intégration dans des solutions de supervision tierces.

Enregistrement, lecture et sauvegarde

La lecture multi-canaux va jusqu’à 16 canaux en simultané. Les modes d’enregistrement couvrent l’enregistrement continu, sur détection de mouvement, sur événement intelligent, sur alarme ou sur insertion de données POS. En exploitation, plusieurs modes de recherche et lecture sont disponibles : lecture instantanée, lecture générale par date et heure, lecture par événement, recherche par cible vidéo, découpe de séquence, lecture par étiquette et lecture intelligente basée sur les métadonnées visage ou mouvement.

Les sauvegardes peuvent se faire vers un support USB local ou via le réseau (NAS ou autre stockage distant). Les alarmes intelligentes et classiques peuvent être liées à des actions comme le déclenchement d’un enregistrement, la prise de captures, l’activation de sorties d’alarme locales ou distantes, la génération de journaux ou l’envoi d’e-mails.

Stockage et gestion des disques

Le NVR Dahua DHI-NVR5464-EI2 dispose de 4 emplacements pour disques durs internes, chacun pouvant aller jusqu’à 20 To, sous réserve des conditions de température. Un port eSATA est également présent pour raccorder un stockage externe compatible. La fonction de groupe de disques est disponible pour organiser le stockage par lot de caméras ou par usage (enregistrements critiques, archivage long terme, etc.).

Alarmes et entrées / sorties

Côté contacts, le NVR intègre 16 entrées d’alarme et 6 sorties d’alarme, dont une sortie 12 V 1 A. Les alarmes générales couvertes incluent la détection de mouvement, les alarmes locales, les alarmes remontées par une box d’alarme, les entrées d’alarme des caméras ou les alarmes réseau (changement de scène, PIR, alarmes thermiques, etc.). Les alarmes d’anomalie couvrent la gestion des disques (absence, erreur, espace faible, santé anormale), les problèmes réseau (déconnexion, conflit IP ou MAC, vitesse de ventilateur anormale), la perte vidéo, la falsification vidéo, la caméra hors ligne ou les problèmes audio.

Les alarmes intelligentes regroupent les fonctions IA déjà citées : détection de visage, protection périmétrique, reconnaissance faciale, métadonnées vidéo, SMD Plus, analyse stéréo, répartition de foule, comptage de personnes, ANPR, densité de véhicules, carte thermique, détection d’EPI, détection d’objets et de sons anormaux. Ces événements peuvent être associés à des actions de type enregistrement, capture d’image, déclenchement de sirène locale ou de sortie d’alarme, envoi d’e-mail ou appel de préréglages PTZ.

Connectique et interfaces locales

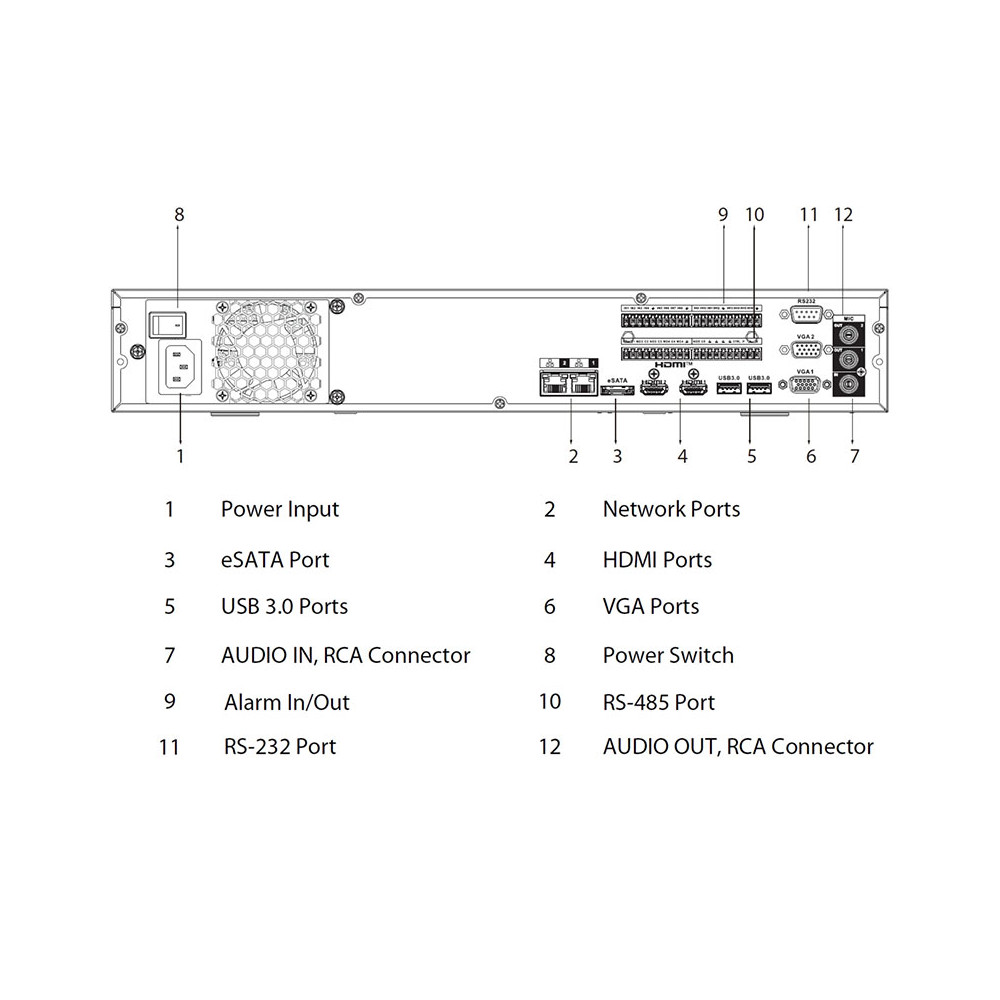

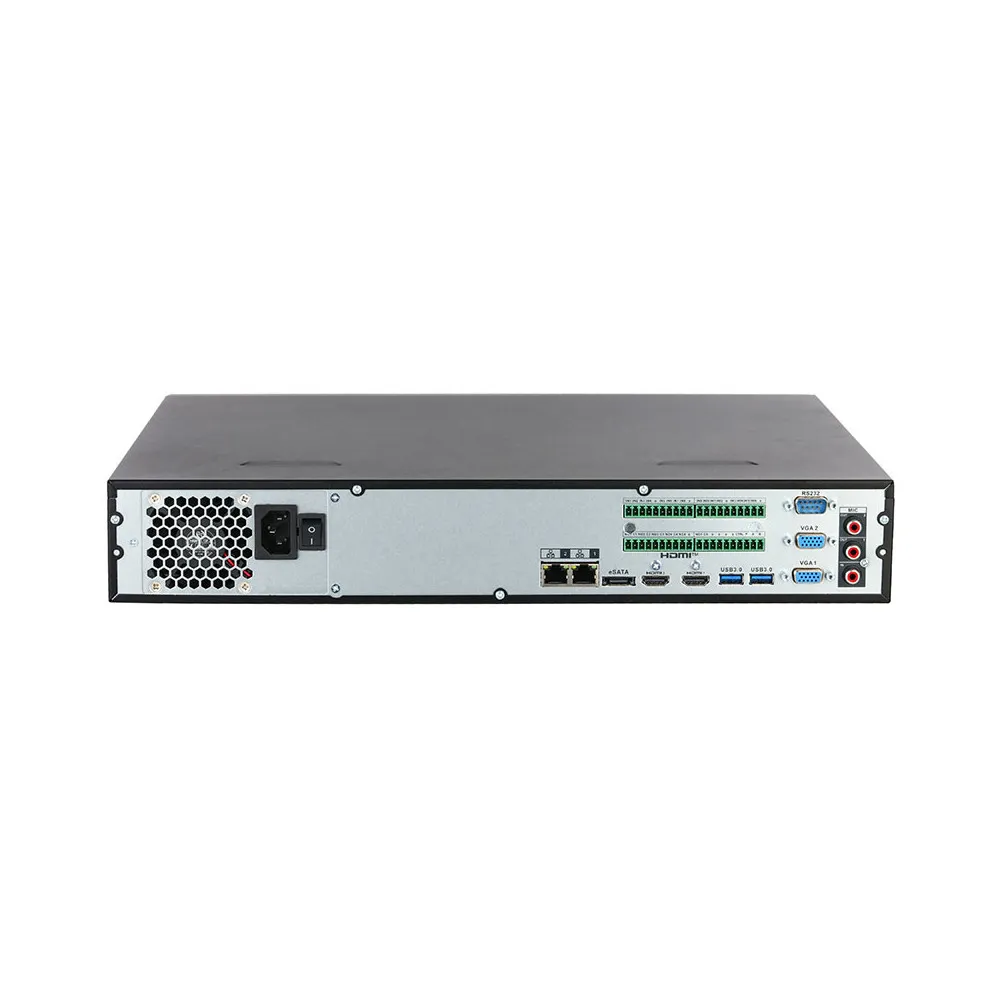

Le panneau arrière du NVR Dahua DHI-NVR5464-EI2 dispose de plusieurs interfaces physiques : 1 entrée audio RCA et 2 sorties audio RCA, 4 ports SATA internes pour les disques, 1 port eSATA, 3 ports USB (1 en façade en USB 2.0 et 2 à l’arrière en USB 3.0), 1 port RS-232 et 1 port RS-485. Les 2 sorties VGA et les 2 sorties HDMI assurent l’affichage local sur un ou plusieurs écrans. Cette connectique couvre la plupart des besoins d’exploitation sur site, que ce soit pour un poste de garde, une salle de supervision ou une baie technique.

Conditions d’utilisation

Le NVR Dahua DHI-NVR5464-EI2 fonctionne sur une alimentation secteur 100 à 240 VAC, 50/60 Hz, avec une consommation maximale de 13 W hors disques durs. Le boîtier pèse environ 4,27 kg en net pour des dimensions de 440 × 415,6 × 76 mm, ce qui correspond à un châssis 1,5U pour montage en baie ou sur étagère.

La plage de température de fonctionnement va de -10 °C à +55 °C, avec une humidité entre 10 % et 93 % sans condensation. La plage de stockage est de -20 °C à +60 °C. Le produit est certifié selon plusieurs normes européennes (compatibilité électromagnétique, alimentation et environnement sécurité), dont la norme EN 62368-1 pour la sécurité électrique.

Caractéristiques techniques Dahua DHI-NVR5464-EI2
