NVR Dahua 4K NVR4104-P-EI WizSense 4 ports PoE 36W

Enregistreur NVR Dahua DHI-NVR4104-P-EI 4 canaux WizSense avec IA embarquée et 4 ports PoE+ 45 W

L’enregistreur vidéo réseau Dahua DHI-NVR4104-P-EI est un NVR compact 1U avec 4 canaux IP et 4 ports PoE conçu pour les petites installations de vidéosurveillance nécessitant des fonctions d’analyse intelligente. Il gère des algorithmes d’intelligence artificielle de la gamme WizSense et assure la gestion de l’alimentation PoE des caméras directement depuis l’enregistreur.

Le NVR Dahua DHI-NVR4104-P-EI convient à la surveillance de magasins, bureaux, habitations et petites structures professionnelles qui recherchent un système de vidéosurveillance IP simple à exploiter.

Technologie principale

Technologie WizSense

La gamme WizSense regroupe des fonctions d’intelligence artificielle dédiées à la détection de cibles humaines et de véhicules, à l’analyse périmétrique et à la reconnaissance faciale. L’enregistreur NVR Dahua DHI-NVR4104-P-EI applique ces algorithmes directement sur les flux vidéo, y compris avec des caméras IP classiques compatibles.

Cette approche centralise le traitement dans le NVR et évite de dépendre uniquement des capacités IA des caméras, ce qui facilite la mise à niveau d’installations existantes et améliore la pertinence des alertes sur site.

Fonctions de détection

Protection périmétrique

La fonction de protection périmétrique par l’enregistreur traite 2 canaux avec jusqu’à 10 règles IVS par canal. Elle analyse les événements sur les zones sensibles comme un franchissement de ligne virtuelle ou une intrusion dans une zone définie afin de concentrer les alertes sur les situations réellement significatives.

La protection périmétrique via les caméras est disponible sur tous les canaux, ce qui permet de combiner l’analyse côté caméras et côté NVR dans des architectures existantes ou nouvelles.

Détection de visage

La détection de visage par l’enregistreur fonctionne sur 1 canal avec un traitement allant jusqu’à 12 images de visage par seconde. Elle identifie automatiquement la présence de visages dans le champ surveillé pour faciliter la recherche d’événements et le suivi des entrées sur site.

La détection de visage par les caméras est prise en charge sur tous les canaux, ce qui autorise une architecture où les flux enrichis envoyés par les caméras sont exploités par le NVR Dahua DHI-NVR4104-P-EI pour l’archivage et la consultation.

Reconnaissance faciale

La reconnaissance faciale s’appuie sur une base de données interne pouvant contenir jusqu’à 10 bases distinctes et 20 000 images de visage pour une capacité totale de 2,5 Go. Chaque visage peut être associé à des informations comme le nom, le genre, la date de naissance, l’adresse, le type et le numéro de document, le pays ou la région et un état.

Le traitement peut combiner 4 canaux de détection de visage par les caméras et de reconnaissance par l’enregistreur pour un total de 12 images de visage par seconde, ou 1 canal complet géré par l’enregistreur en détection et reconnaissance sur flux vidéo, ce qui répond à des scénarios de contrôle d’accès ou de suivi des personnes.

SMD Plus (détection humaine et véhicule)

La fonction SMD Plus par l’enregistreur travaille sur 4 canaux et applique un filtrage secondaire pour distinguer les humains et les véhicules des autres mouvements. Elle réduit les fausses alertes liées aux feuilles, à la pluie ou aux variations d’éclairage, et recentre les notifications sur les événements réellement pertinents pour la sécurité.

La fonction SMD par les caméras est prise en charge sur tous les canaux avec un traitement jusqu’à 16 cibles par seconde, ce qui assure une détection homogène même lorsque plusieurs caméras extérieures et intérieures sont déployées sur le même site.

Comptage de personnes et analyse de foule

Le NVR Dahua DHI-NVR4104-P-EI prend en charge le comptage de personnes via les caméras compatibles, ainsi que l’analyse stéréo et la fonction de carte thermique. Ces fonctions reposent sur l’analyse embarquée dans les caméras, qui envoient leurs métadonnées au NVR pour l’enregistrement et l’exploitation.

Ces fonctions servent à suivre la fréquentation d’un lieu, à analyser les flux de passage et à identifier les zones les plus fréquentées, par exemple dans un commerce, un hall d’accueil ou une structure recevant du public.

Fonctions complémentaires

Les fonctions intelligentes prises en charge via les caméras incluent également la détection de véhicule, l’ANPR pour la lecture de plaques d’immatriculation, ainsi que la gestion d’alertes intelligentes comme la détection de scène modifiée ou la présence prolongée dans une zone. Ces analyses reposent sur les capacités des caméras compatibles et sont centralisées dans l’enregistreur pour la consultation et le stockage.

Performances vidéo et capacités d’enregistrement

L’enregistreur NVR Dahua DHI-NVR4104-P-EI gère 4 canaux IP avec une bande passante de 80 Mbps pour l’entrée, l’enregistrement et la sortie réseau. Il enregistre des flux jusqu’à 16 MP et accepte de nombreuses résolutions comme 16 MP, 12 MP, 8 MP, 6 MP, 5 MP, 4 MP, 3 MP, 1080p, 720p, 960p, D1 et CIF.

La capacité de décodage varie selon l’activation de l’IA. Sans traitement IA, le NVR décode jusqu’à 2 canaux en 16 MP à 30 images par seconde, 2 canaux en 12 MP à 30 images par seconde ou 4 canaux en 8 MP à 30 images par seconde. Avec l’IA active, la capacité se situe à 1 canal en 16 MP, 2 canaux en 12 MP, 3 canaux en 8 MP ou 6 MP à 30 images par seconde, ou 4 canaux en 5 MP à 30 images par seconde.

La sortie vidéo se fait simultanément en HDMI et VGA. Le port HDMI gère des résolutions jusqu’à 3840 × 2160 et le VGA jusqu’à 1920 × 1080, avec une configuration possible pour des affichages 1 ou 4 fenêtres sur l’écran principal et un second écran jusqu’à 4 fenêtres pour la visualisation locale.

Visualisation et gestion à distance

L’interface d’exploitation repose sur un système Linux embarqué avec une interface locale et un accès via navigateur Web. La gestion distante passe par une interface Web, un logiciel client ou une application mobile compatible iOS et Android.

Les protocoles réseau pris en charge incluent notamment HTTP, HTTPS, TCP/IP, IPv4, IPv6, RTSP, UPnP, SNMP, UDP, SMTP, NTP, DHCP, DNS, FTP, DDNS, P2P et un service de recherche d’équipements Dahua. L’interopérabilité suit les profils ONVIF 23.12 (Profile T, Profile S, Profile G), CGI et SDK, ce qui facilite l’intégration dans des systèmes de vidéosurveillance IP existants ou hétérogènes.

Gestion des ports PoE et installation réseau

Le NVR Dahua DHI-NVR4104-P-EI dispose de 4 ports PoE compatibles IEEE 802.3af/at à 10/100 Mbps. La puissance totale disponible atteint 45 W, avec une puissance maximale de 25,5 W par port, ce qui couvre une large majorité de caméras de surveillance PoE fixes et motorisées de petite taille.

Cette gestion PoE simplifie l’installation en ne requérant qu’un seul câble RJ45 par caméra pour l’alimentation et le réseau. Les ports PoE intégrés réduisent le besoin de switchs PoE externes et rendent le déploiement plus rapide lors de la mise en service d’un système de vidéosurveillance IP de 4 caméras.

Stockage interne

Le NVR Dahua DHI-NVR4104-P-EI dispose d’un emplacement interne pour disque dur SATA. L’interface supporte un disque jusqu’à 20 To, sous réserve de la température d’environnement, ce qui permet de dimensionner la rétention vidéo selon le nombre de caméras, la résolution d’enregistrement et le mode de déclenchement.

Le disque dur n’est pas inclus et doit être ajouté en fonction des besoins de stockage. Le dimensionnement se fait en tenant compte de la compression vidéo, de la durée de conservation souhaitée et du type d’usage (enregistrement continu ou basé sur les événements).

Fonctions d’enregistrement et de relecture

L’enregistreur gère plusieurs modes d’enregistrement comme l’enregistrement général en continu, l’enregistrement déclenché par détection de mouvement, les enregistrements intelligents basés sur les fonctions IA et l’enregistrement sur alarme. Cette flexibilité permet d’adapter la stratégie de stockage aux contraintes de bande passante et d’analyse des événements.

La relecture se fait jusqu’à 4 canaux simultanés avec différents modes de navigation, comme la relecture instantanée, la relecture générale, la relecture sur événement, la relecture par marqueur et la relecture intelligente. Les sauvegardes s’effectuent vers un périphérique USB ou via le réseau pour l’export de séquences vidéo à des fins d’archive ou d’analyse.

Système d’alarme et événements

Les événements classiques gérés incluent la détection de mouvement, le masquage de zone privée, la perte vidéo, le changement de scène, les alarmes PIR et les entrées d’alarme externes des caméras IP. En complément, l’enregistreur surveille les anomalies système comme l’absence de disque, les erreurs de disque, l’espace disque insuffisant ou la mauvaise santé du disque, les coupures réseau, les conflits d’adresse IP ou MAC et la déconnexion de caméra.

Les alarmes intelligentes regroupent les événements liés à la détection de visage, à la reconnaissance faciale, à la protection périmétrique, à SMD Plus, au comptage de personnes, à l’analyse stéréo et à la carte thermique. Les liaisons d’alarme possibles incluent l’enregistrement, la capture d’images, la commande de sorties d’alarme externes des caméras, l’activation d’un buzzer, la génération de logs, la commande de préréglages PTZ et l’envoi d’emails.

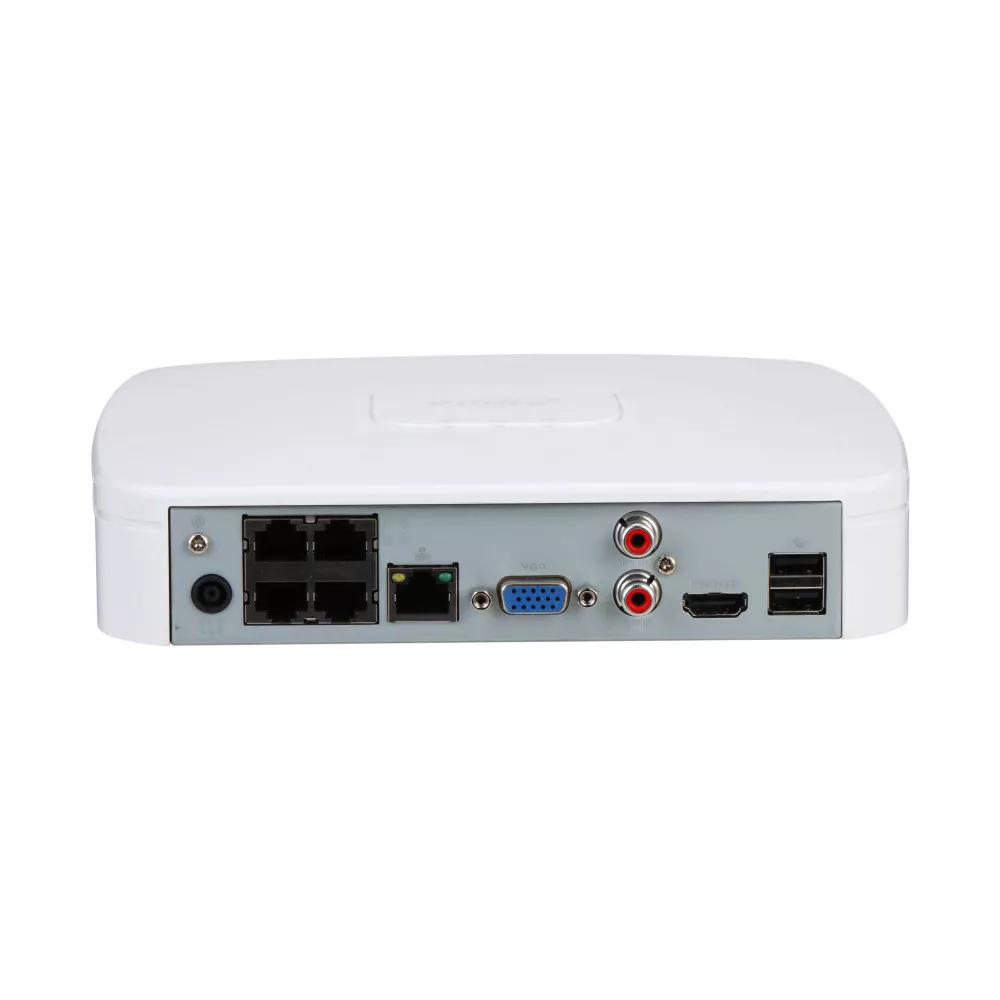

Connectique et interfaces

L’enregistreur NVR Dahua DHI-NVR4104-P-EI dispose d’une entrée audio RCA et d’une sortie audio RCA pour la gestion de l’audio analogique. Deux ports USB 2.0 sont disponibles à l’arrière pour le raccordement d’une souris de contrôle, de clés USB ou de disques externes pour les sauvegardes.

La partie réseau comprend un port RJ45 10/100 Mbps pour le raccordement au réseau principal, distinct des 4 ports PoE destinés aux caméras. Cette séparation facilite la topologie réseau entre le LAN de l’entreprise et le réseau de caméras directement connectées au NVR.

Formats de compression

La vidéo est compressée en Smart H.265+, H.265, Smart H.264+, H.264 ou MJPEG selon la configuration et les capacités des caméras. Ces codecs optimisent la bande passante et la capacité de stockage disponible sur le disque dur tout en conservant une qualité d’image adaptée à la résolution choisie.

L’audio est pris en charge en G.711a, G.711u, PCM et G726, ce qui couvre les principaux besoins de capture et de restitution audio dans un système de vidéosurveillance avec caméras audio ou microphones externes.

Caractéristiques techniques

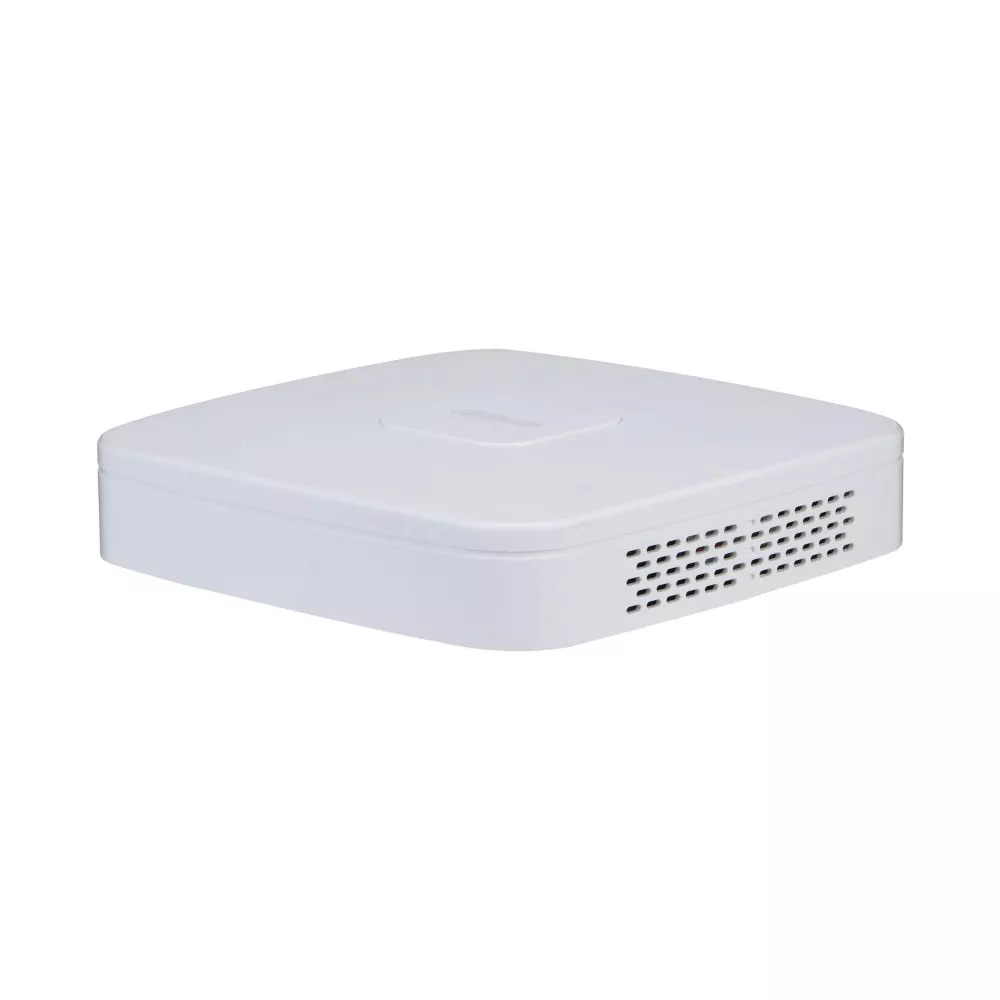

Le boîtier compact 1U du NVR Dahua DHI-NVR4104-P-EI mesure 204,6 mm × 206,4 mm × 45,6 mm pour un poids net de 0,50 kg. Ces dimensions facilitent l’installation sur une étagère, un bureau technique ou dans un petit coffret de communication.

La consommation est inférieure à 10 W sans disque dur, hors alimentation PoE. L’alimentation fournie est de 53 VDC pour un courant de 1,226 A.

La plage de température de fonctionnement se situe entre -10 °C et +55 °C avec une humidité de 10 % à 93 % sans condensation. La plage de stockage s’étend de -20 °C à +60 °C, ce qui permet d’installer le NVR dans une baie technique ou un local intérieur non climatisé dans les limites de ces spécifications.

Compatibilité

• Compatibilité avec de nombreuses marques de caméras réseau, notamment Panasonic, Sony, Hanwha, Axis, Pelco, Arecont et Canon, ainsi que les caméras IP Dahua via ONVIF, CGI et SDK.
• Compatibilité avec les caméras réseau Dahua, les enregistreurs DVR et les serveurs NVS via la fonction de recherche IP automatique, ce qui simplifie la découverte des équipements sur le réseau.
