Brancher une gâche, une ventouse ou un portail sur un interphone Hikvision

Durée de lecture : 8 min.

Sommaire

1. Le relais est un interrupteur, pas une prise

2. Gâche, ventouse ou portail : trois branchements

3. Le bornier des platines DS-KD8003 et DS-KD8005

4. Le faisceau de la platine DS-KV6113-WPE1

5. Les relais du poste intérieur

6. Les vérifications avant de câbler

Le relais est un interrupteur, pas une prise

Tout part de là, et la confusion sur ce point explique la plupart des câblages qui ne fonctionnent pas du premier coup.

Un interphone vidéo ne fournit pas le courant de la gâche. Il porte un relais, c'est-à-dire un contact qui se ferme ou s'ouvre sur commande, exactement comme un interrupteur mural. Le courant, lui, vient d'ailleurs : d'une alimentation posée à côté, dédiée à la gâche.

Peut-on alimenter la gâche depuis la platine ?

Sur les platines modulaires, la borne marquée 12V DC est une entrée : c'est par elle que la platine reçoit son propre courant quand elle n'est pas alimentée par le réseau. La borne 12V OUT, elle, sert à alimenter les modules de boutons et de badge empilés sous la caméra.

Sur le poste intérieur, une sortie 12 V existe bien, mais elle plafonne à 0,2 ampère et seulement en alimentation réseau. C'est très loin de ce que demande une gâche, et plus loin encore de ce que demande une ventouse.

Retenez la règle : la gâche a toujours son alimentation à elle. Une alimentation 12 V continu, dimensionnée sur le courant de la gâche, posée dans le coffret ou près du poste intérieur.

Ce que cela change pour le choix du matériel

Puisque le relais ne fournit rien, il ne fait que laisser passer. Mais ce courant le traverse à chaque ouverture, et un contact a une limite au-delà de laquelle il s'abîme. Sur la platine DS-KD8003-IME1(B)/S, chaque relais accepte jusqu'à 30 volts et 2 ampères.

Vérifiez cette valeur sur la fiche de votre modèle, elle y figure à la ligne de commande de serrure. Si le courant de votre gâche la dépasse, ou si votre gâche fonctionne en courant alternatif, intercalez un relais de puissance entre la platine et la gâche. C'est une pièce de quelques euros qui protège un appareil bien plus cher.

Gâche, ventouse ou portail : trois branchements

Ces trois commandes passent par le même relais, mais pas par les mêmes bornes. Le choix dépend d'une seule question : que doit-il se passer quand le courant s'arrête ?

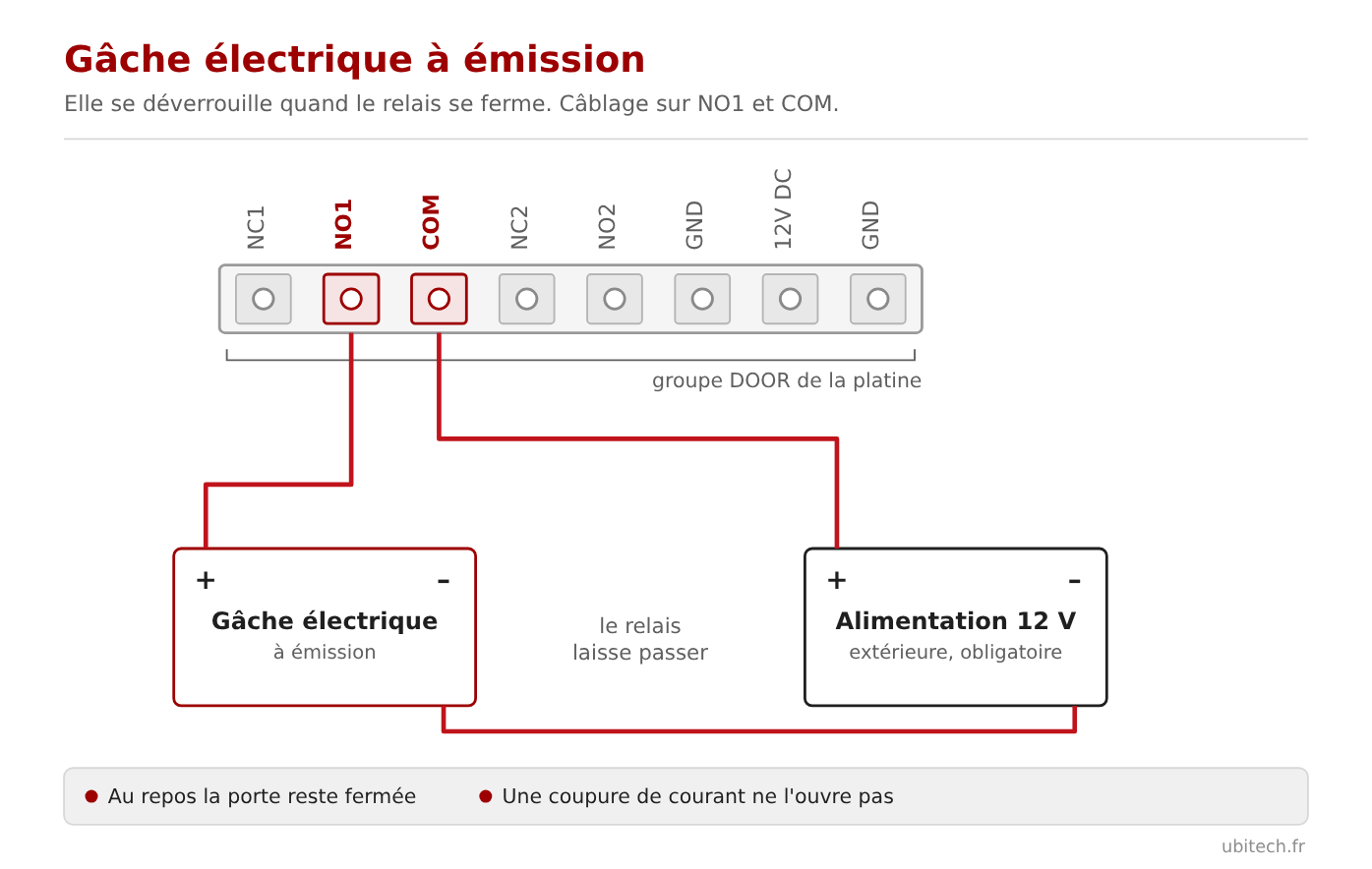

La gâche électrique à émission

C'est le cas le plus courant. Au repos, sans courant, la porte reste verrouillée. Le relais se ferme une seconde, la gâche reçoit le courant de son alimentation, et la porte s'ouvre.

Le circuit forme une boucle simple : la borne COM reçoit le plus de l'alimentation, la borne NO repart vers la gâche, et la gâche revient au moins de l'alimentation.

Un point qui lève bien des hésitations : le relais est un contact sec, sans polarité. Le plus et le moins que vous voyez sur le schéma concernent la gâche et son alimentation, jamais les bornes de la platine.

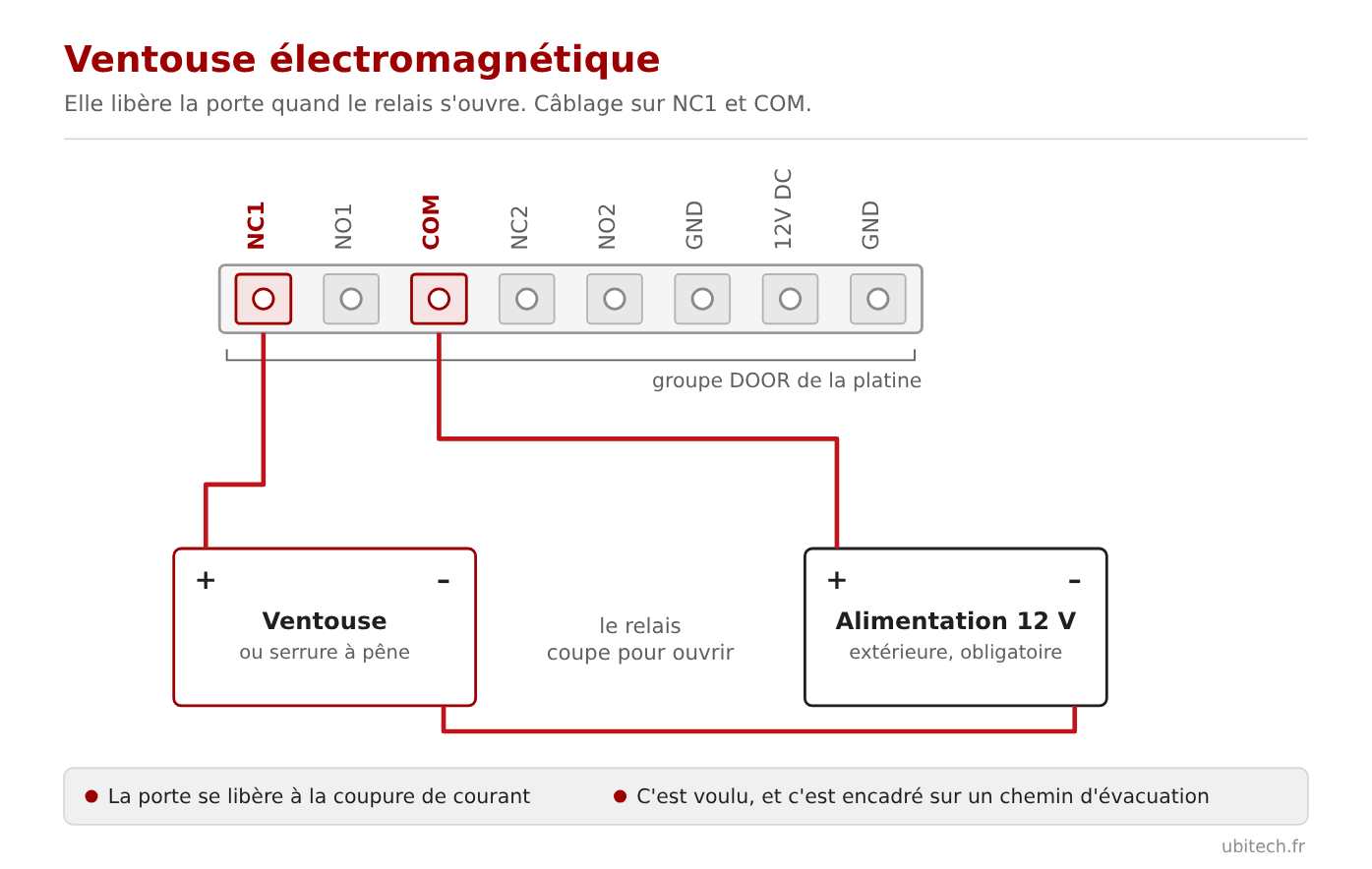

La ventouse et la serrure à pêne

Ici, tout s'inverse. Une ventouse tient la porte tant qu'elle est alimentée : elle est sous tension en permanence, et c'est la coupure du courant qui libère l'accès. Le relais ne ferme donc pas le circuit pour ouvrir, il l'ouvre.

D'où le câblage sur NC et COM, et non sur NO. Le branchement reste une boucle, avec la même alimentation extérieure, mais le point de départ change de borne.

Un point de sécurité à connaître avant de choisir. Ce comportement n'est pas un détail technique : une ventouse libère la porte dès que le courant manque, ce qui est précisément ce qu'on attend d'un accès situé sur un chemin d'évacuation. Dans un établissement recevant du public, l'installation d'une ventouse et de son dispositif de déverrouillage d'urgence est encadrée. Faites valider votre projet par un professionnel du bâtiment plutôt que de vous fier à ce seul schéma.

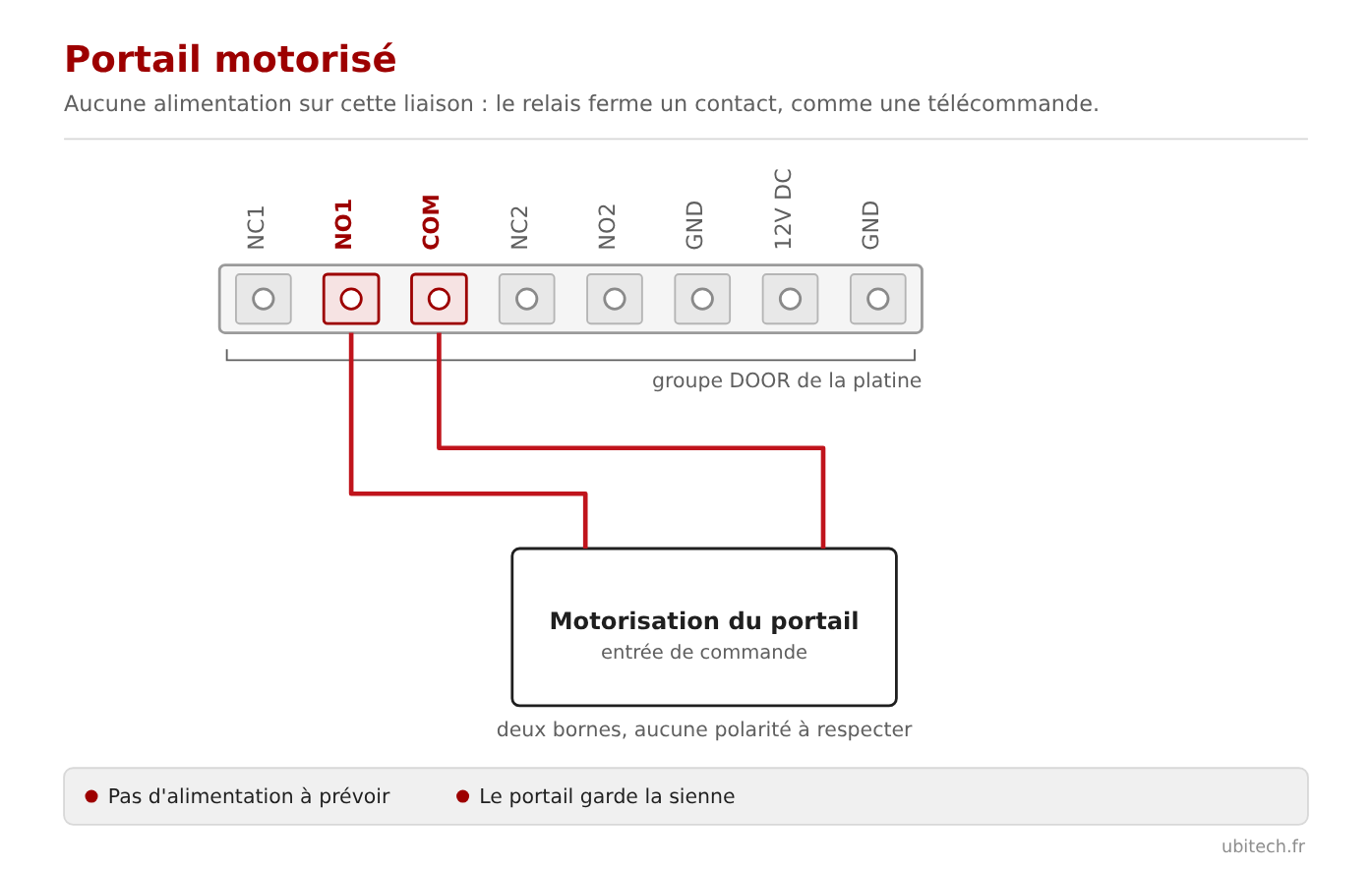

Le portail motorisé

Voici le branchement le plus simple des trois, et celui qui surprend le plus. Un portail motorisé possède déjà son alimentation : il attend seulement un ordre, sous la forme d'un contact qui se ferme entre ses deux bornes de commande, comme le ferait une télécommande.

Vous reliez donc NO et COM aux deux bornes de commande de la motorisation, sans alimentation à prévoir et sans polarité à respecter sur cette liaison.

Pourquoi NO et NC ne s'échangent pas

Un lecteur pressé pourrait croire que ces deux bornes font la même chose à l'envers, et qu'une erreur se rattrape en inversant deux fils. C'est vrai pour le confort, c'est faux pour la sécurité.

Une ventouse câblée par erreur sur NO reste relâchée au repos et ne se verrouille que pendant l'impulsion : la porte n'est plus tenue. Une gâche câblée sur NC reste alimentée en permanence, ce qui la chauffe et la fatigue. Prenez le temps de vérifier cette borne avant de refermer la platine.

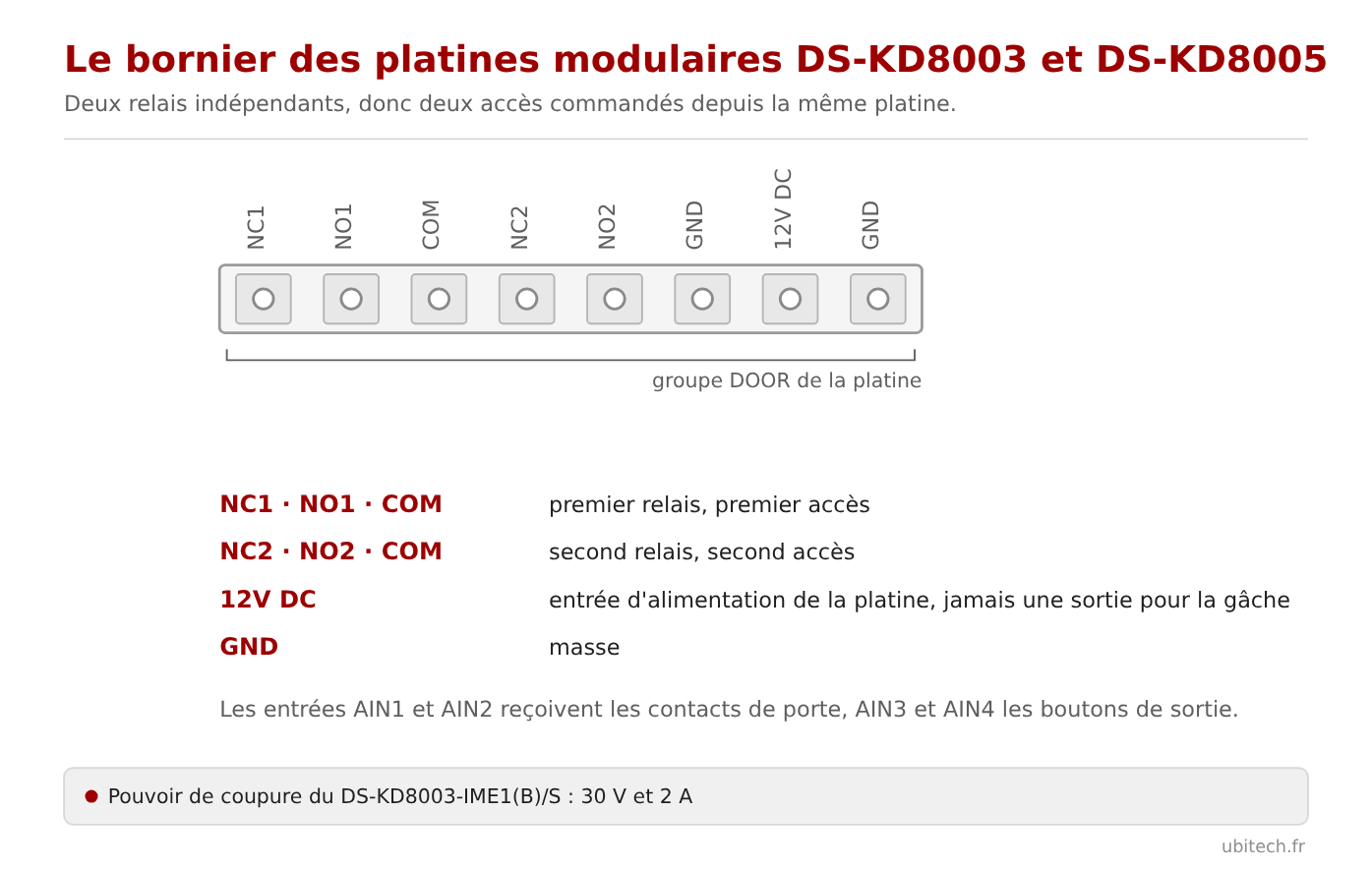

Le bornier des platines DS-KD8003 et DS-KD8005

Ces deux gammes partagent exactement le même bornier, ce qui simplifie les choses : un seul schéma vaut pour les deux. Le groupe repéré DOOR compte huit bornes, dans cet ordre.

Deux relais, donc deux accès

C'est l'avantage pratique des platines modulaires sur les platines compactes. Vous pouvez commander le portail depuis le premier relais et le portillon depuis le second, avec deux touches distinctes sur le poste intérieur.

Le bouton de sortie et le contact de porte

Deux accessoires se câblent sur les entrées voisines, repérées ALARM IN. Les entrées AIN1 et AIN2 reçoivent les contacts de porte, qui signalent au système si la porte est réellement refermée. Les entrées AIN3 et AIN4 reçoivent les boutons de sortie, qui ouvrent depuis l'intérieur sans passer par l'interphone.

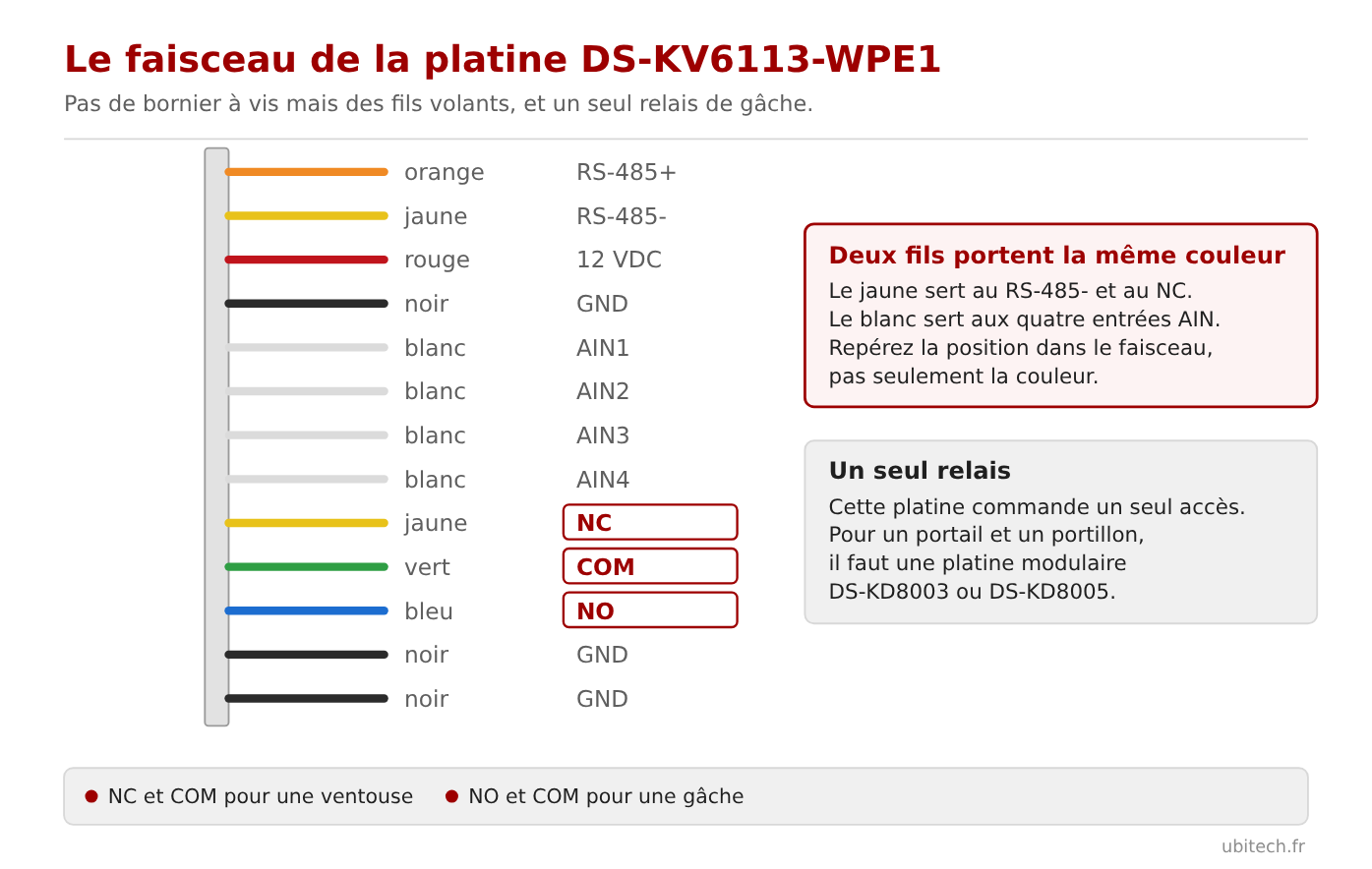

Le faisceau de la platine DS-KV6113-WPE1

Cette platine compacte se câble tout autrement. Pas de bornier à vis, mais un faisceau de treize fils volants de couleur, et un seul relais de gâche.

Le piège du code couleur

Trois couleurs se répètent dans ce faisceau. Le jaune sert au fil NC et à une liaison de communication, le blanc sert aux quatre entrées d'alarme, et le noir revient trois fois pour les masses.

Repérez donc vos fils à leur position dans le faisceau autant qu'à leur couleur. Les trois qui vous intéressent se suivent après les quatre fils blancs : le jaune du NC, le vert du COM, puis le bleu du NO.

Un seul accès commandé

Contrairement aux platines modulaires, cette platine ne porte qu'un relais. Elle commande donc un portail ou un portillon, mais pas les deux. Si votre projet en compte deux, une platine modulaire interphone vidéo IP est le bon choix dès le départ.

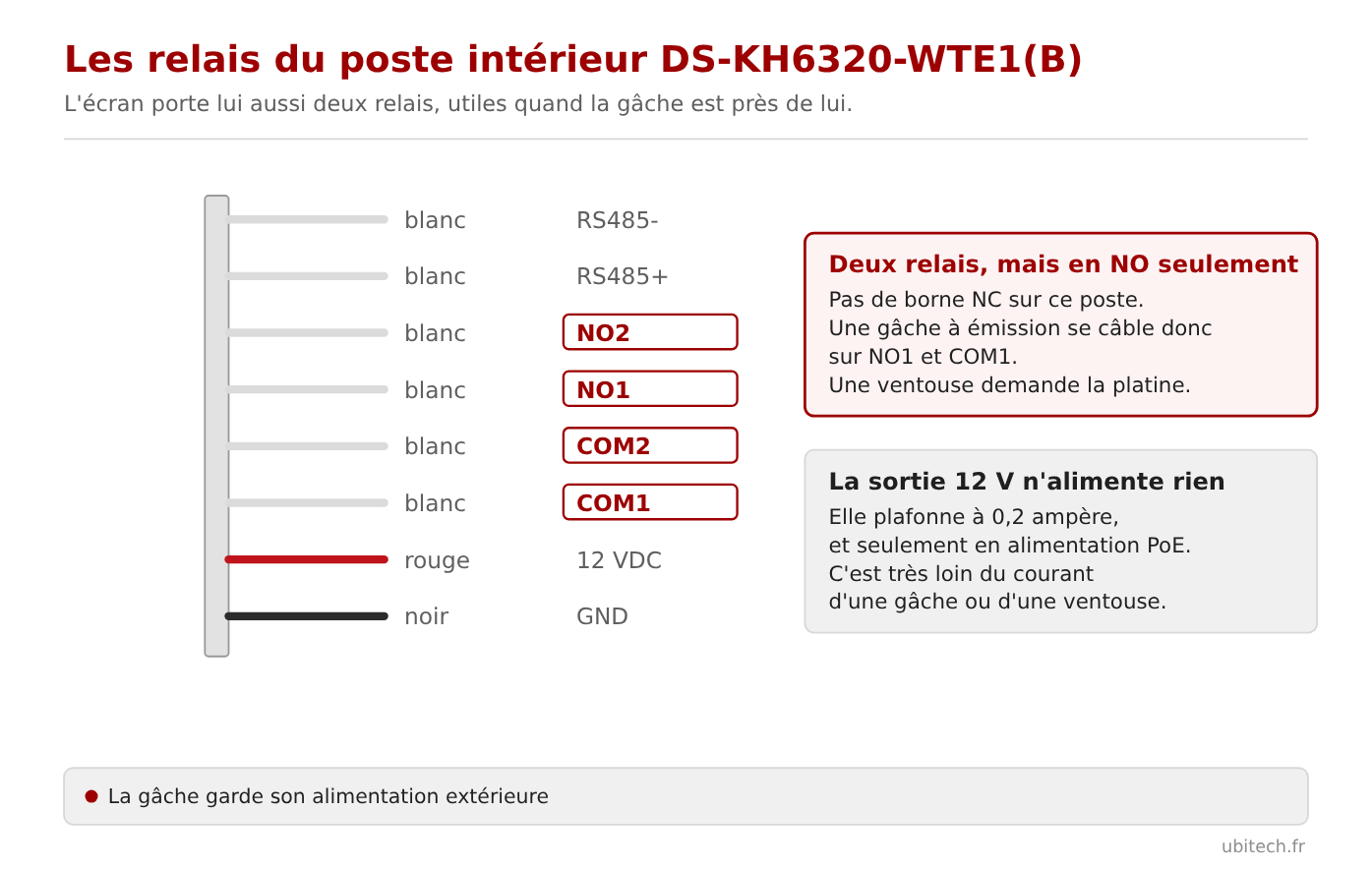

Les relais du poste intérieur

Le poste intérieur porte lui aussi des relais, ce que beaucoup ignorent. Sur le poste DS-KH6320-WTE1(B), deux relais sont disponibles sur les fils NO1 et COM1 d'une part, NO2 et COM2 d'autre part.

Quand câbler la gâche sur le poste intérieur ?

Elle devient intéressante lorsque la gâche se trouve près de l'écran plutôt que près de la platine. Pensez à l'appartement dont la porte palière est à commander, quand la platine de rue se trouve au hall de l'immeuble. Vous tirez alors deux fils du poste intérieur à la gâche, au lieu de les tirer depuis la rue.

Une différence à connaître

Ce poste ne propose que des bornes NO, sans équivalent NC. Une gâche à émission s'y câble donc directement, mais une ventouse demande les bornes de la platine. L'alimentation extérieure reste nécessaire, puisque la sortie 12 V du poste plafonne à 0,2 ampère et ne fonctionne qu'en alimentation réseau.

Les vérifications avant de câbler

Quatre points se contrôlent en quelques minutes et décident de la réussite de la pose.

• Le sens de fonctionnement de votre serrure. À émission ou à rupture, c'est ce qui désigne la borne NO ou la borne NC. L'étiquette ou la notice de la gâche le précise.
• Le courant qu'elle appelle, comparé à ce que le relais de votre modèle accepte. Au-delà, un relais de puissance s'intercale.
• L'alimentation 12 V, dimensionnée sur ce courant avec de la marge. Une ventouse consomme en permanence, là où une gâche ne consomme qu'à l'ouverture.
• Le nombre d'accès à commander. Un seul relais sur la platine compacte, deux sur les platines modulaires et sur le poste intérieur.

Faut-il un électricien pour brancher une gâche ?

Raccorder une gâche sur un relais relève du très basse tension et reste à la portée d'un bricoleur méthodique, courant coupé. Dès qu'il faut poser une alimentation sur le tableau électrique, ouvrir un coffret ou intervenir sur le 230 volts, c'est le métier d'un électricien. Et pour une ventouse sur un accès collectif, le passage par un professionnel n'est pas une précaution de confort.

Les gammes que cet article ne couvre pas

Les schémas présentés ici valent pour les platines DS-KD8003, DS-KD8005 et DS-KV6113-WPE1, ainsi que pour le poste intérieur DS-KH6320-WTE1(B). Les platines de la série DS-KV8113-WME1 et le poste DS-KH6350-WTE1 portent des bornes différentes : reportez-vous à leur propre notice plutôt qu'aux schémas de cette page. Nos conseillers vous les confirment si vous avez un doute sur votre modèle.

Ce qu'il faut retenir

L'interphone ferme un contact, il n'alimente rien. La gâche a son alimentation, et c'est elle qui fournit le courant.

Ensuite, une seule question départage les bornes : ce qui doit arriver quand le courant s'arrête. Porte fermée, c'est NO. Porte libérée, c'est NC.

Pour un portail, c'est NO également, mais sans alimentation à prévoir. Les trois schémas de cette page tiennent dans ces quatre lignes.
