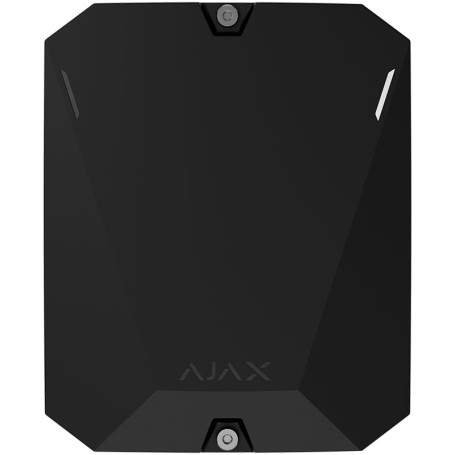

Superior MultiTransmitter G3-B
Arrivage en cours
En stock
Date de disponibilité:
Le module Ajax Superior MultiTransmitter G3 Jeweller relie des détecteurs filaires d'autres marques à un système d'alarme Ajax. Ses 18 zones câblées acceptent contacts d'ouverture, détecteurs de vibration, de bris de vitre ou de fuite. La liaison avec la centrale passe ensuite par radio.
Le protocole radio Superior Jeweller porte jusqu'à 3 500 mètres en espace dégagé. Le module est certifié Grade 3 selon la norme EN 50131, un niveau de sécurité destiné aux sites à risque élevé comme les commerces, les entrepôts ou les bureaux.
*Batterie de secours vendue séparément.
Bon à savoir : ce module s'installe à l'intérieur des locaux protégés et s'alimente sur le secteur. Plusieurs détecteurs peuvent partager une même zone, dans la limite de la puissance disponible sur les lignes d'alimentation.
La compatibilité dépend du modèle de centrale Ajax et de sa version. Contactez notre service client au 01 85 400 410 pour la valider avec votre installation.
Fiche technique Ajax Superior MultiTransmitter G3
Téléchargement (2.56M)| Marque | Ajax |
| Gamme | Superior Line |
| Nombre de zones | 18 zones |
| Distance RF | 3 500 mètres |
| Famille de produit | Répéteur & transmetteur |
| Couleur | Noir |
Le module Ajax Superior MultiTransmitter G3 Jeweller raccorde jusqu'à 18 zones de détecteurs filaires à un système d'alarme Ajax et transmet leurs événements à la centrale par radio. Il convient pour conserver les détecteurs câblés d'une installation existante tout en passant sur la gestion Ajax.
Un module d'intégration fait le lien entre des équipements filaires et une alarme sans fil. Chaque détecteur câblé est relié à une zone du module. Le module surveille l'état de ces zones et envoie alarmes et événements à la centrale Ajax.
Les dispositifs raccordés apparaissent dans les applications Ajax comme des éléments du système. Vous recevez leurs notifications et vous pouvez les intégrer à des scénarios d'automatisation.
Le module accepte tout détecteur à contact sec, c'est-à-dire un contact libre de potentiel qui s'ouvre ou se ferme lors d'une détection. Il reçoit les alarmes des contacts d'ouverture de porte, des détecteurs de vibration, de bris de vitre, de fuite de gaz ou d'eau.
Une résistance de fin de ligne (EOL, End Of Line) se place au bout du câble du détecteur. Le module mesure sa valeur pour savoir si la ligne est normale, en alarme, coupée ou court-circuitée. La mesure automatique depuis l'application évite de démonter chaque détecteur pour relever les valeurs existantes.
Chaque zone se configure dans l'application selon le rôle de l'équipement raccordé :
Le type d'événement de chaque zone se choisit dans l'application. Ce réglage est réservé à un installateur PRO ou à un utilisateur disposant des droits d'administration.
Superior Jeweller est une version améliorée du protocole radio Jeweller, conçue pour la gamme Ajax Superior et la conformité Grade 3. La communication est bidirectionnelle et chiffrée par blocs avec une clé dynamique.
La portée atteint 3 500 mètres en espace dégagé entre le module et la centrale ou un prolongateur de portée. Elle varie selon le modèle de centrale. Le saut de fréquence change de canal radio pour limiter les interférences et les tentatives de brouillage.
Les mises à jour du module passent par une seconde liaison radio, la technologie Wings, qui porte jusqu'à 3 000 mètres en espace dégagé.
Le module alimente directement les détecteurs raccordés, sans alimentation supplémentaire.
Lorsqu'un court-circuit apparaît sur une sortie, le système coupe l'alimentation de cette sortie et vous envoie une notification.
Le module s'alimente en 100-240 V, 50/60 Hz. Il dispose d'un emplacement pour une batterie de secours* 12 V jusqu'à 7 Ah, qui prend le relais en cas de coupure secteur. Une batterie de 7 Ah se recharge à 80 % en 24 heures maximum.
Pour 60 heures de fonctionnement sur batterie, la consommation des détecteurs raccordés ne doit pas dépasser 68 mA. Le système vous prévient lorsque la tension de la batterie devient faible.
*Batterie de secours vendue séparément.
Deux boutons anti-sabotage signalent toute tentative d'ouverture du couvercle ou d'arrachement du boîtier de son support.
Le module s'ajoute au système par QR code. L'installateur le configure avec Ajax PRO: Tool for Engineers ou Ajax PRO Desktop. L'utilisateur suit son installation avec Ajax Security System sur smartphone et tablette iOS et Android, ou avec Ajax Desktop sur ordinateur.

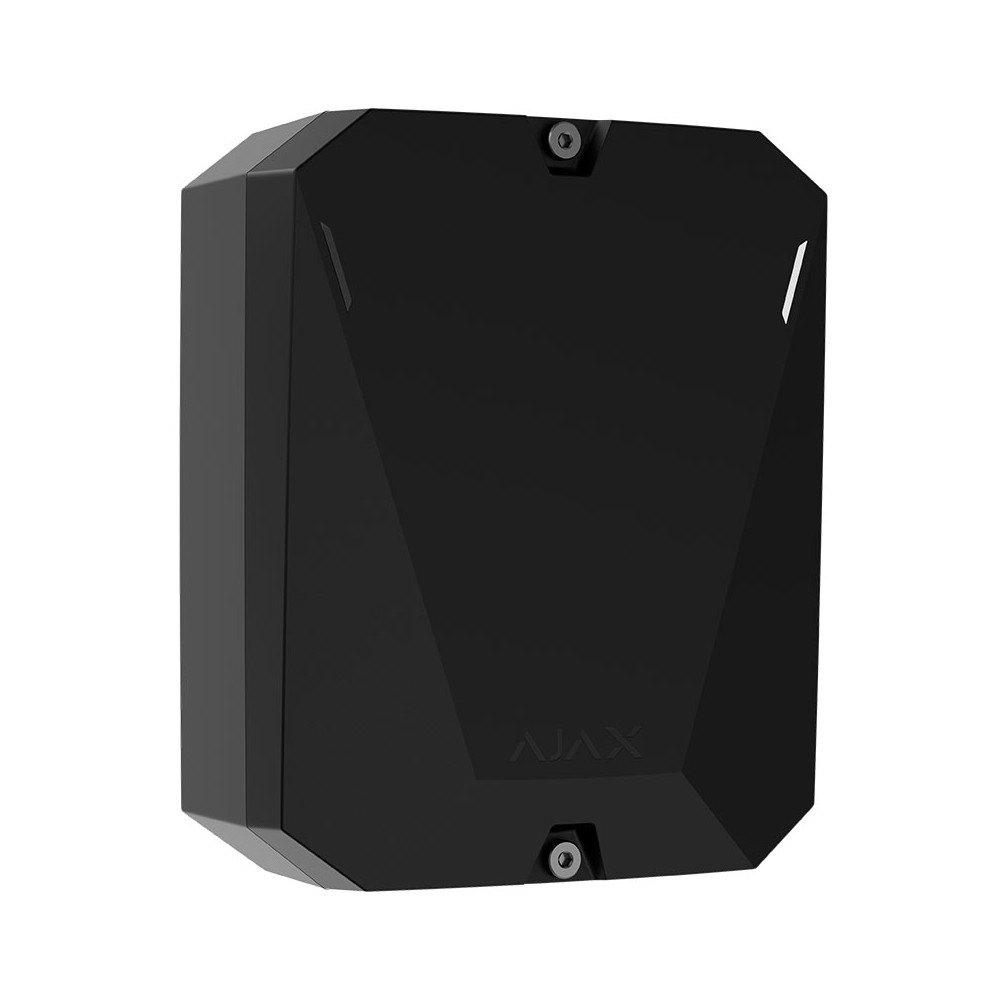

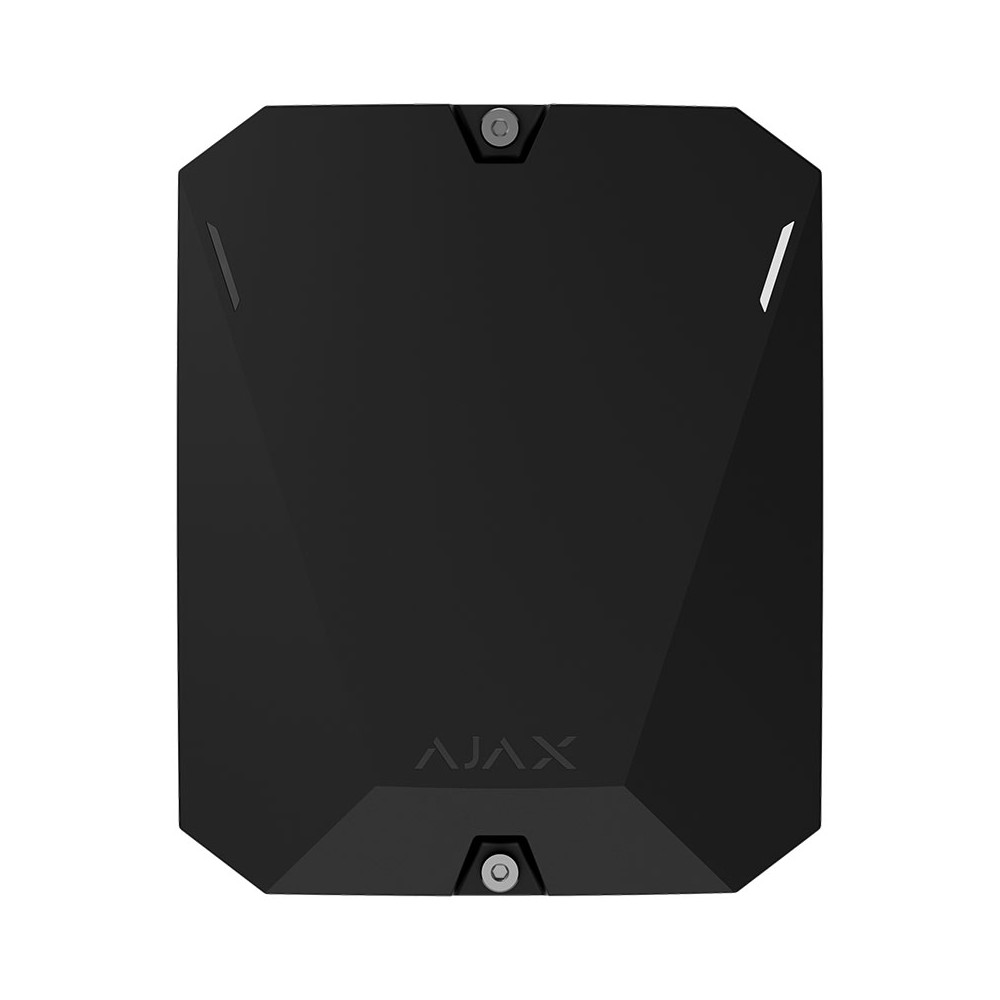

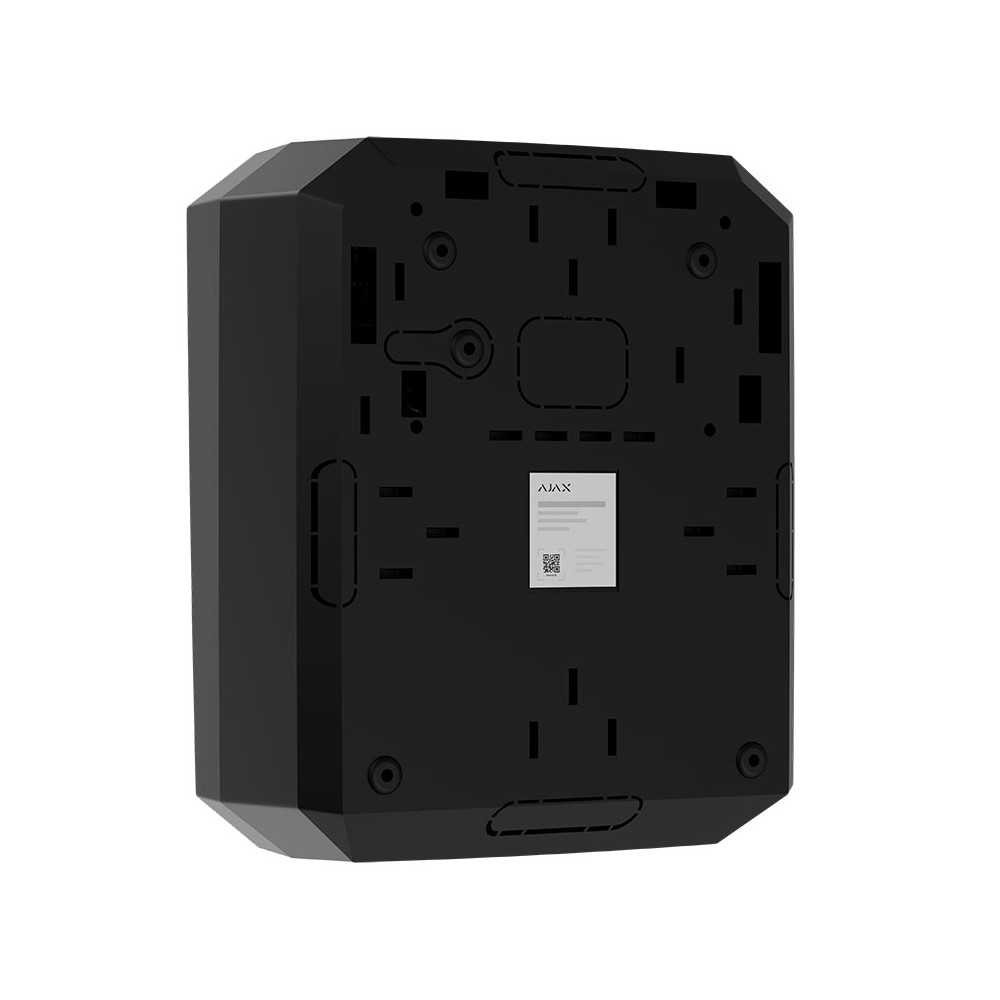

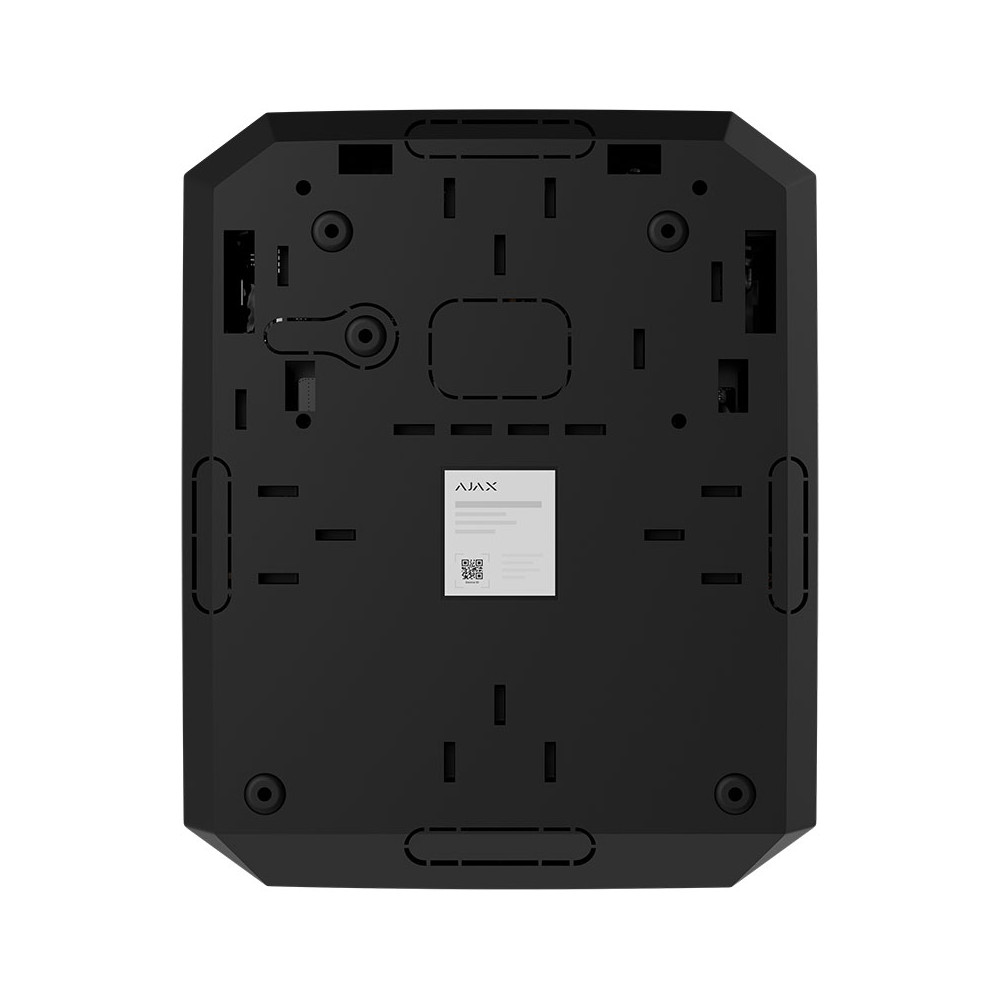

Le module est livré dans un boîtier noir de 196 × 240 × 100 mm, pour un poids de 847 g. Il s'installe à l'intérieur des locaux protégés, entre -10 °C et 40 °C avec une humidité jusqu'à 75 %.
Le Grade 3 de la norme européenne EN 50131 correspond aux systèmes d'alarme intrusion des sites à risque élevé. La classe environnementale II désigne un usage en intérieur.
| Communication radio | |
| Protocole | Superior Jeweller, bidirectionnel |
| Bandes de fréquences | 865,0 à 868,0 MHz 868,0 à 868,6 MHz 868,7 à 869,2 MHz 869,4 à 869,65 MHz |
| Puissance apparente rayonnée maximale | Jusqu'à 25 mW |
| Modulation | GFSK |
| Portée radio | Jusqu'à 3 500 mètres en espace dégagé, selon le modèle de centrale |
| Chiffrement | Chiffrement par blocs avec clé dynamique |
| Saut de fréquence | Oui |
| Mises à jour | Technologie radio Wings, portée jusqu'à 3 000 mètres en espace dégagé |
| Raccordement des dispositifs filaires | |
| Nombre de zones | 18 zones câblées |
| Longueur de câble | Jusqu'à 400 mètres (conducteurs cuivre 0,22 mm²) |
| Types de raccordement | NC, NO, EOL, 2EOL, 3EOL |
| Résistance EOL totale | 1 à 30 kΩ, par pas de 100 Ω |
| Mesure des résistances EOL | Automatique |
| Modes des zones | Détection d'alarmes, changement de mode de sécurité (KeyArm), contrôle de l'élément de blocage, contrôle de la serrure à pêne |
| Mode de fonctionnement | Impulsion, bistable |
| Types d'événements | Configurables par un PRO ou un administrateur dans l'application Ajax |
| Protection anti-sabotage | |
| Alarme anti-sabotage | Ouverture du couvercle, arrachement du boîtier |
| Protection contre l'usurpation | Authentification du module auprès de la centrale |
| Détection de perte de liaison | Après 36 secondes sans signal (selon les paramètres Jeweller ou Jeweller/Fibra) |
| Détection des défauts de ligne | Coupure, court-circuit et dysfonctionnement détectés immédiatement en 2EOL ou 3EOL |
| Court-circuit des sorties d'alimentation | Coupure de la sortie et notification |
| Alimentation | |
| Alimentation principale | 100-240 V AC, 50/60 Hz |
| Alimentation de secours | Batterie 12 V DC jusqu'à 7 Ah (non fournie) |
| Type d'alimentation | Type A |
| Tension continue | 10,5 à 15 V DC |
| Recharge de la batterie | Batterie de 7 Ah rechargée à 80 % en 24 heures maximum |
| Autonomie sur batterie | 60 heures avec une consommation des dispositifs raccordés de 68 mA maximum |
| Consommation au repos (sur batterie) | 22 mA sans dispositif filaire 35,5 mA avec 18 dispositifs filaires NC |
| Consommation maximale mesurée (sur batterie) | 24 mA sans dispositif filaire 37,5 mA avec 18 dispositifs filaires NC |
| Consommation maximale calculée (sur batterie) | 90 mA sans dispositif filaire 103,5 mA avec 18 dispositifs filaires NC |
| Alimentation des dispositifs filaires | 4 lignes, 10,5 à 15 V DC, 1 A au total |
| Alimentation des détecteurs incendie | 1 ligne, 10,5 à 15 V DC, 0,4 A |
| Seuil de batterie faible | 11,3 V DC |
| Seuil de rétablissement de la batterie | 14,4 V DC |
| Tension de fin de vie de la batterie | 10,5 V DC (arrêt du module) |
| Ondulation crête à crête maximale en sortie | 200 mV |
| Boîtier | |
| Couleur | Noir |
| Dimensions | 196 × 240 × 100 mm |
| Poids | 847 g |
| Installation | Intérieur uniquement |
| Température de fonctionnement | -10 °C à 40 °C |
| Humidité admissible | Jusqu'à 75 % |
| Indice de protection | IP30, IK06 |
| Applications | |
| Installateur | Ajax PRO: Tool for Engineers, Ajax PRO Desktop |
| Utilisateur | Ajax Security System, Ajax Desktop |
| Certifications | |
| Alarme intrusion | EN 50131-1:2006/A1:2009/A2:2017/A3:2020 EN 50131-3:2009 EN 50131-5-3:2017 EN 50131-6:2017/A1:2021 |
| Grade de sécurité | 3 |
| Classe environnementale (EN 50131) | II |
| INCERT | T 031:2017+A1:2018+A2:2022 |
| Radio (RED) | ETSI EN 300 220-1 V3.1.1 ETSI EN 300 220-2 V3.2.1 |
| CEM | ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-3 V2.3.2 EN 55032:2015+A11:2020 EN 55035:2017+A11:2020 EN IEC 61000-3-2:2019+A1:2021+A2:2024 EN 61000-3-3:2013+A1:2019+A2:2021 |
| Basse tension (LVD) | EN IEC 62368-1:2024+A11:2024 EN IEC 62479:2010 |
| RoHS | EN IEC 63000:2018 |
| PSTI UK | Schedule 1 |
| Contenu et garantie | |
| Contenu de la boîte | Module Superior MultiTransmitter G3 Jeweller, boîtier, câble d'alimentation, câble de raccordement de la batterie, kit d'installation, guide de démarrage rapide |
| Garantie | 24 mois |
