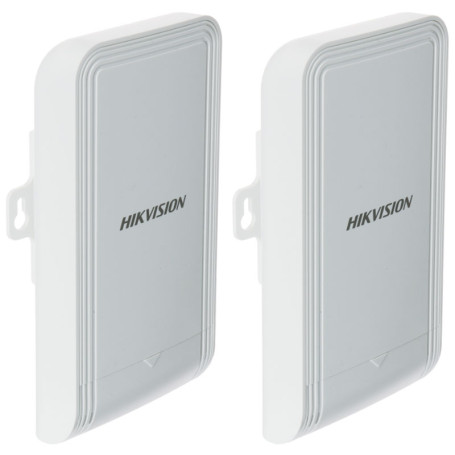

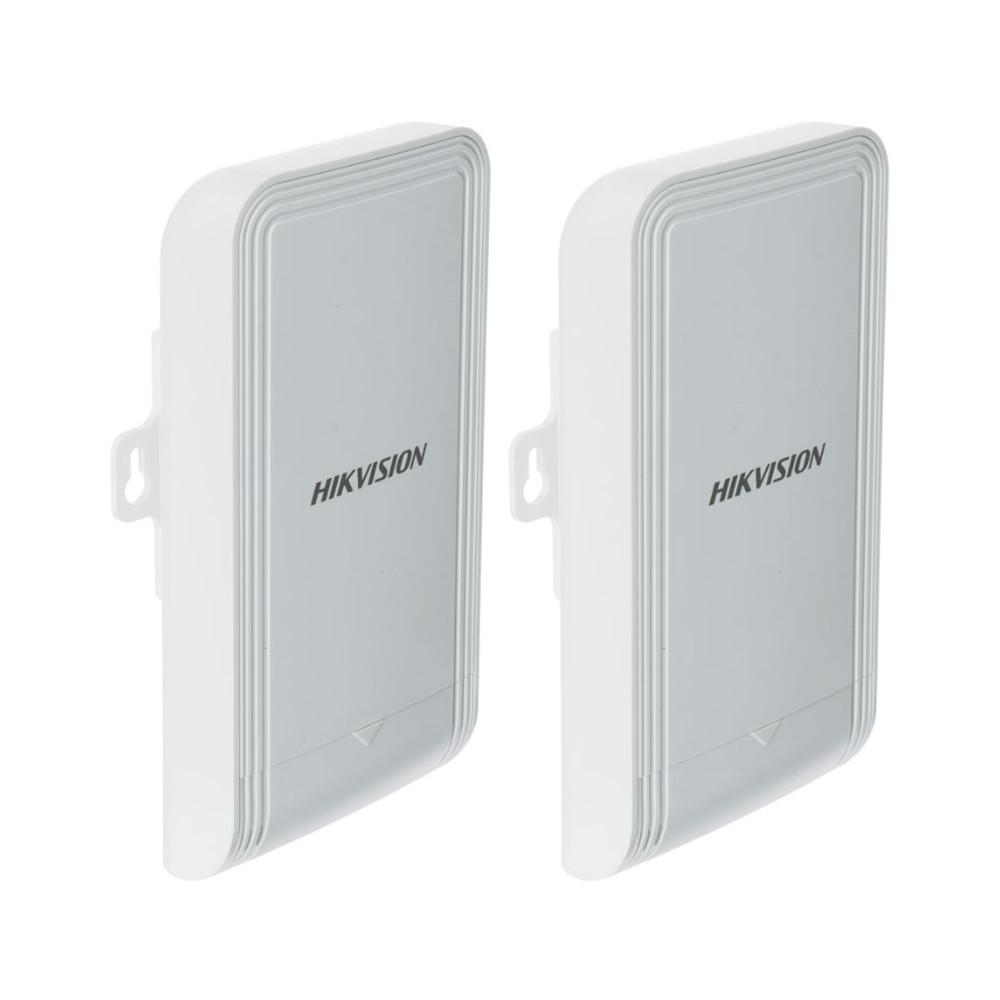

Kit de 2 ponts Wi-Fi 5 GHz 867 Mbps portée 5 km Hikvision DS-3WF02-5AC/D antenne 12 dBi intégrée PoE et IP55

Pont Wi-Fi 5 GHz Hikvision DS-3WF02-5AC/D livré par paire avec antenne 12 dBi intégrée et sortie PoE pour caméra

Le kit Hikvision DS-3WF02-5AC/D relie deux points d'une installation par une liaison radio 5 GHz, jusqu'à 5 km. Chaque pont transporte plusieurs flux vidéo haute définition et alimente la caméra raccordée à son port de sortie PoE.

Relier deux bâtiments sans tirer de câble

Une tranchée, un passage sous voirie ou une traversée de cour coûtent cher et prennent du temps. La liaison radio remplace ce câble : un pont d'un côté, un pont de l'autre, et le réseau circule entre les deux. Les usages courants vont de la vidéosurveillance d'un portail éloigné au raccordement d'un hangar, d'un atelier ou d'un second bâtiment.

Jusqu'à 5 km et 867 Mbps sur la bande 5 GHz

L'interface radio atteint 867 Mbps aux normes IEEE 802.11a, 802.11n et 802.11ac. Le débit réellement disponible dépend de la distance entre les deux ponts.

• Liaison point à point : 90 Mbps jusqu'à 1 km, 40 Mbps à 5 km.
• Liaison point à multipoint : 80 Mbps à 1 km, avec un pont central qui dessert jusqu'à 4 ponts distants.

La largeur de canal se règle sur 20, 40 ou 80 MHz, en sélection automatique ou manuelle. Les fonctions IFM, IPM, DFS et TPC complètent la gestion du signal.

Une antenne directive intégrée à aligner

Chaque pont embarque une antenne 12 dBi MIMO 2 x 2. Son faisceau s'ouvre à 35° à l'horizontale comme à la verticale : les deux ponts se posent donc en vis-à-vis, chacun orienté vers l'autre. L'application Hik-Partner Pro propose une fonction d'alignement et une analyse du spectre qui aident à viser juste et à choisir un canal dégagé.

PoE en entrée et en sortie

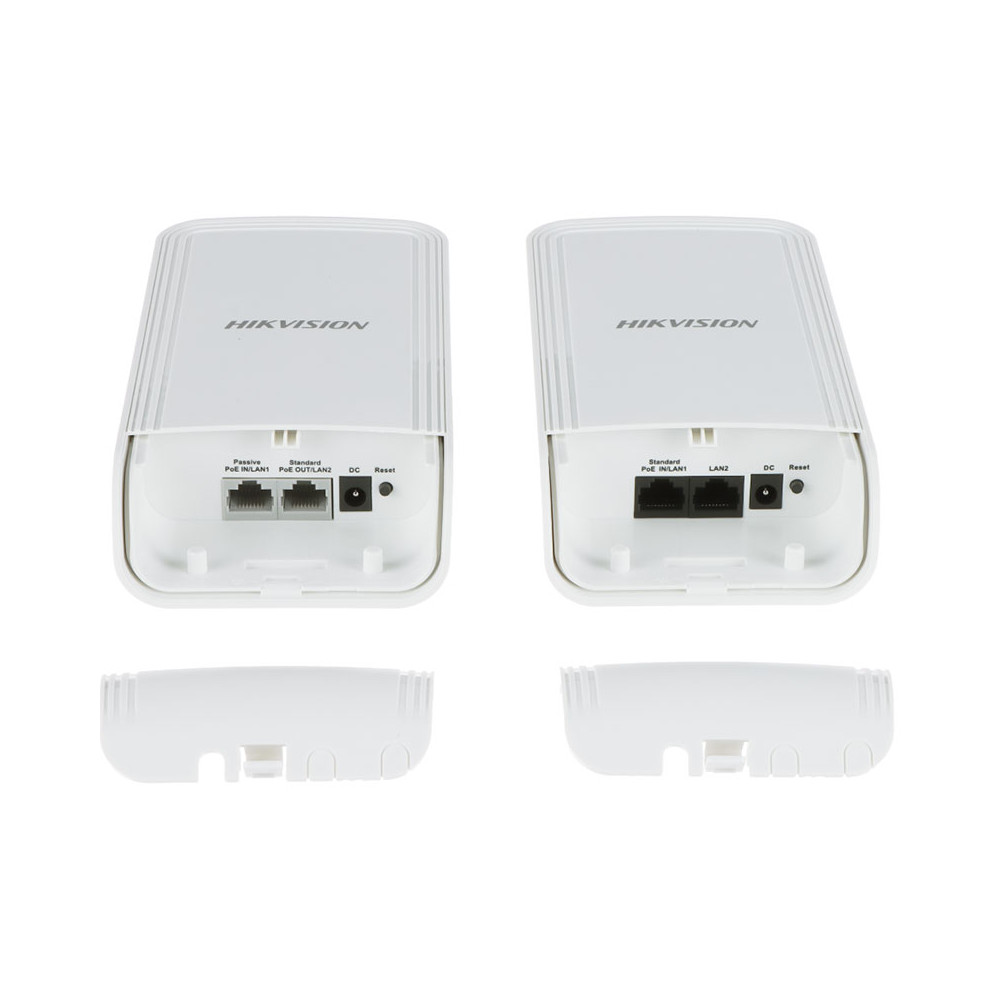

Le pont qui joue le rôle de point d'accès reçoit son alimentation sur le port LAN 1, en PoE standard IEEE 802.3af ou 802.3at. Le pont distant accepte une entrée PoE passive sur LAN 1 et dispose d'une sortie PoE IEEE 802.3af sur LAN 2.

Cette sortie délivre un budget de 10 W jusqu'à 100 m. Une caméra PoE se raccorde donc directement au pont distant, sans électricité à amener sur place. Une alimentation continue de 12 à 24 V reste possible, sachant que la sortie PoE n'est alors pas disponible.

Sécurité de la liaison radio

La liaison est chiffrée en WPA2-PSK. Le nom du réseau sans fil peut être masqué, ce qui le rend invisible lors d'une recherche depuis un appareil voisin. L'administration passe par HTTPS, et le journal système s'exporte en Syslog ou vers le centre de supervision.

Installation et conditions d'emploi

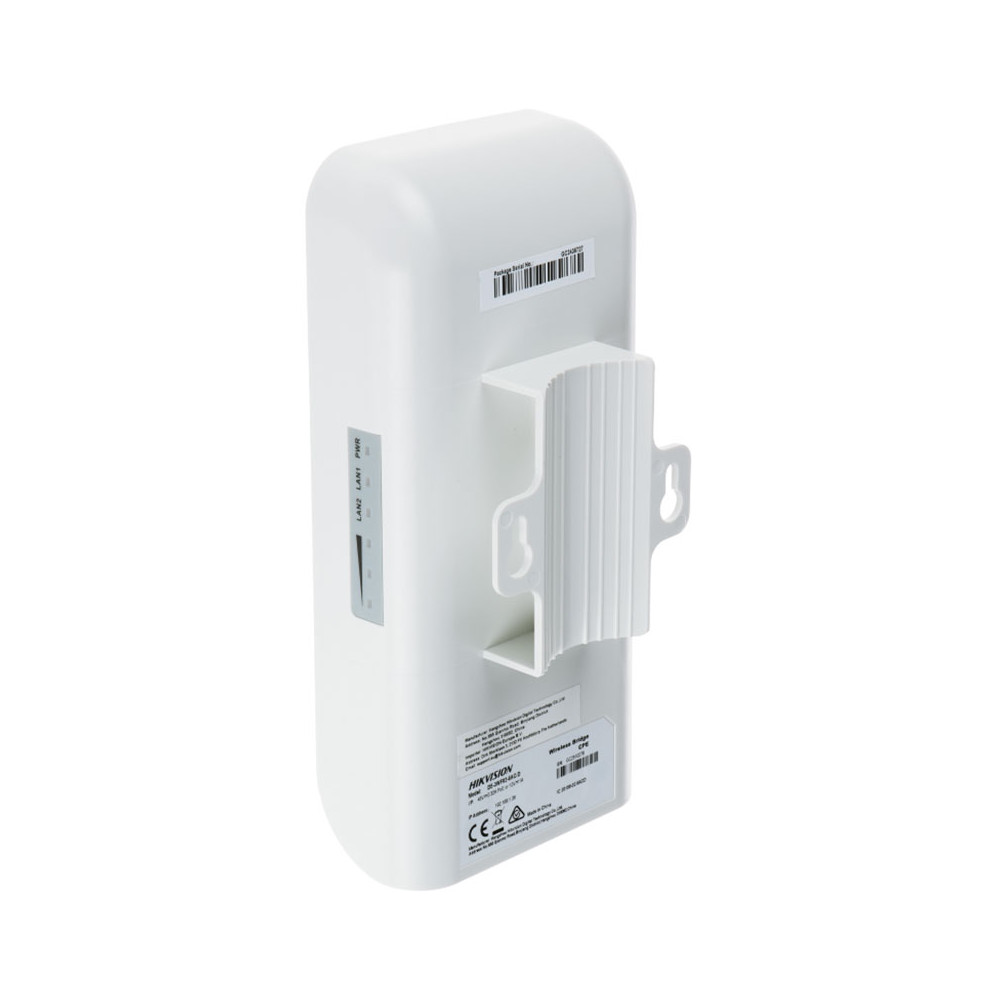

Les ponts se fixent sur un mât, avec les rubans de fixation fournis. Leur protection IP55 les protège de la poussière et des jets d'eau. Ils fonctionnent de -30 °C à 65 °C, dans une humidité de 5 % à 95 % sans condensation.

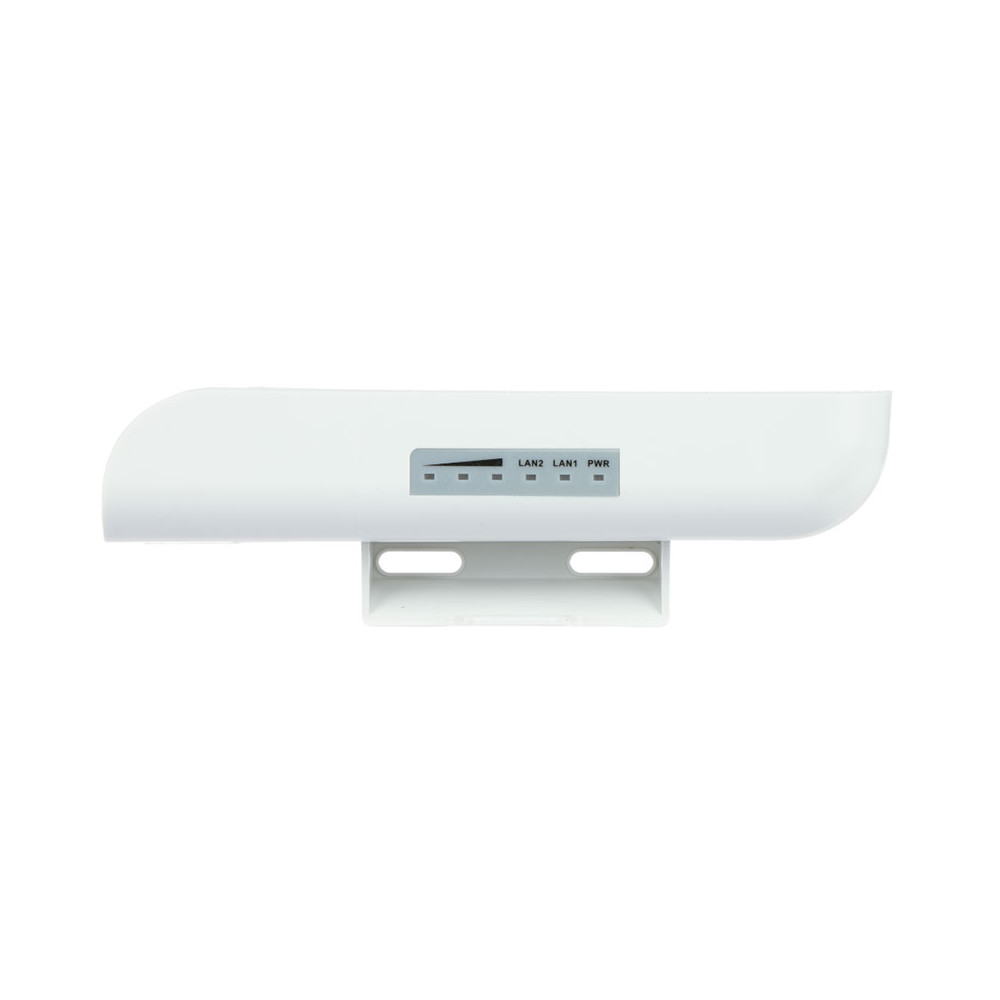

Chaque pont mesure 90,8 × 187,87 × 57,87 mm pour 0,26 kg. Trois voyants renseignent l'état : alimentation, réseau et intensité du signal. Un bouton de réinitialisation, maintenu 4 secondes, rétablit les réglages d'usine.

Mise en service et supervision

L'adresse IP se trouve avec SADP, puis la configuration se fait depuis un navigateur. Le logiciel iVMS-4200 et la plateforme HCP prennent également en charge le réglage et les mises à jour.

Hik-Partner Pro ajoute l'activation en un clic et la gestion à distance : redémarrage, restauration, affichage de la topologie, état de liaison entre le point d'accès et les ponts distants avec intensité du signal, bruit de fond et débits, réglages radio, alignement, analyse du spectre et gestion de la sortie PoE.

Certifications

• CEM : CE-EMC (EN 55032, EN 55035, EN 61000-3-2, EN IEC 61000-3-2, EN 61000-3-3, EN 50130-4), IC (ICES-003, Issue 7).
• Sécurité : CB (IEC 62368-1), CE-LVD (EN 62368-1).
• Environnement : CE-RoHS (2011/65/EU), WEEE (2012/19/EU), REACH (Règlement (CE) n° 1907/2006).
• Radio : EN 301 893, EN 300 440, EN 62311, EN 301 489-3, EN 301 489-17, EN 301 489-1, EN 55032, EN 55035, EN 61000-3-2, EN IEC 61000-3-2, EN 61000-3-3, EN 50130-4, EN 50385, EN IEC 62311, EN 62368-1.

Caractéristiques techniques du kit de ponts Wi-Fi Hikvision DS-3WF02-5AC/D

Important

Les deux ponts se posent en vis-à-vis, chacun orienté vers l'autre, sur un support rigide. Les débits annoncés correspondent à des liaisons dégagées : relief, végétation et obstacles entre les deux points influent sur le résultat. Pour valider la faisabilité de votre liaison avant commande, appelez le service client Ubitech au 01 85 400 410.
