Dahua PFM340-5CH alimentation murale 12V 4A 5 sorties pour systèmes de vidéosurveillance

Alimentation murale Dahua DH-PFM340-5CH pour caméras et accessoires basse tension

L’alimentation murale Dahua DH-PFM340-5CH est conçue pour distribuer une alimentation continue 12 V depuis le secteur pour plusieurs caméras de vidéosurveillance ou accessoires. Elle accepte une large plage d’entrée AC90 à 264 V et délivre une sortie DC12 V jusqu’à 4 A répartie sur 5 sorties protégées par fusibles.

Ce boîtier d’alimentation se fixe directement au mur et centralise l’alimentation de plusieurs équipements de sécurité dans un seul point. Il convient particulièrement aux petites et moyennes installations de vidéosurveillance, contrôle d’accès ou interphonie basse tension.

Fonction principale

L’alimentation murale Dahua DH-PFM340-5CH convertit le secteur AC90 à 264 V en courant continu 12 V pour les équipements de sécurité. La puissance totale disponible est de 4 A en 12 V DC, à répartir entre les différentes sorties selon la consommation des appareils reliés.

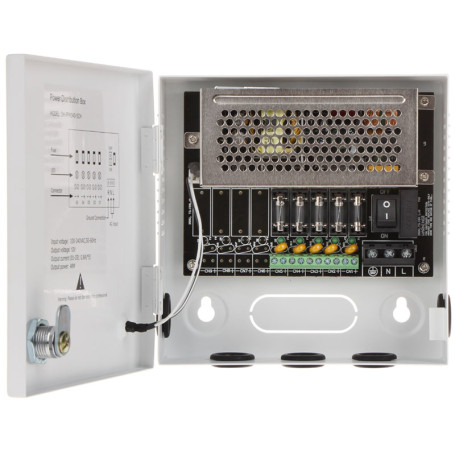

Chaque sortie dispose d’un fusible de remplacement, avec un courant maximal de 2,5 A par sortie. En cas de défaut sur une ligne, seul le fusible concerné saute, ce qui limite l’impact sur le reste de l’installation et facilite le dépannage sur site.

Compatibilité

Cette alimentation murale 12 V DC s’utilise avec tout matériel fonctionnant en 12 V courant continu dans la limite de 4 A au total. Elle convient notamment pour :

• Caméras de surveillance en 12 V DC (hors alimentation PoE)
• Petits enregistreurs vidéo, modules de contrôle d’accès ou modules de portier vidéo en 12 V DC
• Accessoires de vidéosurveillance nécessitant du 12 V (micros, éclairages complémentaires, petits modules d’interface) dans la limite de la puissance disponible

Le respect de la consommation totale (4 A maxi) et de la limite par sortie (2,5 A maxi) est essentiel lors du dimensionnement de l’installation. Il est conseillé de garder une marge de sécurité pour éviter de faire travailler le boîtier constamment à sa puissance maximale.

Installation

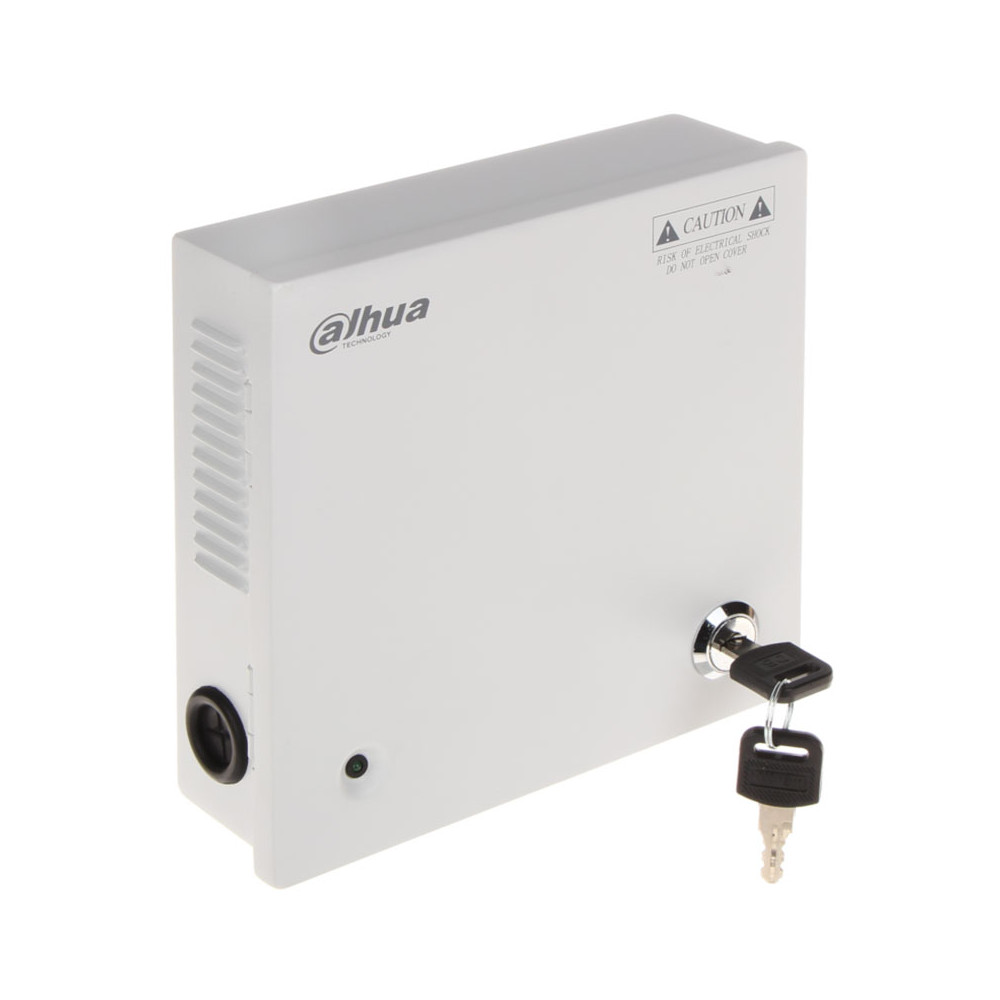

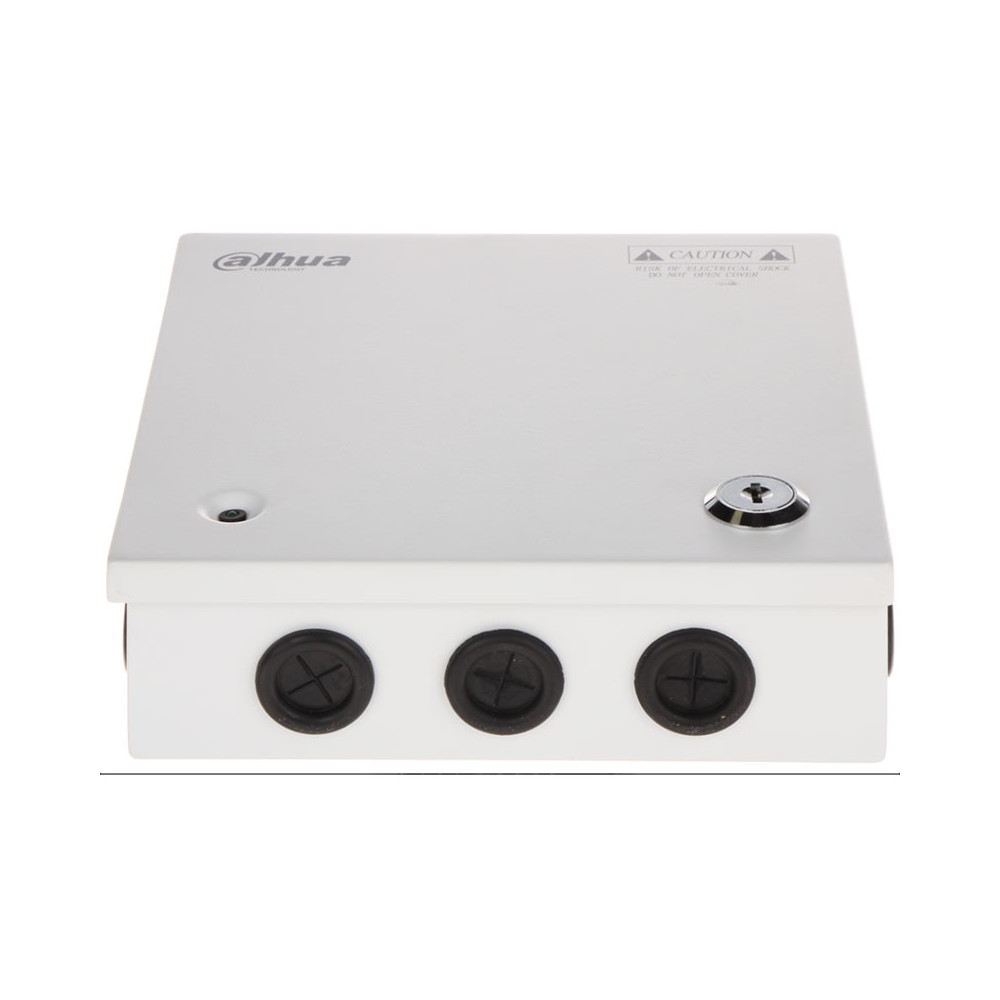

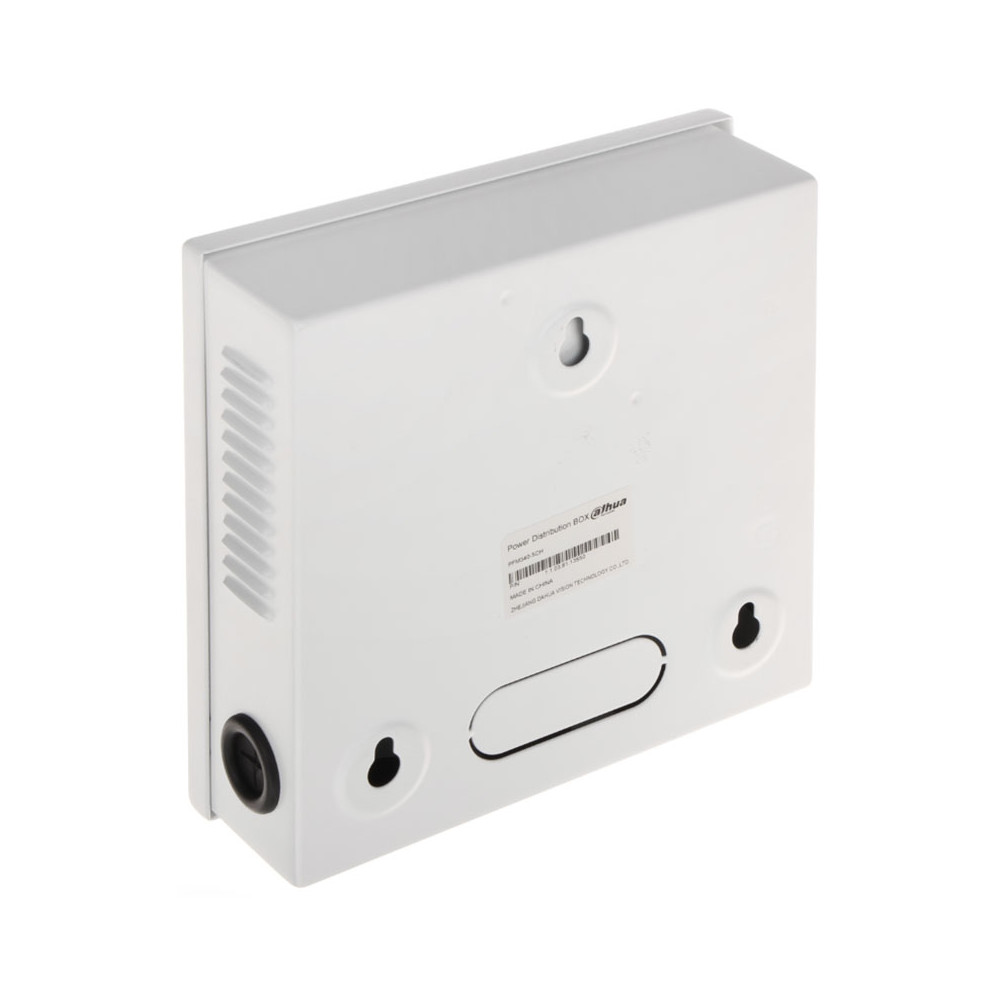

L’alimentation Dahua DH-PFM340-5CH est prévue pour un montage mural. Le boîtier s’installe de préférence dans un local technique, à proximité du passage des câbles basse tension et d’une arrivée secteur.

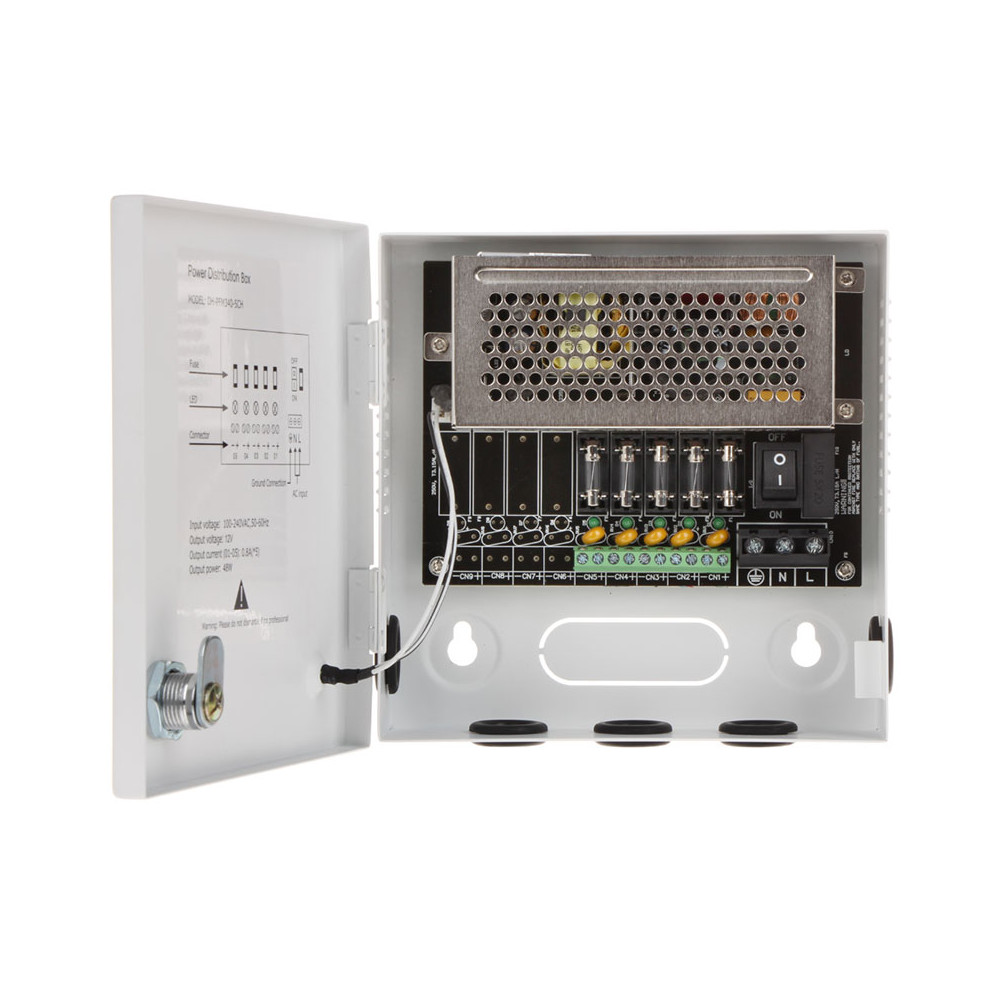

L’entrée secteur AC90 à 264 V est à raccorder en respectant la phase, le neutre et la terre, conformément aux règles électriques en vigueur. Les cinq sorties DC12 V se câblent ensuite vers chaque caméra ou équipement, avec un repérage clair des lignes pour simplifier la maintenance et le remplacement éventuel des fusibles.

Protection et fiabilité

Chaque sortie est protégée par un fusible, avec un maximum de 2,5 A par sortie. Ce principe de protection par voie réduit les risques de coupure générale en cas de court-circuit sur un seul appareil.

Le bloc d’alimentation passe un contrôle qualité complet et un test d’endurance en température élevée sur plusieurs mois. Cette procédure limite les risques de défaut prématuré en conditions réelles et sécurise l’alimentation des caméras et des autres équipements de sécurité raccordés.

Caractéristiques techniques Dahua DH-PFM340-5CH
