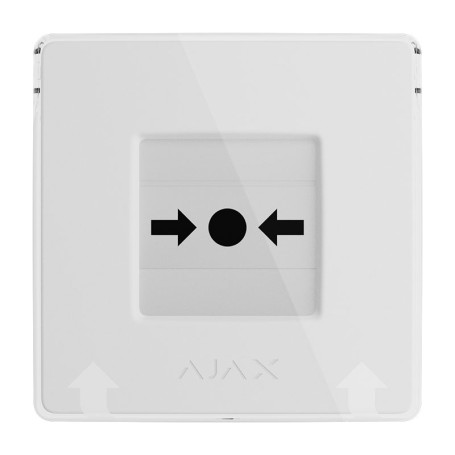

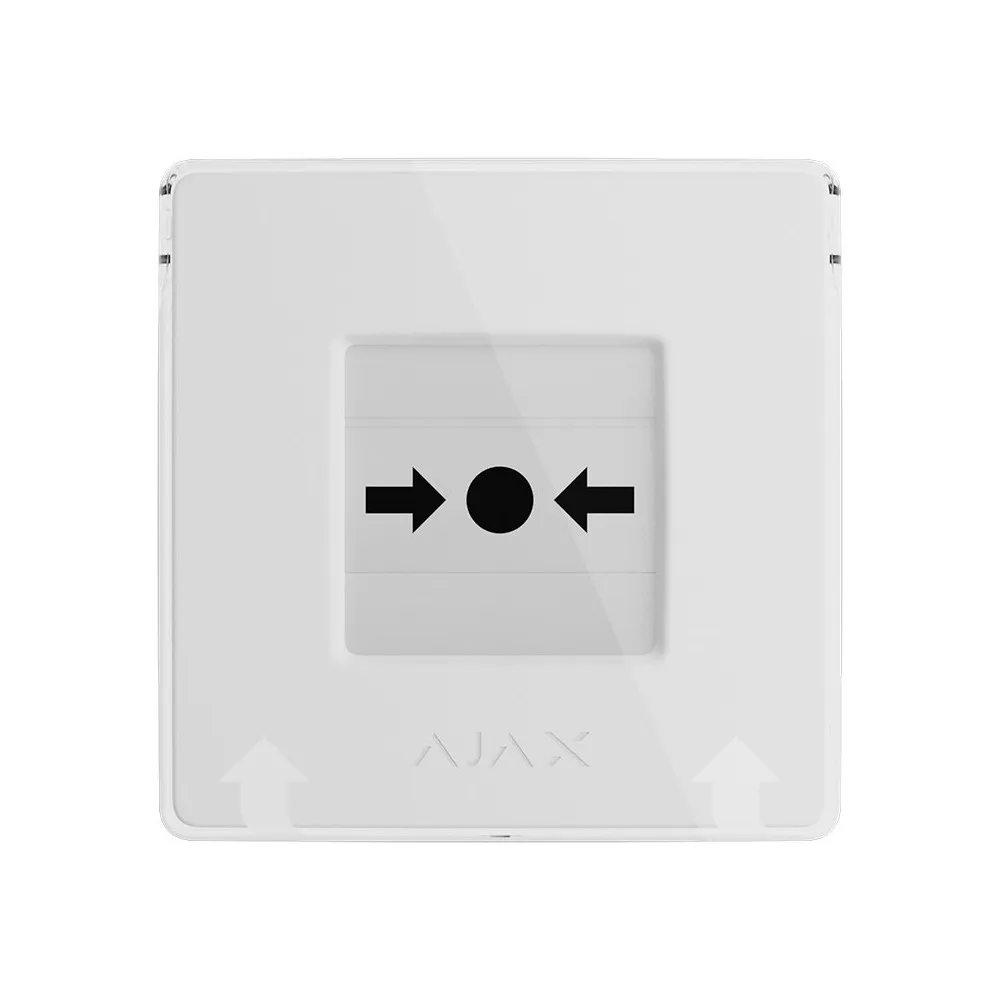

Bouton manuel incendie sans fil Ajax ManualCallPoint (White) Jeweller déclenchement alarme évacuation bâtiment

Bouton manuel sans fil Ajax ManualCallPoint (White) Jeweller pour activation d’alarme incendie et scénarios d’automatisation

Le bouton manuel sans fil Ajax ManualCallPoint (White) Jeweller est un déclencheur d’alarme murale conçu pour l’activation manuelle d’une alarme incendie dans un système d’alarme Ajax. Le dispositif fonctionne sur batterie, communique par radio sécurisée avec une centrale Ajax compatible et déclenche des scénarios programmables d’évacuation et d’automatisation. La version blanche s’intègre dans des environnements variés comme les bâtiments tertiaires, industriels, établissements scolaires ou espaces publics.

Une pression sur le bouton active l’alarme incendie, les avertisseurs sonores associés et les scénarios configurés dans les applications Ajax, puis un reset s’effectue à l’aide d’une clé fournie lorsque la situation est maîtrisée.

Technologies principales

Radio sécurisée Jeweller

La liaison radio Jeweller assure la communication bidirectionnelle entre le bouton manuel et la centrale Ajax. La portée radio atteint jusqu’à 1 700 mètres en champ libre pour la communication avec le hub, ce qui couvre de grands bâtiments ou sites multi‑bâtiments avec une seule infrastructure radio.

Le protocole Jeweller utilise un chiffrement par bloc et une authentification des dispositifs à chaque session avec le hub. Cette architecture réduit les risques de brouillage non détecté, de spoofing ou de perte de données et assure la transmission fiable des alarmes et états du bouton vers la centrale, le cloud Ajax et les applications.

Bouton à réarmement par clé

Le bouton de déclenchement dispose d’un mécanisme réarmable avec un nombre réduit de pièces mobiles. Cette conception limite les risques de blocage mécanique ou de non‑déclenchement en situation d’urgence et garantit un fonctionnement répétable sur la durée.

Après une pression, l’alarme reste active tant que le bouton n’est pas réarmé à l’aide de la clé incluse. Cette logique oblige un intervenant autorisé à se rendre sur place pour remettre le dispositif en position normale, ce qui facilite le contrôle des événements et la validation de la fin d’incident.

Supervision automatique et autodiagnostic

La supervision intégrée contrôle régulièrement l’état du bouton sans nécessiter de tests manuels fréquents. Le dispositif envoie ses statuts à la centrale avec un intervalle de communication pouvant descendre à 12 secondes, ce qui permet une détection rapide des défauts.

Un système d’autodiagnostic interne vérifie le bon fonctionnement des composants. En cas de dysfonctionnement ou de tentative d’ouverture, des notifications de maintenance ou de sabotage apparaissent dans les applications Ajax et dans le logiciel de télésurveillance connecté.

Plateforme cloud et intégration dans l’écosystème Ajax

Le bouton manuel fait partie intégrante de l’écosystème Ajax qui associe centrale, détecteurs, automatismes et cloud. Les informations d’alarme et d’état transitent par le hub puis par Ajax Cloud pour une visualisation en temps réel dans les applications mobiles et dans les interfaces professionnelles.

Cette intégration permet aux installateurs et gestionnaires de site de suivre l’historique des déclenchements, d’ajuster à distance les scénarios d’automatisation associés au bouton et de centraliser la gestion de plusieurs sites dans un environnement unique.

Fonctions de détection

Déclenchement manuel d’alarme incendie

Le bouton manuel Ajax ManualCallPoint (White) Jeweller déclenche une alarme incendie lorsqu’un utilisateur appuie sur la face avant. L’activation envoie immédiatement un événement de type alarme au hub Ajax, qui peut relayer l’information vers une station de télésurveillance et vers tous les utilisateurs autorisés.

Le déclenchement peut activer les avertisseurs sonores intégrés aux détecteurs incendie du système et les sirènes d’intrusion, ce qui facilite l’évacuation des occupants sur l’ensemble de la zone couverte par l’installation.

Typologie d’alarmes configurables

La centrale et les applications Ajax permettent de définir un type d’alarme précis pour chaque bouton manuel. Le dispositif accepte notamment des classifications comme alarme incendie, alarme auxiliaire, bouton panique, alarme gaz, alerte de dysfonctionnement ou alerte de fuite.

Cette granularité de configuration aide les opérateurs à identifier rapidement la nature de l’événement, à adapter les procédures d’intervention et à différencier clairement les scénarios incendie des autres scénarios de sécurité ou de technique de bâtiment.

Automatisation et scénarios

Les scénarios d’automatisation associés au bouton se configurent dans les applications Ajax et agissent sur les modules d’automatisation, les sirènes et les détecteurs du système. Une pression peut déclencher des actions simples comme l’ouverture d’une serrure électrique ou la coupure d’un équipement, ou des séquences plus complexes impliquant plusieurs relais, prises connectées et modules de commutation.

Dans le cadre d’un scénario incendie, le bouton peut activer les avertisseurs sonores des détecteurs feu, commander la coupure d’alimentation générale via WallSwitch Jeweller, déclencher des éclairages de sécurité par Relay Jeweller et ouvrir des issues de secours. Cette approche structure une chaîne d’actions cohérente pour l’évacuation et l’accès des secours.

Intégration dans un système d’alarme incendie Ajax

Le bouton manuel Ajax ManualCallPoint (White) Jeweller se positionne comme un élément de commande au sein d’un système d’alarme incendie Ajax. Une pression active les avertisseurs sonores intégrés des détecteurs incendie de la même installation et peut également activer les sirènes d’intrusion installées sur site.

En parallèle, la centrale envoie l’alarme à la station de télésurveillance (CMS) ainsi qu’aux applications Ajax, qui peuvent aussi recevoir des images de vérification fournies par des détecteurs MotionCam (PhOD) et des caméras compatibles. Cette combinaison facilite l’évaluation rapide de la situation par les opérateurs et les services d’intervention.

Supervision, notifications et journalisation

Le système enregistre les déclenchements, les réarmements et les éventuels défauts du bouton dans un journal d’événements. Ce journal conserve les derniers événements significatifs en associant à chaque entrée le dispositif concerné, l’heure et la nature de l’événement.

Les applications Ajax génèrent des notifications détaillées pour chaque action, par exemple l’activation d’une alarme incendie via un bouton manuel donné puis sa restauration après réarmement. Ces informations structurent un historique utile pour les audits, l’analyse des incidents et la transmission d’éléments aux assureurs ou aux services de secours.

Installation, montage et protection

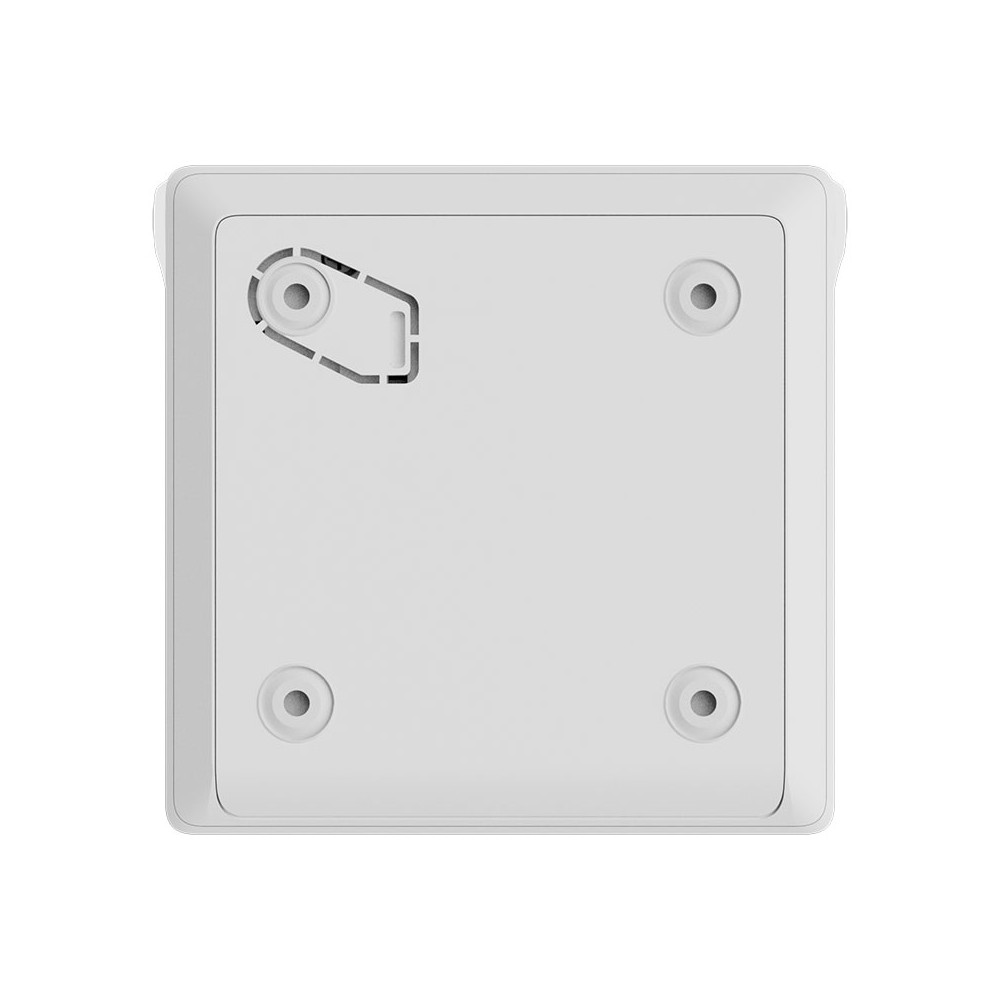

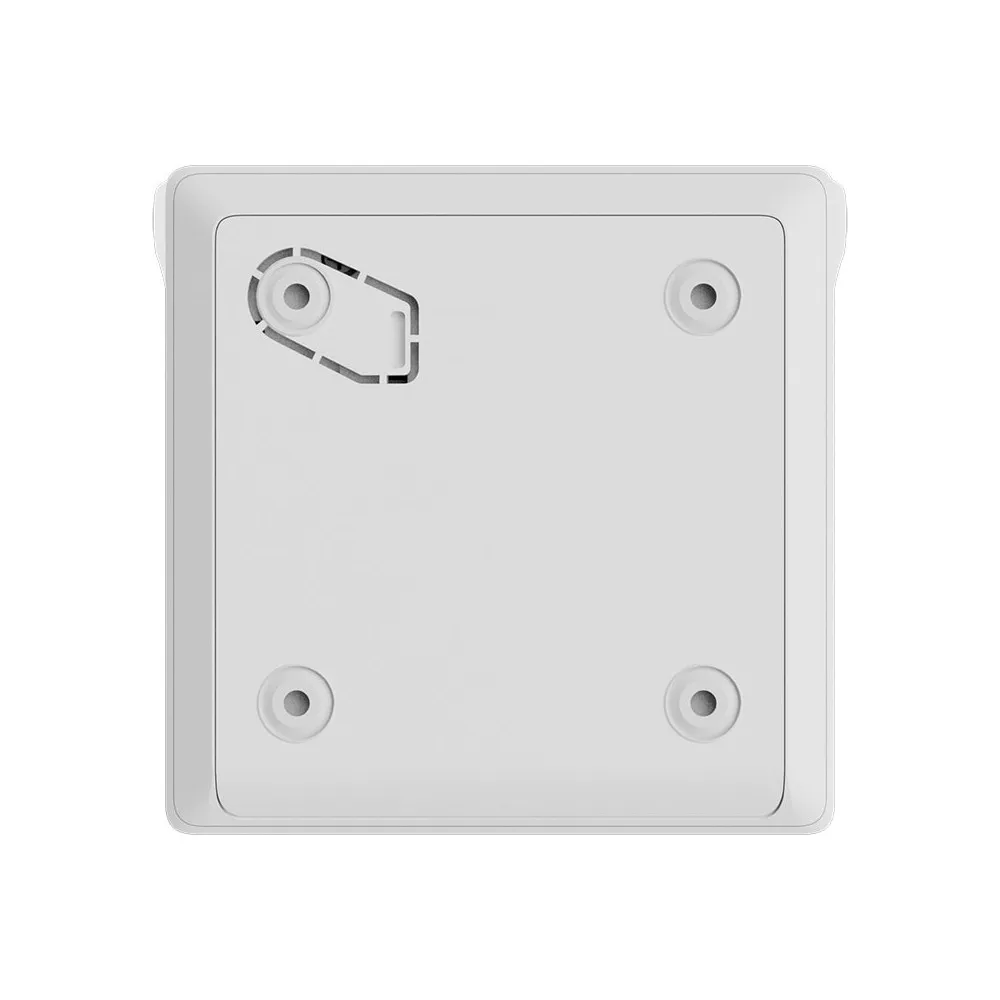

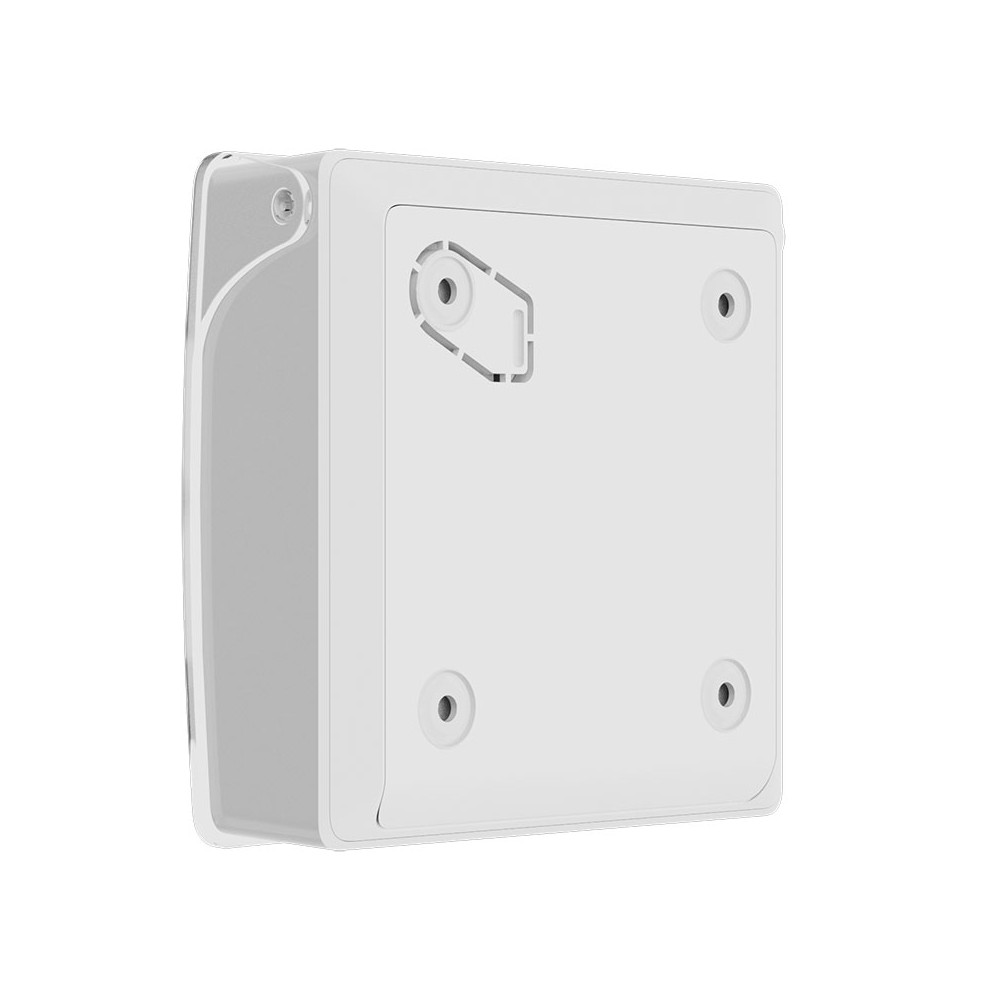

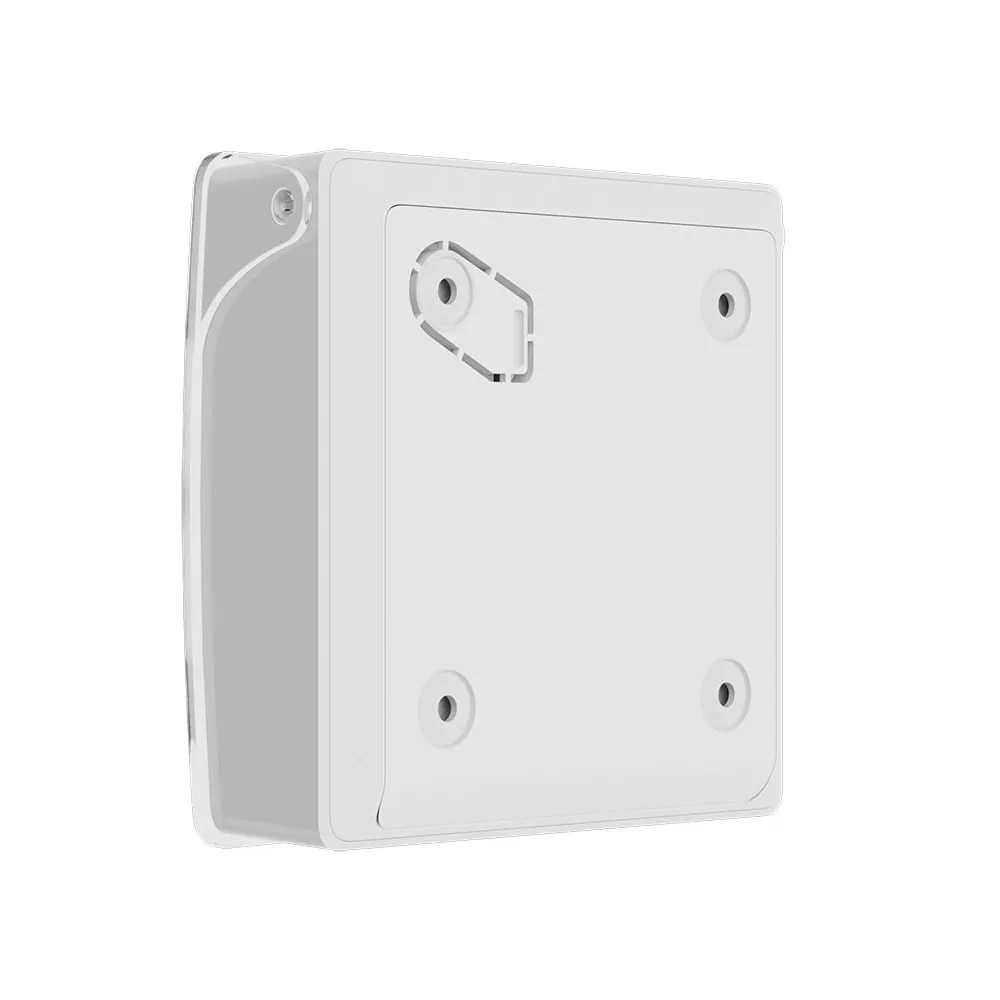

Le bouton s’installe sur un mur à l’aide du support SmartBracket fourni. Ce support intègre un contact de sabotage qui signale toute tentative de démontage ou d’arrachement du dispositif à la centrale et aux opérateurs.

Une façade transparente protège la zone de pression contre les déclenchements accidentels. Le verrouillage du boîtier sur le support SmartBracket se réalise à l’aide d’un système de blocage dédié, ce qui stabilise l’installation dans les environnements accessibles au public.

Visualisation et gestion à distance

La configuration et l’exploitation du bouton manuel s’effectuent via les applications Ajax. Ces interfaces permettent d’ajouter le dispositif au système en scannant un code QR, de paramétrer le type d’alarme associé, les scénarios d’automatisation et les paramètres de supervision.

Les opérateurs de télésurveillance et les administrateurs de bâtiment peuvent également surveiller les boutons et leurs événements via le logiciel PRO Desktop. Ce logiciel centralise les statuts des dispositifs, les journaux d’événements et les niveaux de batterie dans une interface unique pour faciliter la maintenance et le suivi des installations.

Mode d’alimentation

Le bouton manuel Ajax ManualCallPoint (White) Jeweller fonctionne sur alimentation par batterie. Le dispositif utilise deux piles remplaçables de type CR123A fournies et la durée de vie en fonctionnement atteint jusqu’à 7 ans selon la configuration et les conditions d’exploitation.

Le système Ajax signale à l’avance un niveau de batterie faible afin d’anticiper le remplacement lors des opérations de maintenance planifiées. Le remplacement des piles s’effectue sur site par un technicien ou un responsable formé, avec des batteries vendues séparément en tant que consommables.

Caractéristiques mécaniques et physiques

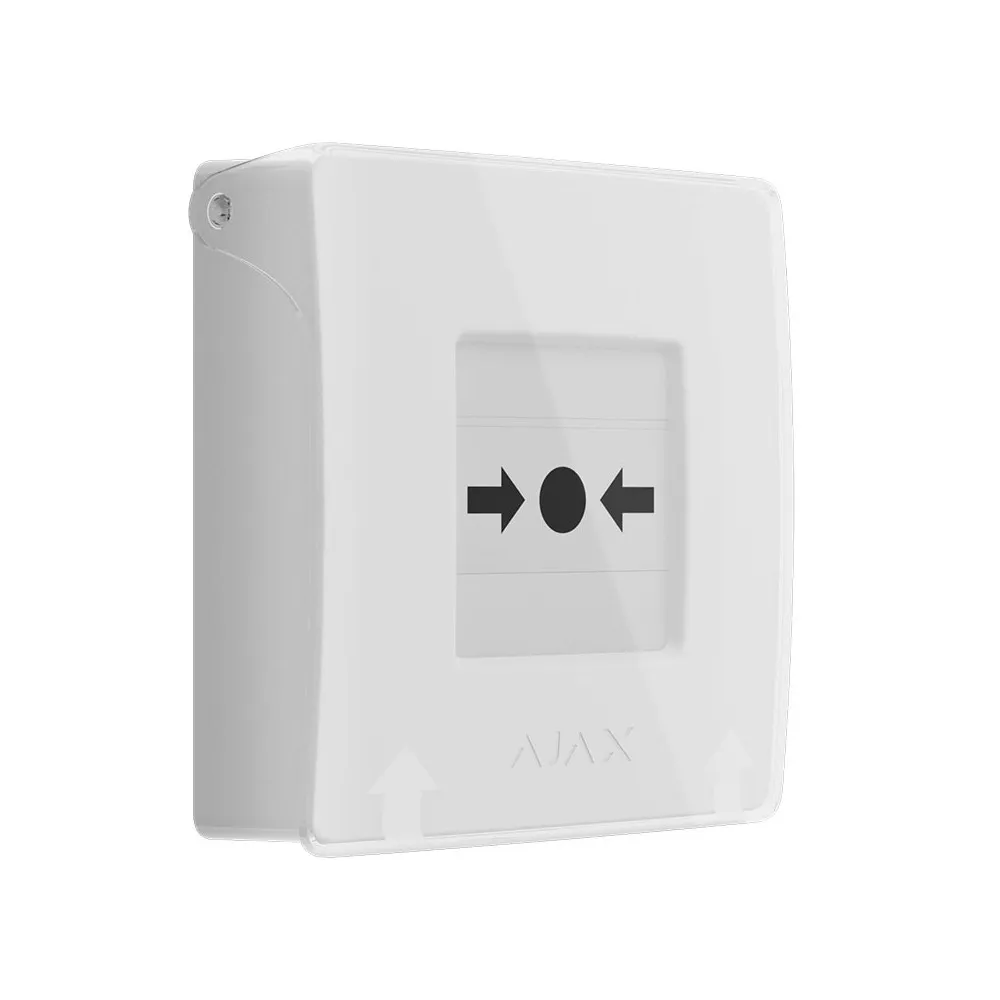

Le boîtier du bouton manuel Ajax ManualCallPoint (White) Jeweller présente des dimensions de 102 × 104 × 39 mm. Ce format compact permet l’installation en saillie sur un mur à proximité des issues, dans des couloirs, halls ou zones de rassemblement, sans empiéter excessivement sur le passage.

La version White s’adapte aux environnements où une couleur neutre est recherchée, comme les bureaux, établissements recevant du public, bâtiments éducatifs ou locaux techniques. La façade transparente limite les déclenchements involontaires tout en conservant une visibilité claire du bouton d’alarme.

Compatibilité

• Compatible avec les centrales Ajax prenant en charge le protocole radio Jeweller et la gamme ManualCallPoint Jeweller.
• Compatible avec l’écosystème Ajax incluant détecteurs incendie, sirènes, modules d’automatisation et logiciels de supervision PRO Desktop.

Caractéristiques techniques Ajax ManualCallPoint (White) Jeweller
