Module d'extension 4 relais de bus avec prolongateur Hikvision DS-PM501R4 pour alarme AX HYBRID PRO G2

Module d'extension de relais de bus 4 sorties avec prolongateur Hikvision DS-PM501R4 pour alarme AX HYBRID PRO G2

Le DS-PM501R4 est un module d'extension pour le système d'alarme Hikvision AX HYBRID PRO G2. Il apporte 4 sorties relais supplémentaires, qui permettent à la centrale de commander des équipements externes en fonction des événements de l'alarme. Il joue aussi le rôle de prolongateur de bus. C'est un module filaire, à raccorder au bus du système, pour un usage intérieur.

Quatre sorties relais pour piloter des équipements

Le DS-PM501R4 met à disposition 4 sorties relais, que la centrale peut activer selon des conditions définies : allumer un éclairage à la détection d'une intrusion, ouvrir ou fermer un portail, déclencher une sirène, piloter un automatisme. Ces relais de type SPDT (inverseurs) supportent jusqu'à 16 A, sous 24 VDC ou 250 VAC, ce qui autorise la commande d'équipements exigeants.

Prolongateur de bus intégré

Au-delà des relais, le DS-PM501R4 intègre un prolongateur de bus. Il étend la portée du bus RS-485 du système, ce qui permet d'installer des équipements plus loin de la centrale, dans les bâtiments étendus, sans perte de fiabilité du signal.

Raccordement et installation

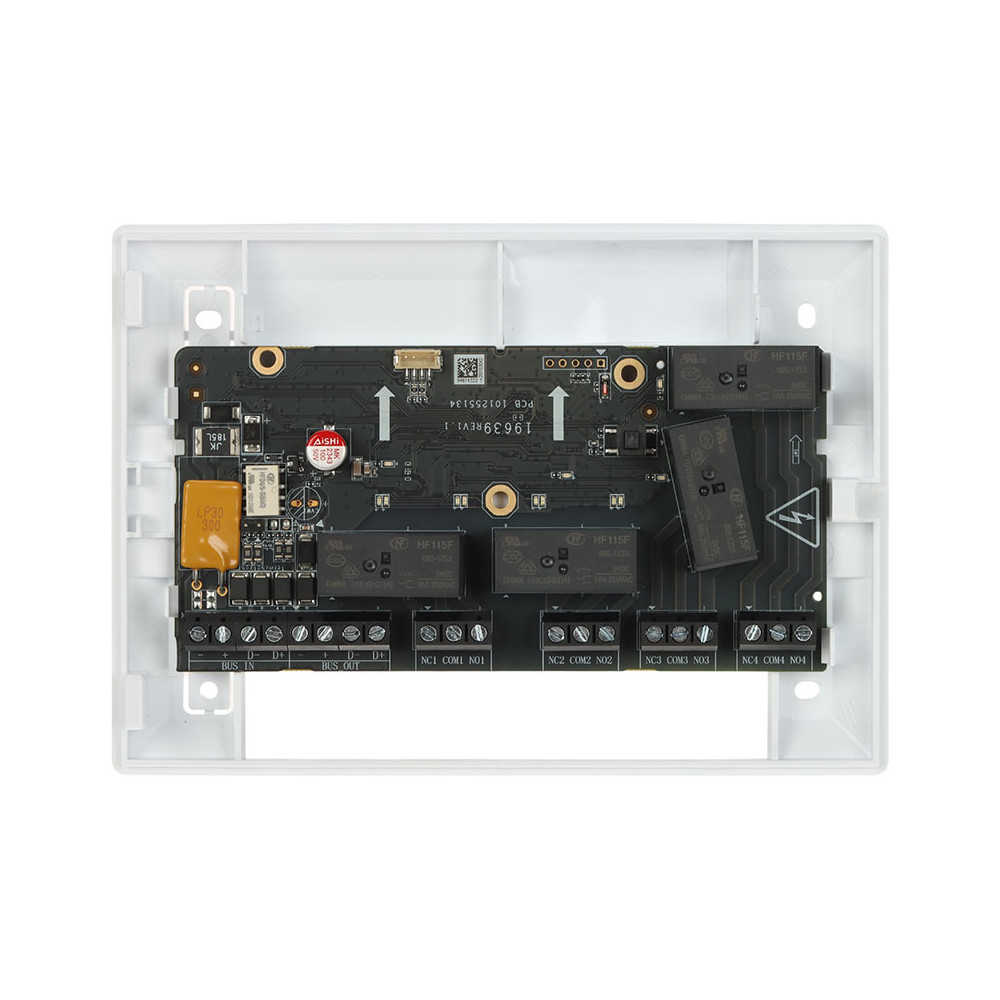

Le module se raccorde en filaire sur le bus RS-485, par un câble d'alarme à 4 conducteurs, et s'alimente en 12 VDC par ce même bus, sans alimentation séparée. Il se monte au mur, en intérieur. L'autoprotection antisabotage, à l'avant et à l'arrière, signale toute tentative d'ouverture ou d'arrachement. Format compact de 110 × 155 × 31 mm.

Spécifications techniques Hikvision DS-PM501R4
