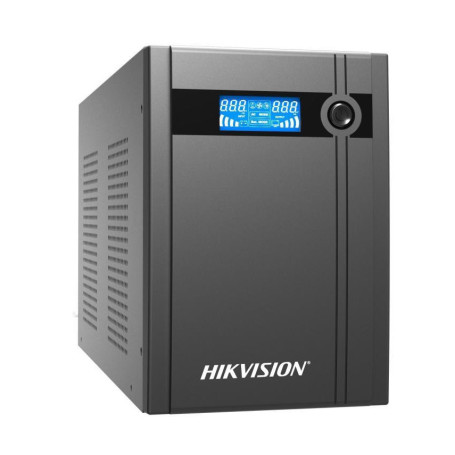

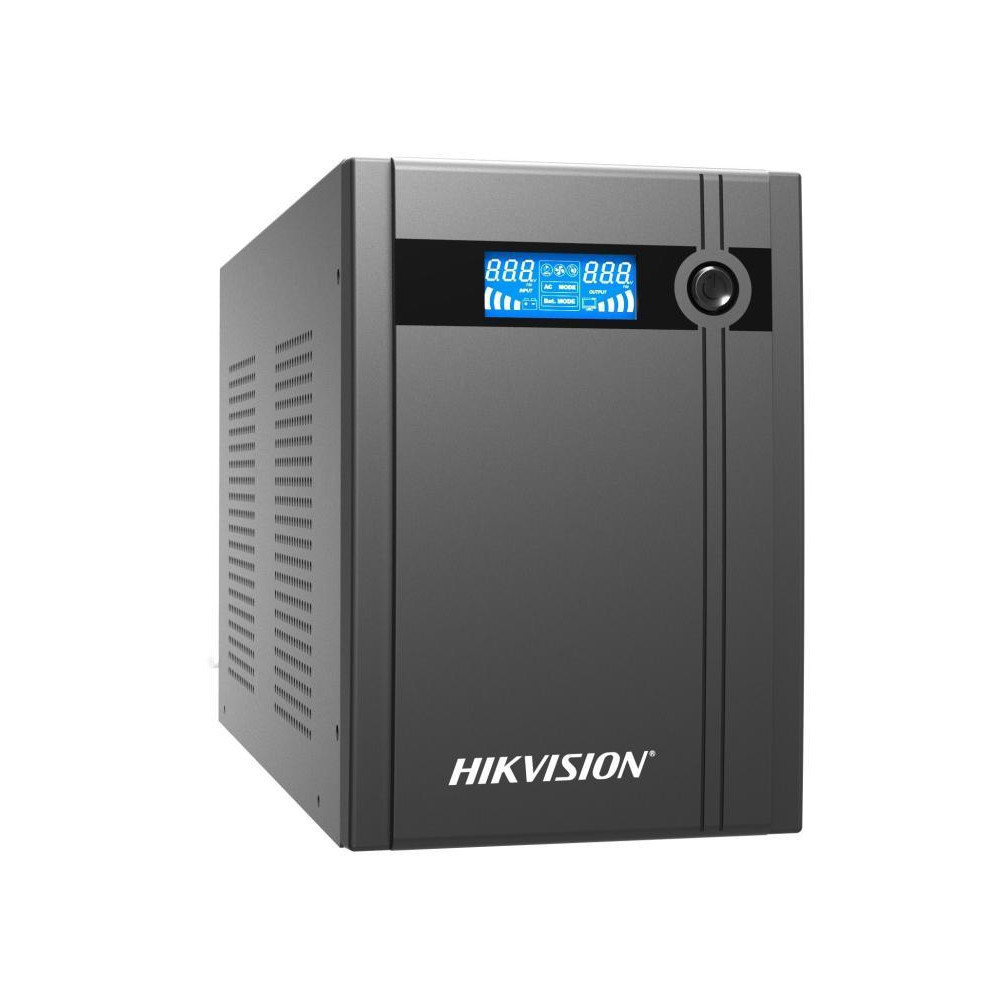

Onduleur UPS Hikvision DS-UPS3000 alimentation secourue 3000 VA avec écran LCD et port USB

L'onduleur UPS Hikvision DS-UPS3000 est un système d'alimentation secourue 3000 VA / 1800 W adapté aux installations de vidéosurveillance, de contrôle d'accès ou de centrales d'alarme gourmandes. Il stabilise la tension secteur, protège les équipements sensibles et prend le relais en cas de coupure de courant grâce à ses batteries internes. Un écran LCD en façade et un port USB facilitent le contrôle de l'état et la gestion à distance.

Fonction principale et usage en vidéosurveillance

L'onduleur Hikvision DS-UPS3000 assure une puissance de sortie de 1800 W pour tenir un nombre important d'équipements : enregistreurs vidéo, caméras, switchs réseau, box opérateur ou routeur. Le principe est simple : l'UPS filtre la tension d'entrée, alimente les appareils branchés en sortie et bascule sur batterie en cas de coupure ou de chute de tension trop importante.

Avec ses 4 prises de sortie, il est possible d'alimenter directement les équipements critiques du site. La plage de tension d'entrée de 140 VAC à 290 VAC permet de compenser les variations du réseau, ce qui sécurise le fonctionnement des systèmes de vidéosurveillance et d'alarme dans des environnements où le secteur est instable.

Régulation de tension et caractéristiques électriques

L'onduleur DS-UPS3000 dispose d'une fonction de régulation automatique de tension (AVR). La tension d'entrée est acceptée entre 140 VAC et 290 VAC et la tension de sortie est maintenue dans une plage de 210 VAC à 235 VAC. L'objectif est de garder une alimentation stable pour les appareils raccordés, même si le réseau chute ou monte ponctuellement.

La fréquence d'entrée est automatique en 50/60 Hz et la fréquence de sortie suit en 50/60 Hz ± 0,5 Hz. Le temps de transfert est inférieur ou égal à 10 millisecondes, ce qui limite fortement les coupures visibles pour un enregistreur vidéo ou un serveur de gestion. Le signal de sortie est de type PWM, adapté aux alimentations à découpage des NVR, switchs PoE et autres équipements réseau.

Batteries et autonomie

L'onduleur UPS Hikvision DS-UPS3000 fonctionne avec 4 batteries au plomb 12 V / 9 Ah montées en interne. La recharge est dimensionnée pour retrouver environ 90 % de capacité après 6 à 8 heures de charge dans des conditions normales d'utilisation. Il n'y a pas de maintenance batterie décrite dans les sources, uniquement la configuration standard de 4 blocs.

Quelques repères d'autonomie sont fournis pour dimensionner une installation :

• Charge de 100 W : environ 150 minutes de fonctionnement sur batterie
• Charge de 600 W : environ 15 minutes de fonctionnement sur batterie
• Charge de 900 W : environ 6 minutes de fonctionnement sur batterie

Ces valeurs donnent un ordre de grandeur pour estimer la tenue en cas de coupure selon la consommation totale des équipements raccordés à l'onduleur.

Sorties, connectique et port USB

L'onduleur DS-UPS3000 délivre sa puissance sur 4 prises de sortie. Les connecteurs sont annoncés de type AU TYPE I, TYPE H, Universal et TYPE L (10/16A) selon la version. Il faut donc vérifier physiquement la version de prises fournie pour adapter le câblage des équipements (cordons ou blocs multiprises adaptés).

Un port USB est présent pour la communication avec un ordinateur ou un système de supervision. Ce port sert à remonter les informations d'état de l'UPS (niveau de batterie, présence secteur, éventuels défauts) et à éventuellement automatiser l'arrêt propre d’un serveur ou d’un enregistreur compatible en cas de coupure longue. Le détail du logiciel n’est pas listé dans les données disponibles, seule la présence du port USB est confirmée.

Protections électriques intégrées

L'onduleur UPS Hikvision DS-UPS3000 regroupe plusieurs protections de sécurité afin de protéger les équipements connectés et l’UPS lui-même. Les protections confirmées sont les suivantes :

• Protection contre les surtensions (surge protection)
• Protection contre les surcharges (overload protection)
• Protection contre les décharges profondes (discharge protection)
• Protection contre les courts-circuits (short circuit protection)

Ces sécurités évitent notamment qu’un défaut en sortie n’endommage les batteries ou l’électronique interne et limitent la propagation d’un incident électrique vers les équipements de vidéosurveillance et de contrôle d’accès raccordés.

Affichage LCD et alarmes sonores

L’onduleur DS-UPS3000 est équipé d’un écran LCD en façade. Cet écran affiche les principales informations d’état de l’UPS : présence secteur, charge, niveau batterie et éventuels défauts. Cela facilite le contrôle rapide sur site sans avoir à connecter d’ordinateur.

Des alarmes sonores sont également présentes avec plusieurs cadences selon la situation :

• Mode charge DC : bip toutes les 8 secondes
• Batterie faible : bip toutes les secondes
• Surcharge : bip toutes les 0,5 seconde
• Défaut : signal sonore continu

Ces signaux sonores alertent rapidement en local d’un problème de secteur, d’une surcharge ou d’un défaut interne, ce qui est utile dans une salle technique ou un local vidéo.

Conditions d’utilisation et environnement

L’onduleur Hikvision DS-UPS3000 fonctionne dans une plage de température de 0 °C à 40 °C avec une humidité de fonctionnement comprise entre 30 % et 90 % hors condensation. Il est donc destiné à une installation en intérieur, typiquement en local technique, baie informatique ou salle de supervision.

Les dimensions sont de 412 mm × 145 mm × 210 mm pour un poids d’environ 18,5 kg. Il faut prévoir un support stable et une ventilation suffisante autour de l’appareil, notamment si la charge est élevée ou en environnement chaud.
