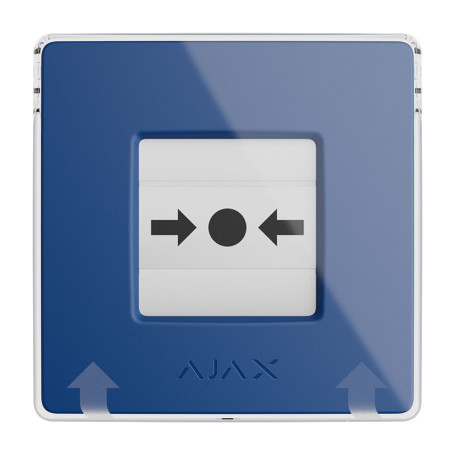

Bouton manuel incendie sans fil Ajax ManualCallPoint (Blue) Jeweller système alarme feu et évacuation

Bouton manuel radio Ajax Manual CallPoint (Blue) Jeweller pour activation d’alarme incendie et scénarios d’automatisation

Le bouton manuel radio Ajax Manual CallPoint (Blue) Jeweller est un déclencheur mural sans fil destiné à l’activation manuelle d’une alarme incendie dans un système Ajax, avec une signalisation immédiate auprès des utilisateurs et du centre de télésurveillance. Le déclencheur fonctionne sur batterie, utilise la communication radio sécurisée Jeweller et reste opérationnel pendant plusieurs années sans maintenance lourde. Le modèle bleu dispose d’un mécanisme réarmable par clé et s’intègre aux scénarios d’automatisation du système pour coordonner l’évacuation et la mise en sécurité des locaux.

Technologies principales

Radio sécurisée Jeweller

La communication Jeweller assure un lien radio bidirectionnel chiffré entre le bouton manuel et la centrale d’alarme Ajax sur une portée pouvant atteindre 1 700 mètres en champ libre. Ce protocole contrôle en continu la présence de l’équipement sur le réseau et signale toute tentative de brouillage ou de perte de liaison, ce qui convient aux installations étendues comme les bâtiments tertiaires ou les sites industriels.

Supervision avancée et auto-diagnostique

Le système vérifie automatiquement l’état du bouton manuel avec un intervalle de supervision minimal de 12 secondes, ce qui permet d’identifier rapidement un défaut ou une perte de communication. Le dispositif intègre un auto-diagnostique et un contact de sabotage dans le support de fixation, ce qui fournit des notifications précises en cas d’arrachement ou de dysfonctionnement, sans nécessiter de déclenchements manuels réguliers pour test.

Scénarios d’automatisation

Les scénarios d’automatisation associés au bouton manuel gèrent des actions comme l’activation des avertisseurs sonores des détecteurs incendie, la commande des sirènes d’intrusion, la coupure d’alimentation électrique ou le déverrouillage des issues. La configuration s’effectue dans les applications Ajax et permet de déclencher plusieurs actions simultanées avec un seul appui pour accompagner l’évacuation et l’intervention des secours.

Fonctions de déclenchement et d’alarme

Le bouton manuel déclenche une alarme par simple pression sur la façade transparente et réarmable, qui bascule en position déclenchée de façon visible jusqu’à remise à l’aide de la clé fournie. L’alarme active les sirènes d’intrusion configurées et les avertisseurs sonores intégrés aux détecteurs incendie Ajax, ce qui diffuse un signal sonore homogène dans le bâtiment pour lancer l’évacuation.

Le déclenchement génère immédiatement des notifications détaillées dans les applications Ajax et dans la station de télésurveillance, avec l’identification du bouton concerné, son emplacement logique dans le système et l’horodatage de l’événement. Une fois la situation traitée, la remise en position normale par la clé réarme le mécanisme et enregistre un événement de restauration accessible dans l’historique.

Types d’alarme et scénarios associés

Le bouton manuel Ajax Manual CallPoint (Blue) Jeweller prend en charge plusieurs types d’alarme paramétrables dans les applications Ajax, notamment l’alarme incendie, l’alarme auxiliaire, le mode panique, le signal de fuite de gaz, le signal de fuite d’eau ou la notification de dysfonctionnement. Chaque type d’alarme adapte les notifications, l’icône et le comportement du système pour faciliter l’interprétation des événements par les utilisateurs et par la télésurveillance.

Les scénarios associés peuvent déclencher des actions ciblées comme l’activation des éclairages d’évacuation, la commande de la ventilation, le déverrouillage de serrures électriques ou la coupure de l’alimentation de certains circuits via des modules d’automatisation Ajax. Cette logique permet d’utiliser le même bouton manuel dans des contextes variés, par exemple pour déclencher un scénario incendie, un scénario d’arrêt d’urgence technique ou une alerte spécifique liée à l’exploitation du site.

Intégration dans un système d’alarme Ajax

Le bouton manuel radio fonctionne comme un élément adressable du système d’alarme Ajax, ce qui permet d’identifier précisément la source de l’alarme dans les plans de site et dans les journaux d’événements. L’intégration au sein de l’écosystème Ajax inclut la communication avec les détecteurs incendie, les sirènes d’intrusion, les relais d’automatisation, les prises connectées et les modules de coupure secteur pour coordonner l’évacuation et la mise en sécurité des zones.

Dans un scénario incendie, l’activation du bouton manuel peut déclencher les avertisseurs sonores des détecteurs incendie, activer les sirènes extérieures, couper l’alimentation de certains équipements via WallSwitch Jeweller et utiliser un relais pour alimenter les éclairages d’urgence ou débloquer les issues. Les caméras et détecteurs MotionCam (PhOD) du système peuvent transmettre des images pour aider à comprendre l’origine de l’alarme et faciliter la prise de décision.

Mécanisme du bouton et réarmement par clé

Le mécanisme du bouton réarmable repose sur un nombre limité de pièces mobiles pour réduire les risques de blocage ou de non-déclenchement en situation critique. La façade transparente limite les appuis accidentels tout en laissant clairement visible la zone de pression, ce qui simplifie le repérage en conditions d’urgence.

Après un déclenchement, le bouton reste en position d’alarme tant qu’il n’est pas remis en place à l’aide de la clé fournie dans le kit. Ce réarmement manuel assure une remise en service contrôlée, par exemple par un responsable sécurité ou un technicien, et évite la remise à zéro involontaire avant la fin des vérifications sur site.

Notifications et journal d’événements

Le système envoie des notifications push détaillées aux utilisateurs dès qu’un bouton manuel se déclenche ou se réarme, avec la zone, l’étage ou la pièce configurés dans la centrale. Ces notifications incluent le type d’alarme associé au bouton, ce qui facilite la compréhension de la situation à distance et accélère la prise de décision.

Un journal d’événements conserve les dernières actions liées au bouton manuel et aux autres périphériques du système, avec une description explicite de chaque événement, l’heure et le nom logique de l’équipement. Ce suivi aide à reconstituer la chronologie d’un incident pour les besoins d’analyse interne, de rapport aux pompiers ou de déclaration auprès d’un assureur.

Supervision et exploitation via PRO Desktop

Le logiciel PRO Desktop centralise la supervision des boutons manuels et des autres équipements Ajax pour les administrateurs de bâtiment et les installateurs. Les opérateurs accèdent en temps réel à l’état du bouton, à l’historique des événements, au niveau de batterie et aux informations de maintenance, ce qui facilite la gestion d’un grand parc d’équipements répartis sur plusieurs sites.

Les installateurs peuvent ajuster à distance les paramètres liés au type d’alarme, aux scénarios associés ou à la désignation des zones, ce qui limite les déplacements physiques pour des modifications de configuration ou de maintenance courante.

Portée radio et extension de couverture

La liaison radio entre le bouton manuel et la centrale Ajax atteint jusqu’à 1 700 mètres en champ libre, ce qui couvre la plupart des bâtiments tertiaires, éducatifs ou industriels avec une seule centrale. La communication reste chiffrée et monitorée, avec des alertes en cas de perte de liaison ou de tentative de brouillage.

Lorsque les conditions de propagation sont difficiles, comme dans les grands bâtiments avec sous-sols, structures métalliques ou parkings enterrés, des répéteurs radio ReX Jeweller ou ReX 2 Jeweller peuvent étendre la portée globale du réseau. ReX 2 Jeweller peut en plus utiliser une liaison Ethernet comme canal supplémentaire, ce qui renforce la fiabilité de la communication dans les zones les plus contraintes.

Alimentation et autonomie

Le bouton manuel radio fonctionne avec deux piles CR123A remplaçables, préinstallées dans l’équipement. L’autonomie atteint jusqu’à 7 ans selon les conditions d’utilisation et la configuration de supervision, ce qui limite les interventions de maintenance dans les environnements où l’accès aux équipements est contraint.

Le système signale en avance le niveau de batterie faible dans les applications Ajax et dans les outils de supervision, ce qui laisse le temps d’organiser le remplacement sans interruption de service. Le remplacement des piles s’effectue sur site sans remise à zéro complète du périphérique, ce qui simplifie la maintenance planifiée.

Installation et montage

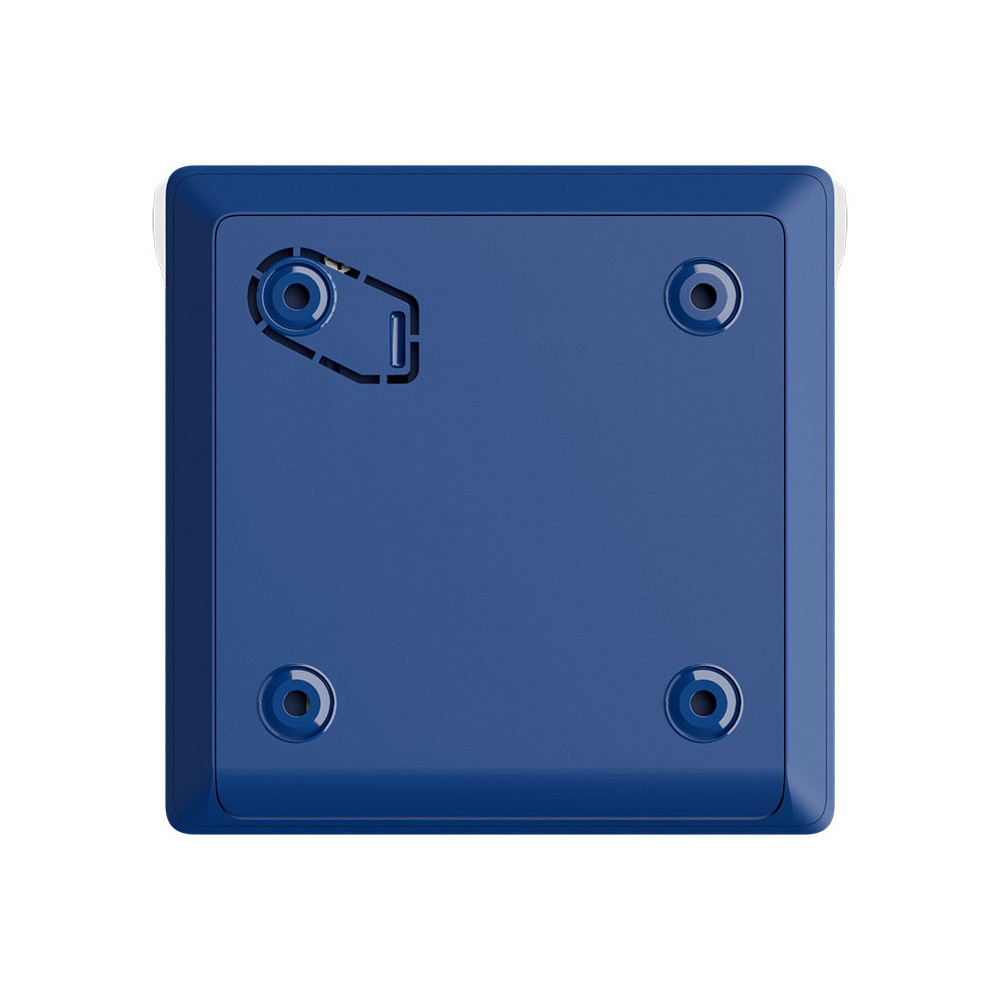

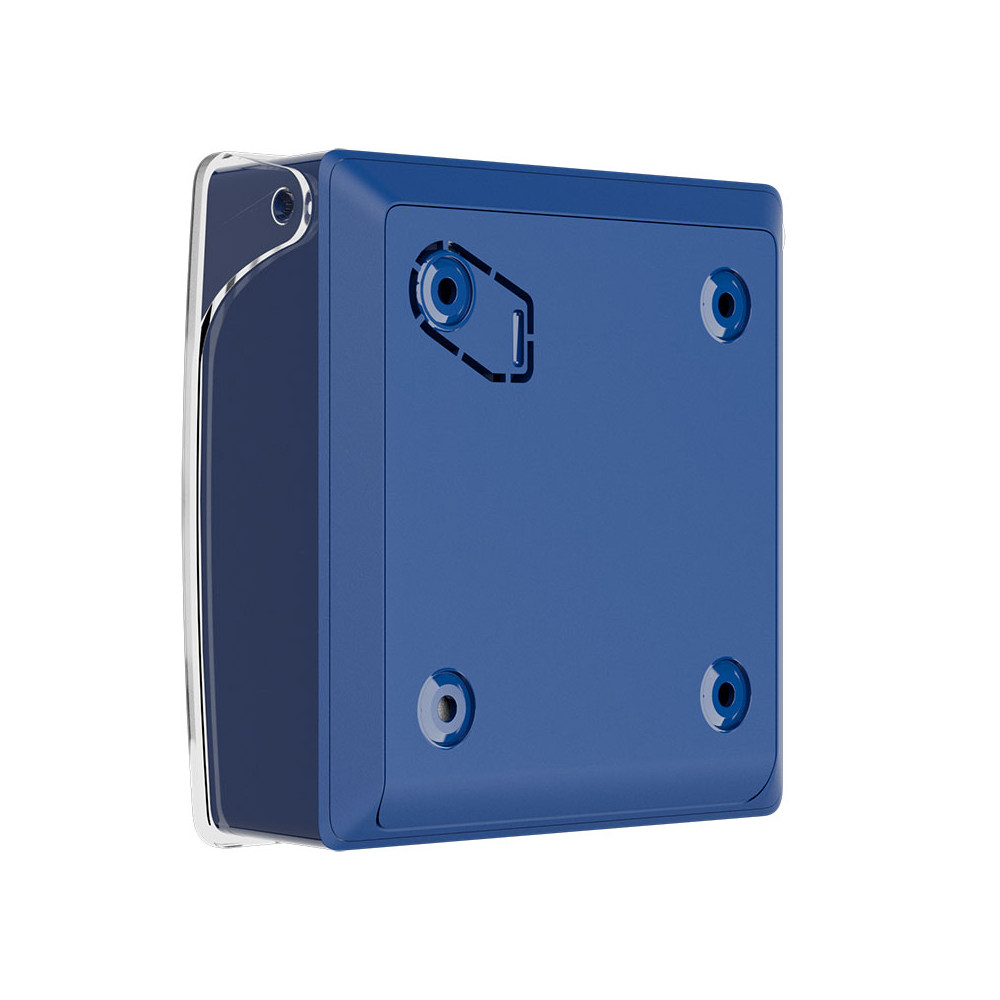

Le support de montage SmartBracket facilite la pose murale du bouton manuel Ajax Manual CallPoint (Blue) Jeweller sans démontage complet du boîtier. Le dispositif est conçu pour une fixation murale visible, avec un contact de sabotage intégré au support afin de signaler tout retrait ou ouverture non autorisée.

L’association au système s’effectue via un code QR dans les applications Ajax, ce qui réduit le temps de mise en service lors de déploiements avec un grand nombre de boutons manuels. Une fois installé et testé, le bouton ne nécessite pas de déclenchements réguliers pour vérifier son état, car la supervision radio assure ce contrôle en continu.

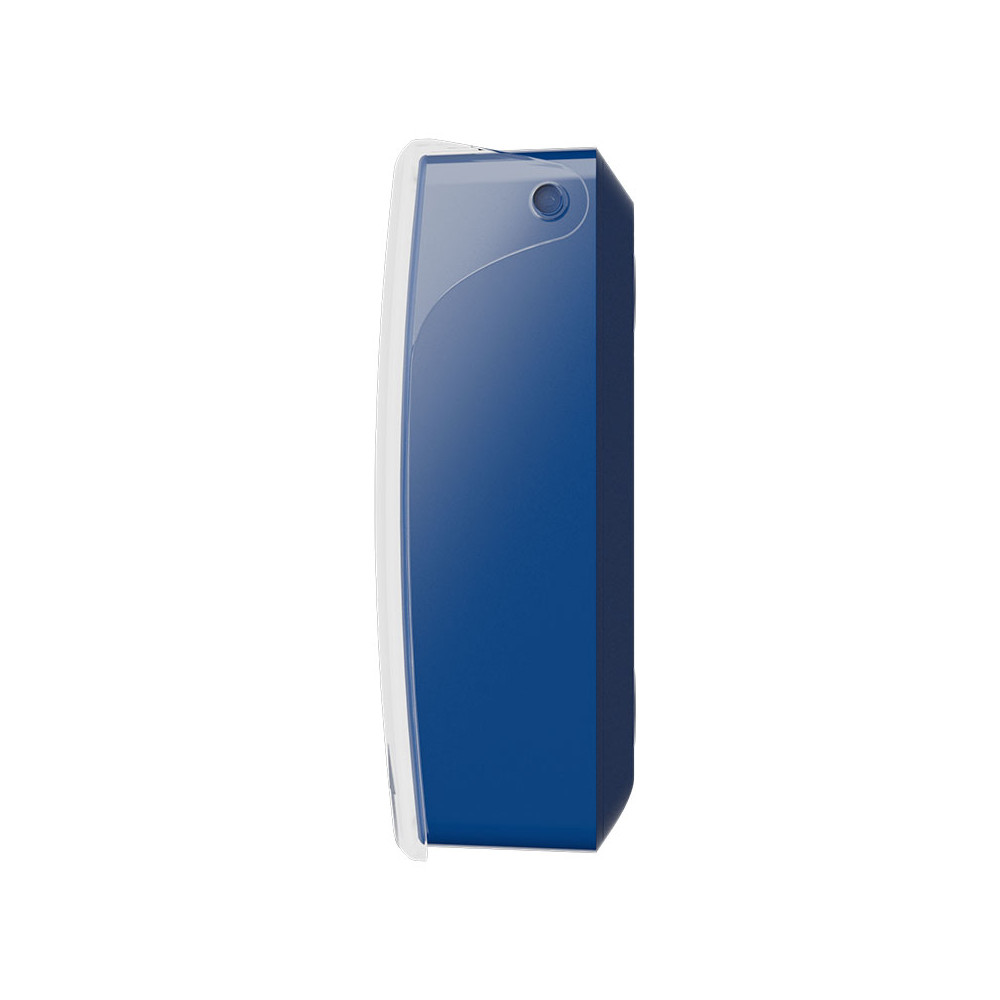

Caractéristiques physiques et couleur

Le bouton manuel Ajax Manual CallPoint (Blue) Jeweller présente des dimensions de 102 × 104 × 39 mm, adaptées à une installation murale apparente dans les circulations, halls ou zones techniques. La couleur bleue identifie le type d’usage selon le code couleur retenu sur le site, tout en conservant les mêmes fonctionnalités que les autres variantes de couleur de la gamme.

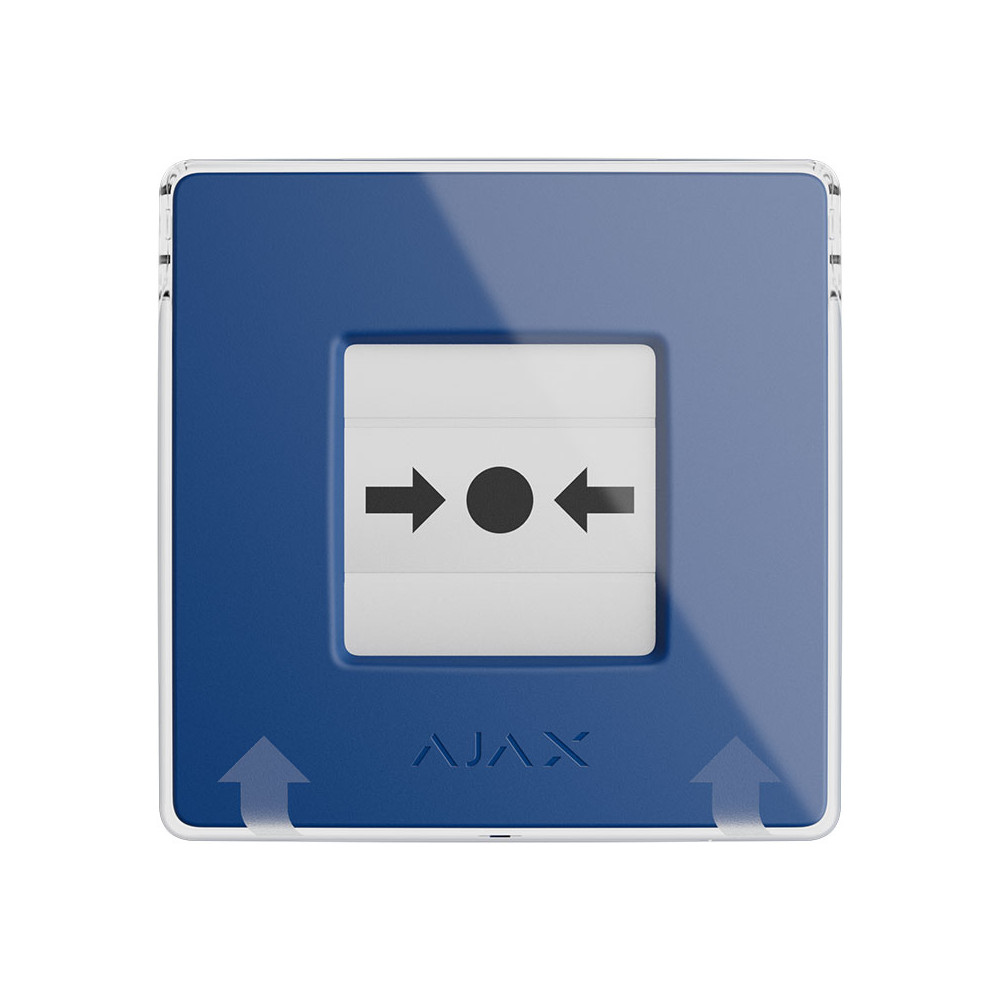

La façade avant transparente protège le mécanisme contre les appuis involontaires tout en laissant visible l’état du bouton. Cette conception convient aux établissements recevant du public, aux bâtiments tertiaires, aux sites industriels et aux établissements d’enseignement qui nécessitent un déclencheur manuel clairement identifiable et exploitable dans leur plan d’évacuation.

Compatibilité

• Compatible avec les centrales d’alarme Ajax prenant en charge les modèles ManualCallPoint Jeweller.
• Compatible avec les répéteurs de signal radio Ajax ReX Jeweller et ReX 2 Jeweller pour l’extension de portée.

Caractéristiques techniques Ajax ManualCallPoint (Blue) Jeweller
