PFM920-6F
Disponible
Attention : dernières pièces disponibles !
Date de disponibilité:
Aucun point de fidélité pour ce produit car il y a déjà une réduction.
Ce câble réseau F/UTP de catégorie 6 pour extérieur est prévu pour les installations de vidéosurveillance et de réseau jusqu’à 100 mètres. La longueur de 305 mètres par carton convient aux chantiers de câblage structurés de moyenne et grande taille.
Le conducteur en cuivre sans oxygène avec une pureté de 99,97 % et une section de 23 AWG assure des performances conformes aux normes YD/T 3296.2-2018 et ANSI/TIA 568.2-D. L’écran aluminium global et le drain en cuivre étamé apportent une protection supplémentaire contre les perturbations électromagnétiques.
La gaine extérieure en MDPE noire se destine à un usage en extérieur, avec une plage de température de fonctionnement de -20° C à +60° C. Le câble prend en charge l’alimentation par Ethernet sur un seul lien, ce qui convient aux caméras et équipements réseau compatibles PoE.
| Marque | Dahua |
| Garantie | 10 ans |
| Accessoire extérieur | Oui |
| Couleur | Noir |
Le câble réseau Dahua PFM920-6F est un câble F/UTP CAT6 pour installation extérieure avec une longueur de 305 m par carton.
La structure repose sur quatre paires torsadées en cuivre haute pureté 23AWG avec blindage global en feuille d’aluminium.
La gaine extérieure en MDPE noire est conçue pour les environnements extérieurs et assure une certaine protection contre l’humidité.
La conception respecte les exigences de la catégorie 6 pour la transmission Ethernet sur 100 m et la compatibilité avec l’alimentation PoE sur un seul câble.
Le conducteur utilise un cuivre sans oxygène avec une pureté annoncée de 99,97 %.
Chaque conducteur présente un diamètre de 0,57 mm avec une tolérance de ± 0,02 mm, ce qui correspond à une section 23AWG.
Les conducteurs se présentent par paires torsadées, ce qui limite les interférences électromagnétiques et stabilise les performances de transmission jusqu’à 250 MHz.
La résistance électrique maximale d’un conducteur atteint 7,35 Ω pour une longueur de 100 m.
Le déséquilibre de résistance DC se limite à 2 % à l’intérieur d’une paire et à 4 % entre paires.
L’isolation de chaque conducteur repose sur un matériau HDPE.
L’épaisseur moyenne minimale de l’isolant atteint 0,21 mm.
Le diamètre extérieur de l’isolant se situe à 1,02 mm avec une tolérance de ± 0,06 mm.
Le code couleur suit une organisation standard en huit conducteurs.
Les paires utilisent les combinaisons suivantes : bleu et blanc/bleu, orange et blanc/orange, vert et blanc/vert, marron et blanc/marron.
La résistance d’isolement minimale atteint 5000 MΩ·km.
Le test de tenue diélectrique se réalise à 1 kV DC pendant 1 minute sans amorçage.
Le câble inclut un cordon de déchirure en polyester de spécification 500D pour faciliter l’ouverture de la gaine.
Un fil de drainage en cuivre étamé avec une structure 7/0,16 mm assure la continuité de masse avec le blindage.
Un séparateur interne en PE translucide de 4,5 mm × 0,4 mm isole mécaniquement les paires et stabilise la géométrie du câble.
Une bande de recouvrement en polyester transparent entoure le faisceau interne.
L’épaisseur de cette bande se situe à 0,026 mm avec une largeur de 20 mm ± 2 mm.
Le blindage global repose sur une feuille d’aluminium de 0,063 mm × 25 mm.
La gaine extérieure utilise un matériau MDPE adapté aux installations en extérieur.
L’épaisseur moyenne minimale de la gaine atteint 0,7 mm.
Le diamètre extérieur du câble se situe à 6,2 mm avec une tolérance de ± 0,4 mm.
La couleur de la gaine est noire.
Le rayon de courbure à l’installation doit rester supérieur à 15 fois le diamètre extérieur du câble.
L’impédance caractéristique du câble se situe à 100 Ω avec une tolérance de ± 15 Ω.
Le câble respecte un affaiblissement maximal de 32,8 dB par 100 m à 250 MHz.
Le couplage par diaphonie en extrémité proche atteint au minimum 39,3 dB par 100 m à 250 MHz.
Le retour d’onde présente une valeur minimale de 17,3 dB par 100 m à 250 MHz.
Ces paramètres positionnent le câble dans les spécifications de la catégorie 6 pour les liaisons Ethernet jusqu’à 100 m.
La construction supporte l’alimentation PoE via le même câble, selon les standards compatibles avec la catégorie 6.
La résistance à la traction de la gaine atteint au minimum 13,5 MPa.
L’isolant présente une résistance à la traction minimale de 16 MPa.
L’allongement à la rupture de la gaine atteint au moins 150 %.
L’allongement à la rupture de l’isolant atteint au moins 300 %.
L’allongement à la rupture du conducteur atteint au moins 15 %.
Le retrait de l’isolant reste inférieur ou égal à 5 %.
Aucune migration de couleur de l’isolant n’apparaît dans les conditions de test définies.
Après vieillissement, la gaine conserve une résistance à la traction d’au moins 9,6 MPa.
Le taux de variation des caractéristiques mécaniques après vieillissement reste inférieur ou égal à 20 %.
Le test de flexion à basse température ne provoque pas de fissuration de la gaine.
Le test de choc thermique ne provoque pas de fissuration de la gaine.
La température de fonctionnement se situe entre -20 °C et +60 °C.
La plage de température d’installation se situe entre 0 °C et +50 °C.
La température de stockage se situe entre -10 °C et +40 °C.
L’humidité relative de stockage reste inférieure à 60 %.
Les matériaux utilisés respectent les exigences RoHS indiquées par le constructeur.
La longueur nominale du câble par carton atteint 305 m avec une tolérance de ± 2 m.

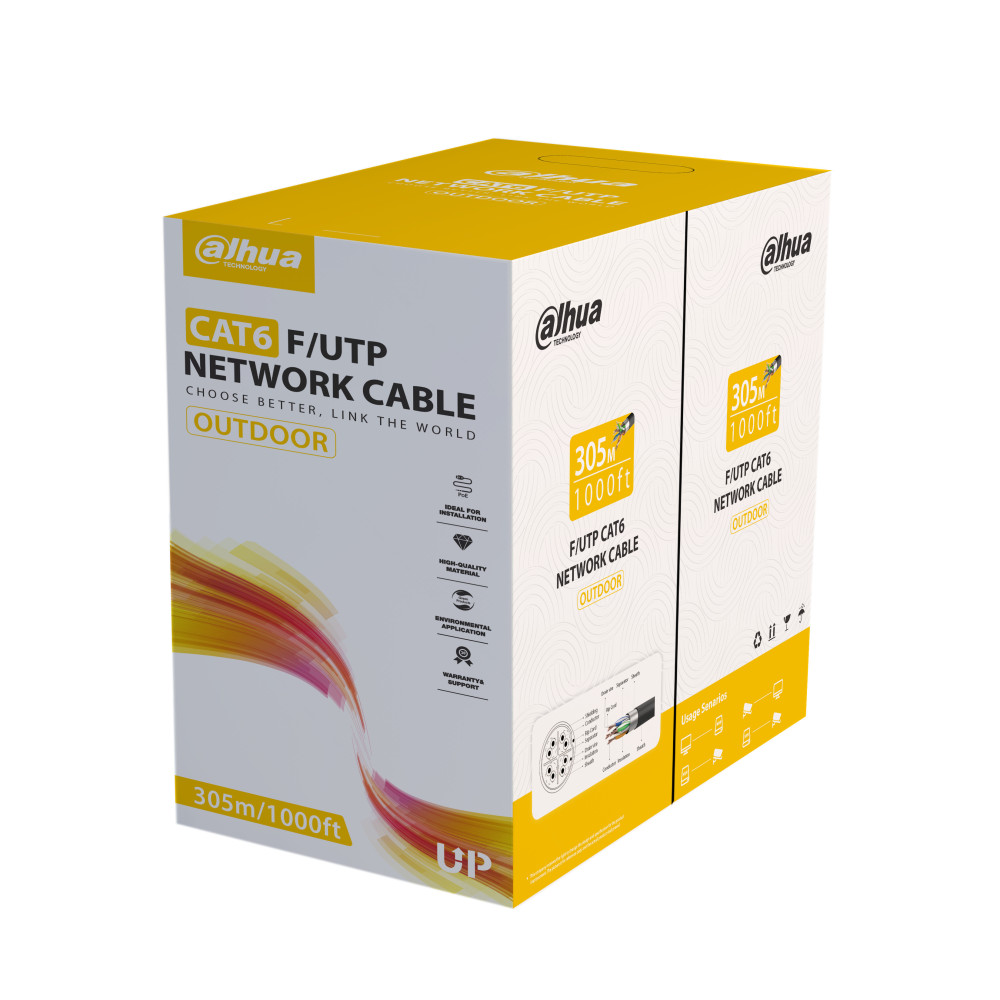

Le conditionnement utilise un carton de 305 m comprenant deux sous-cartons internes.
Les dimensions du carton intérieur atteignent 436 mm × 436 mm × 222 mm.
Le colis de transport externe présente des dimensions de 470 mm × 470 mm × 470 mm.
Le poids net du câble atteint 11,7 kg avec une tolérance de ± 0,6 kg.
Le poids brut atteint 12,7 kg avec une tolérance de ± 0,6 kg.
Le câble réseau F/UTP CAT6 Dahua PFM920-6F se conforme à la norme YD/T 3296.2-2018 mentionnée par le constructeur.
La fiche technique indique également une conformité à la norme NSI/TIA 568.2-D pour le câblage de catégorie 6.
Le câble réseau Dahua PFM920-6F se destine aux liaisons cuivre de systèmes de vidéosurveillance, de contrôle d’accès et de réseaux IP sur des distances jusqu’à 100 m entre équipements.
La compatibilité avec l’alimentation par Ethernet permet d’acheminer à la fois les données et l’alimentation des caméras de surveillance, des points d’accès réseau ou d’autres équipements compatibles via un seul câble RJ45 correctement terminé.
Le blindage global F/UTP, associé au fil de drainage, réduit l’exposition aux perturbations électromagnétiques dans des environnements extérieurs proches de sources de bruit électrique.
La gaine MDPE noire et la plage de température de fonctionnement autorisent l’installation en extérieur lorsque la pose respecte les recommandations du rayon de courbure et des conditions climatiques de mise en œuvre.
| Général | |
| Modèle | DH-PFM920-6F |
| Type | Câble réseau extérieur F/UTP CAT6 |
| Longueur de câble | 305 m ± 2 m |
| Structure générale | 4 paires torsadées, catégorie 6, F/UTP, pour installations jusqu’à 100 m |
| Utilisation | Installation extérieure, Power over Ethernet, compatible avec un seul câble |
| Garantie | 10 ans |
| Conformité environnementale | Matériaux respectueux de l’environnement, conformes RoHS |
| Conducteur | |
| Matériau du conducteur | Cuivre sans oxygène, pureté 99,97 % |
| Structure du conducteur | 0,57 mm ± 0,02 mm |
| Calibre américain (AWG) | 23 AWG |
| Isolation | |
| Matériau d’isolation | HDPE |
| Épaisseur moyenne minimale de l’isolation | 0,21 mm |
| Diamètre de l’isolation | 1,02 mm ± 0,06 mm |
| Couleur des conducteurs isolés | 8 conducteurs : bleu, blanc/bleu ; orange, blanc/orange ; vert, blanc/vert ; marron, blanc/marron |
| Cordon de déchirure (Rip Cord) | |
| Matériau | Polyester |
| Spécification | 500D |
| Fil de drainage | |
| Matériau | Cuivre étamé |
| Spécification | 7/0,16 mm |
| Séparateur | |
| Matériau | PE |
| Spécification | Translucide, 4,5 mm × 0,4 mm |
| Ruban d’enrobage | |
| Matériau | Ruban polyester transparent |
| Épaisseur et largeur | Largeur 20 mm ± 2 mm × épaisseur 0,026 mm ± 0,02 mm |
| Écran externe (feuille) | |
| Matériau | Feuille d’aluminium |
| Spécification | 0,063 mm × 25 mm |
| Gaine | |
| Matériau de la gaine | MDPE (gaine extérieure personnalisée, résistance à l’eau) |
| Épaisseur moyenne minimale de la gaine | 0,7 mm |
| Diamètre de la gaine | 6,2 mm ± 0,4 mm |
| Couleur de la gaine | Noir |
| Caractéristiques électriques | |
| Résistance maximale en courant continu d’un conducteur | 7,35 Ω à 100 m |
| Résistance d’isolement minimale | 5000 MΩ·km |
| déséquilibre maximal de la résistance en courant continu | 2 % intra-paire, 4 % inter-paires |
| Rigidité diélectrique | Aucune perforation avec 1 kV DC pendant 1 minute |
| Transmission | |
| Impédance caractéristique | 100 Ω ± 15 Ω |
| Diaphonie de near-end (NEXT) | ≥ 39,3 dB à 100 m à 250 MHz |
| Atténuation maximale | 32,8 dB à 100 m à 250 MHz |
| Pertes de retour (Return Loss) | ≥ 17,3 dB à 100 m à 250 MHz |
| Caractéristiques mécaniques | |
| Résistance à la traction | Gaine ≥ 13,5 MPa, isolation ≥ 16 MPa |
| Allongement à la rupture | Gaine ≥ 150 %, isolation ≥ 300 % |
| Rayon de courbure à l’installation | > 15 fois le diamètre extérieur du câble |
| Allongement à la rupture du conducteur | ≥ 15 % |
| Environnement | |
| Retrait de l’isolation | ≤ 5 % |
| Résistance à la migration de couleur de l’isolation | Aucune migration |
| Résistance à la traction et allongement à la rupture de la gaine après vieillissement | ≥ 9,6 MPa, taux de variation ≤ 20 % |
| Essai de flexion à basse température | Aucune fissure après l’essai |
| Essai de choc thermique | Aucune fissure après l’essai |
| Température de fonctionnement | –20 °C à +60 °C |
| Température d’installation | 0 °C à +50 °C |
| Température de stockage | –10 °C à +40 °C |
| Humidité de stockage | < 60 % HR |
| Emballage | |
| Méthode de conditionnement | 305 m par carton, un carton avec 2 sous-cartons |
| Dimensions du carton | 436 mm × 436 mm × 222 mm |
| Dimensions du colis de transport | 470 mm × 470 mm × 470 mm |
| Poids net | 11,7 kg ± 0,6 kg |
| Poids brut | 12,7 kg ± 0,6 kg |
| Normes de conformité | |
| Normes applicables | YD/T 3296.2-2018, NSI/TIA 568.2-D |
| Informations de commande | |
| Type | Câble réseau |
| Modèle | DH-PFM920-6F |
| Désignation commerciale | 305 m Outdoor F/UTP CAT6 Network Cable (Black, PE sheath) |
